Missel Brandschutz-Dämm-Manschette MSA4-R90 DN 100 BL: 700mm Dicke: 13mm

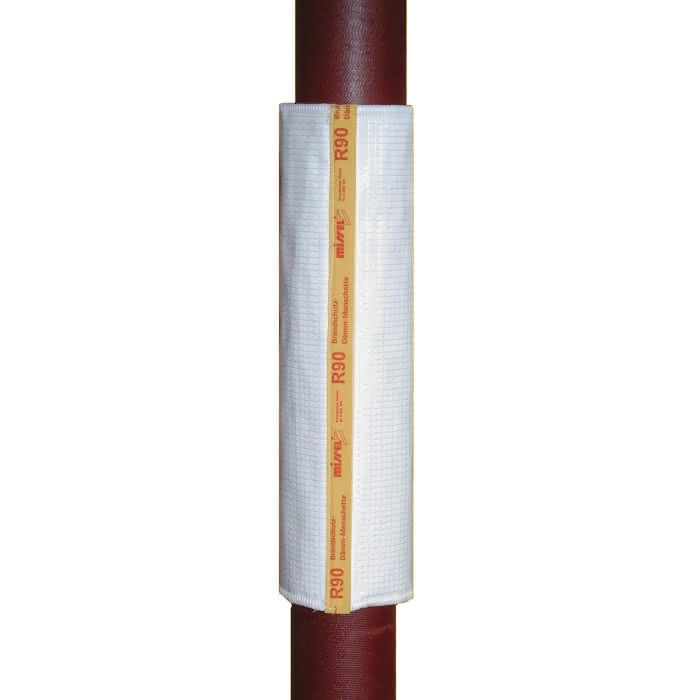

Missel Brandschutz-Dämm-Manschette MSA 4®-R90
Brandschutz-Dämm-Manschette körperschallentkoppelt für gusseiserne Abwasserleitungen;
13 mm dickes Dämmmaterial zur Körperschallentkoppelung, offene, nahtverstärkte Manschette mit integriertem Schnellverschluss, Feuerwiderstandsklasse R30, R60, R90 und R120 nach DIN 4102-11, max. EI 180 nach DIN EN 1366-3,
außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet.
Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565 oder VKF Nr. 22449, erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- geringere Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
- einfache und schnelle Verarbeitung durch werkzeuglosem Schnellverschluss, sowie passender Formteile für Bögen, Abzweige, und Verbinder zur Reduzierung der Verarbeitungszeiten.
- Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
Spezialvlies, Baustoffklasse nach DIN 4102-1: A1
Spezialvlies, Schmelzpunkt nach DIN 4102-11: >1000°C
Wärmeleitfähigkeit nach DIN 52612: Lambda 40°C = 0,040 W/(m*K)
Rohraußendurchmesser: Gussrohr da = 110 mm (DN100)
Baulänge: 2 x 350 mm
Dicke: 13 mm

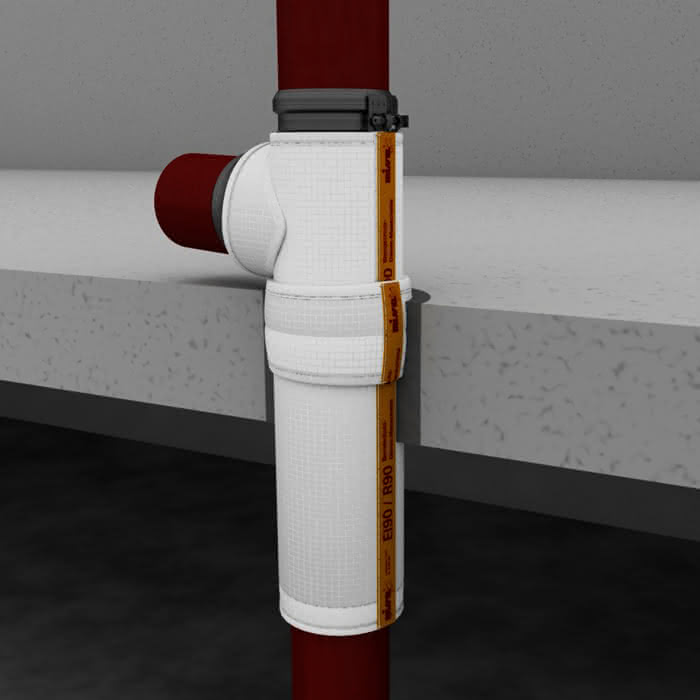

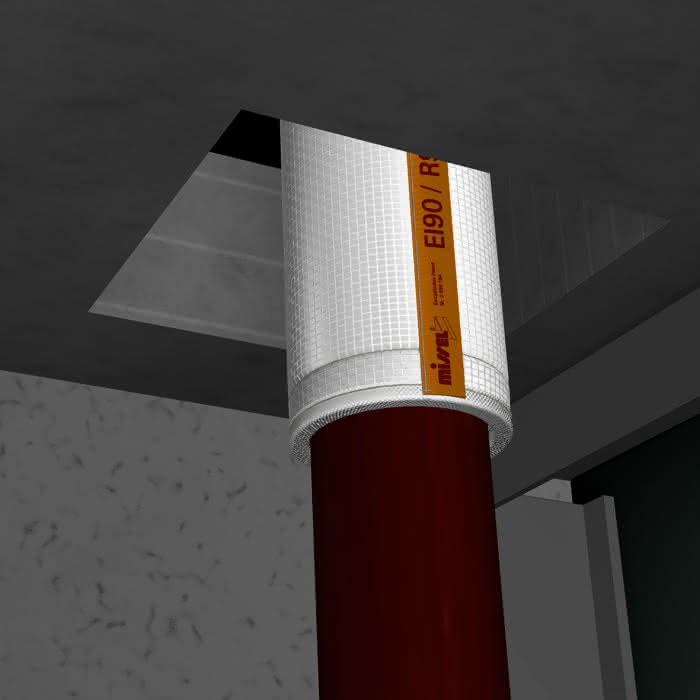

Einbau: Wand und Decke
