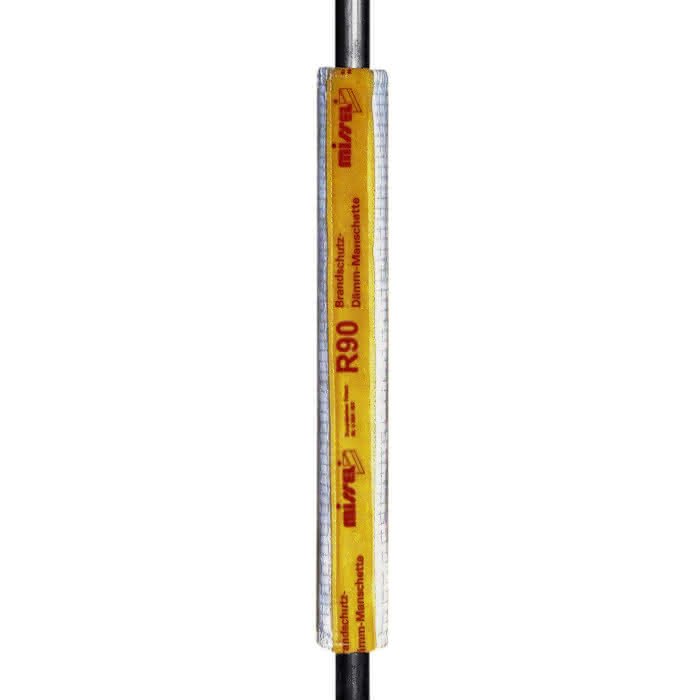

Missel Brandschutz-Dämm-Manschette BSM-R90 133 BL: 700mm Dicke: 13mm
Ürün numarası
24019621900
Seri numarası
252-2133
Sipariş kodu
BSMR90133700
montaj zamanı (Bürgerle)
7 dakika
Gümrük tarife numarası
68069000
Missel Brandschutz-Dämm-Manschette BSM-R90 133 Baulänge: 700mm Dicke: 13mm
Tanim
Missel Brandschutz-Dämm-Manschette BSM-R90
Brandschutz-Dämm-Manschette körperschallentkoppelt
13 mm dickes Dämmmaterial zur Körperschallentkoppelung, offene, nahtverstärkte Manschette mit integriertem Schnellverschluss, Feuerwiderstandsklasse R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach DIN EN 1366-3, außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet.
Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565 oder VKF Nr. 22449 erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
geringere Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
einfache und schnelle Verarbeitung durch werkzeuglosem Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
Spezialvlies, Baustoffklasse nach DIN 4102-1: A1
Spezialvlies, Schmelzpunkt nach DIN 4102-11: >1000°C
Wärmeleitfähigkeit nach DIN 52612: ?40°C = 0,040 W/(m·K)
Rohraußendurchmesser:
Stahl.................................................da = 133 mm (DN 125)
Baulänge: 700 mm
Dicke: 13 mm
Brandschutz-Dämm-Manschette körperschallentkoppelt
13 mm dickes Dämmmaterial zur Körperschallentkoppelung, offene, nahtverstärkte Manschette mit integriertem Schnellverschluss, Feuerwiderstandsklasse R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach DIN EN 1366-3, außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet.
Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart, ETA-12/0565 oder VKF Nr. 22449 erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
geringere Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauchgasdichte Verfüllung des Bauteils zu gewährleisten.
einfache und schnelle Verarbeitung durch werkzeuglosem Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
Innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebsgeräuschen.
Spezialvlies, Baustoffklasse nach DIN 4102-1: A1
Spezialvlies, Schmelzpunkt nach DIN 4102-11: >1000°C
Wärmeleitfähigkeit nach DIN 52612: ?40°C = 0,040 W/(m·K)
Rohraußendurchmesser:
Stahl.................................................da = 133 mm (DN 125)
Baulänge: 700 mm
Dicke: 13 mm

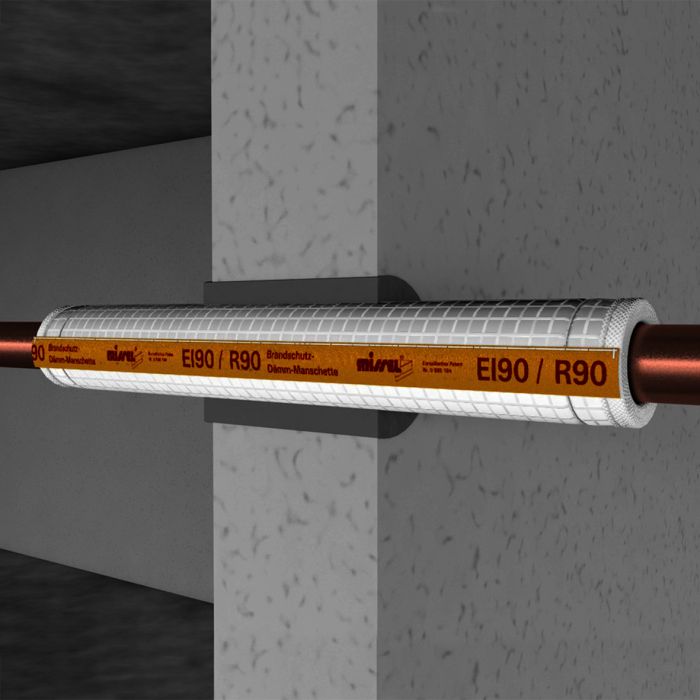

Missel Brandschutz-Dämm-Manschette BSM®-R90 – Rohrabschottung für Versorgungsrohrleitungen

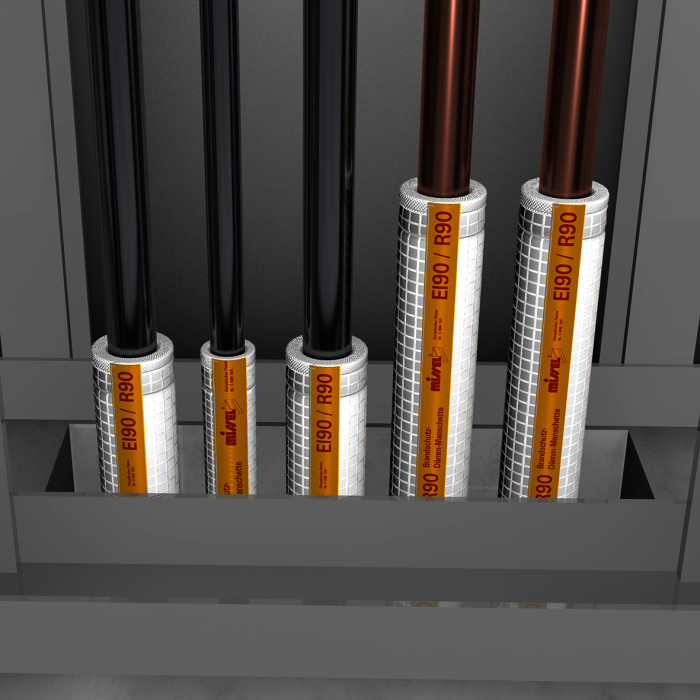

Sind Versorgungsrohrleitungen nach MLAR 4.1 R90 abzuschotten und es soll dabei platzsparend gearbeitet werden, eignen sich die Missel Brandschutz-Dämm-Manschetten BSM-R90 ideal. Die reißfesten Brandschutzlösungen mit integriertem Schnellverschluss sind mit ihrer schmalen Bauform und der Dämmdicke von 13 mm sehr gut für den platzsparenden Einbau geeignet. Damit lassen sich kleine Kernlochbohrungen, geringe Abstände zwischen den Rohren und kleine Abmessungen der Installationsschächte umsetzen. Für verschiedene Rohrwerkstoffe gibt es die passende Ausführung: ob Stahl-, Edelstahl-, Kupfer-, Mehrschichtverbund- oder Kunststoffleitungen. Außerdem ist der Verarbeiter flexibel bei der Weiterdämmung. BSM-R90 ist mit brennbarer oder nicht brennbarer weiterführender Dämmung kombinierbar.
Sind Versorgungsrohrleitungen nach MLAR 4.1 R90 abzuschotten und es soll dabei platzsparend gearbeitet werden, eignen sich die Missel Brandschutz-Dämm-Manschetten BSM-R90 ideal. Die reißfesten Brandschutzlösungen mit integriertem Schnellverschluss sind mit ihrer schmalen Bauform und der Dämmdicke von 13 mm sehr gut für den platzsparenden Einbau geeignet. Damit lassen sich kleine Kernlochbohrungen, geringe Abstände zwischen den Rohren und kleine Abmessungen der Installationsschächte umsetzen. Für verschiedene Rohrwerkstoffe gibt es die passende Ausführung: ob Stahl-, Edelstahl-, Kupfer-, Mehrschichtverbund- oder Kunststoffleitungen. Außerdem ist der Verarbeiter flexibel bei der Weiterdämmung. BSM-R90 ist mit brennbarer oder nicht brennbarer weiterführender Dämmung kombinierbar.
kein Verwendungshinweis notwendig
Brandmanschette für Rohre
Form
rund
Rohraußendurchmesser
133 mm
Manschettenverschluss
sonstige
Feuerbeständigkeit vertikal
90 min
Feuerbeständigkeit horizontal
90 min
Verschlusssystem
sonstige
Mit Befestigungsmaterial
Nein
