GE Mapress C-Stahl Übergang mit Überwurfmutter d28-G1 1/4 verzinkt
Ürün numarası
77340300300
Seri numarası
25035
Sipariş kodu
MPV2832I
montaj zamanı (Bürgerle)
6 dakika
Gümrük tarife numarası
73079210
Paketlenebilir
Evet

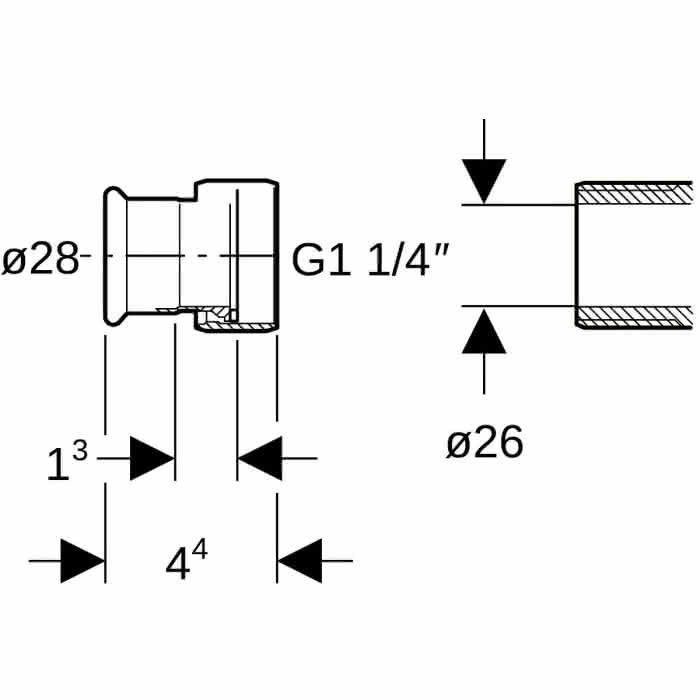

Geberit Mapress C-Stahl Übergang mit Überwurfmutter: d=28mm, di=26mm, G=1 1/4?
Tanim
Geberit Mapress C-Stahl Übergang mit Überwurfmutter
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Flachdichtung aus EPDM
Überwurfmutter aus Messing
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenMediumtemperatur mit Flachdichtung EPDM (°C) - min. bis max.: 0–100 °C
Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
G / Rohrgewinde (?): 1 1/4 ?
di, ø / Innendurchmesser (mm): 26 mm
L / Länge (cm): 4,4 cm
Z / Z-Maß (cm): 1,3 cm
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Flachdichtung aus EPDM
Überwurfmutter aus Messing
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenMediumtemperatur mit Flachdichtung EPDM (°C) - min. bis max.: 0–100 °C
Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
G / Rohrgewinde (?): 1 1/4 ?
di, ø / Innendurchmesser (mm): 26 mm
L / Länge (cm): 4,4 cm
Z / Z-Maß (cm): 1,3 cm
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 34.2 (1.0034)
Oberflächenschutz Anschluss 1
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 34.2 (1.0034)
Oberflächenschutz Anschluss 2
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Winkel des Bogens
0 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 25
Anschluss 2
Überwurfmutter
Konturcode Verbindung 2
M
Hauptfarbe Fitting
Edelstahl
Material Dichtung
CIIR
Zugfest
Ja
Länge
44 mm
Länge Anschluss 1
23 mm
Arbeitslänge Anschluss 1
6,5 mm
Länge Anschluss 2
21 mm
Arbeitslänge Anschluss 2
6,5 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
