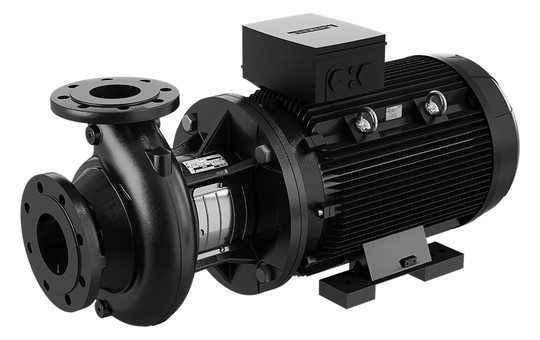

GRUNDFOS Blockpumpen Standard NB 50-200/219AAF2AESBAQEQW1
Ürün numarası
99903028521
Seri numarası
97839235
Sipariş kodu
GS97839235
Gümrük tarife numarası
84137051
GRUNDFOS Blockpumpen Standard NB 50-200/219AAF2AESBAQEQW1
Tanim
NB 50-200/219 AAF2AESBAQEQW1
Normalsaugende, einstufige Kreiselpumpe
nach ISO 5199 mit Abmessungen und
Bemessungsleistung nach EN 733 (10 bar).
Die Pumpe ist mit Flanschen PN 16
ausgerüstet. Die Abmessungen entsprechen
der EN 1092-2. Die Pumpe verfügt über
einen axialen Saugstutzen und radialen
Druckstuten sowie über eine horizontal
angeordnete Welle. Die Prozessbauweise
ermöglicht eine Demontage des Motors,
der Motorlaterne, der Abdeckung und des
Laufrads, ohne dass das Pumpengehäuse
von den Rohrleitungen getrennt werden
muss. Die nicht entlastete
Gummibalgdichtung entspricht der DIN EN
12756. Die Pumpe ist direkt mit einem
lüftergekühlten Asynchronmotor
verbunden.
Normalsaugende, einstufige Kreiselpumpe
nach ISO 5199 mit Abmessungen und
Bemessungsleistung nach EN 733 (10 bar).
Die Pumpe ist mit Flanschen PN 16
ausgerüstet. Die Abmessungen entsprechen
der EN 1092-2. Die Pumpe verfügt über
einen axialen Saugstutzen und radialen
Druckstuten sowie über eine horizontal
angeordnete Welle. Die Prozessbauweise
ermöglicht eine Demontage des Motors,
der Motorlaterne, der Abdeckung und des
Laufrads, ohne dass das Pumpengehäuse
von den Rohrleitungen getrennt werden
muss. Die nicht entlastete
Gummibalgdichtung entspricht der DIN EN
12756. Die Pumpe ist direkt mit einem
lüftergekühlten Asynchronmotor
verbunden.
Keine Verwendungshinweise notwendig
Blockpumpe
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GG 20 (GJL-200)
Volumenstrom (BEP)
93,59 m³/h
Förderhöhe bei Volumenstrom (BEP)
571,57 kPa
Max. Förderhöhe
64,2 m
Max. Volumenstrom
111,9 m³/h
Max. Arbeitsdruck
16 bar
Antriebsart
elektrisch
Elektrischer Anschluss
Anschlussklemmen
Bemessungsspannung
380 - 415 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
39,5 A
Motorausgangsleistung (P2)
22 kW
Mindesteffizienzindex (MEI)
0,7
Isolationsklasse nach IEC
F
Drehzahl
2.950 1/min
Drehzahlregelung Motor
ohne
Art der Drehzahlregelung
sonstige
Kommunikation
eingebaut und vorbereitet
Funkstandard Bluetooth
Nein
Funkstandard WLAN 802.11
Nein
Funkstandard 2G
Nein
Funkstandard 3G
Nein
Funkstandard 4G
Nein
Funkstandard 5G
Nein
Schnittstellensignal 0-10 V / 2-10 V
Ja
Schnittstellensignal 0-20 mA / 4-20 mA
Ja
Schnittstelle PT100 / PT1000 / PTC
Nein
Schnittstelle Pulse Width Modulation (PWM)
Nein
Schnittstelle Impulszähler (Pulse counter)
Nein
Potentialfreier Schaltkontakt
Ja
Mit Kommunikationsschnittstelle RS-485
Ja
Mit Kommunikationsschnittstelle RS-232
Nein
Unterstützt Protokoll für EtherNet/IP
Nein
Unterstützt Protokoll für KNX
Nein
Unterstützt Protokoll für PROFIBUS
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für CAN/CANOpen
Nein
Unterstützt Protokoll für Modbus TCP
Nein
Unterstützt Protokoll für Modbus RTU
Nein
Unterstützt Protokoll für BACnet MS/TP
Nein
Unterstützt Protokoll für BACnet IP
Nein
Unterstützt Protokoll für LON/LONWorks
Nein
Unterstützt Protokoll für LIN Bus
Nein
Mediumtemperatur (Dauerbetrieb)
0 - 120 °C
Umgebungstemperatur
-30 - 60 °C
Anschluss Einlassseite
Flansch
Nenndurchmesser, Anschluss Einlassseite
DN 65
Druckstufe Flanschanschluss Einlass
PN 16
Anschlussstandard Einlassseite
EN 1092-2
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 50
Druckstufe Flanschanschluss Auslassseite
PN 16
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
rund
Schutzart (IP)
IP55
Verstärkte Motorkühlung
Nein

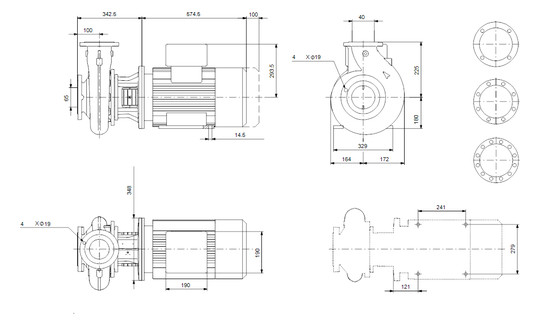

Höhe Ansaugseite
153 mm
Höhe Druckseite
384 mm
Länge Mitte Druck-/Sauganschluss
100 mm
Pumpenlänge
343 mm
Explosionsgeschützt
Nein
Normmotor
Ja
Motor-Energieeffizienzklasse
IE3
