ESBE 3-Wege Heizungsmischer VRG 131 11601100, 1"IG, Kvs-Wert 10
Ürün numarası
63010020300
Seri numarası
11601100
Sipariş kodu
ESBE11601100
montaj zamanı (Bürgerle)
38 dakika
Gümrük tarife numarası
84818011
Paketlenebilir
Evet
ESBE 3-Wege Mischer VRG131, DN25, KVs 10m³/h, Innengewinde RP1"
Tanim
ESBE VRG131 - ---
Anwendungsbereich:
Mischen in Umlaufwassersystemen, Umschalten (Verteilen) in Umlaufwassersystemen
Lieferumfang:
3-Wege Mischer VRG131
Technische Daten:
Gehäusebauform: T-klassisch (asymetrisch), Ausführung: 3-Wege, Material: Messing, DN 25, KVS 10, Medientemperatur: -10°C MIN … 110°C max. (130°C max. kurzfristig), Anschluss Innengewinde RP1", Leckrate<0,05% (Mischen)<0,02% (Verteilen) bei einem Differenzdruck von 100 kPa, Medium Wasser nach VDI2035, Wasser-Glycol-Mischung mit einem Glycolanteil von max. 50%, Wasser-Ethanol-Mischung mit einem Ethanolanteil von max. 28%, Drehmoment<3Nm (DN15-32),<5Nm (40-50), Betriebsdruck PN10
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
Anwendungsbereich:
Mischen in Umlaufwassersystemen, Umschalten (Verteilen) in Umlaufwassersystemen
Lieferumfang:
3-Wege Mischer VRG131
Technische Daten:
Gehäusebauform: T-klassisch (asymetrisch), Ausführung: 3-Wege, Material: Messing, DN 25, KVS 10, Medientemperatur: -10°C MIN … 110°C max. (130°C max. kurzfristig), Anschluss Innengewinde RP1", Leckrate<0,05% (Mischen)<0,02% (Verteilen) bei einem Differenzdruck von 100 kPa, Medium Wasser nach VDI2035, Wasser-Glycol-Mischung mit einem Glycolanteil von max. 50%, Wasser-Ethanol-Mischung mit einem Ethanolanteil von max. 28%, Drehmoment<3Nm (DN15-32),<5Nm (40-50), Betriebsdruck PN10
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
ESBE 3-Wege Mischer Serie VRG131 mit dreh- und wendbaren Skalenschild für unterschiedliche Einbausituationen und Symbolmarkierungen an den Anschlüssen. Druckstufe PN 10, Medientemperatur in Grad Celsius: max. (kontinuierlich) 110 / max. (vorübergehend) 130 / min. -10, Leckrate in % vom Durchfluss bei Differenzdruck 100 kPa: Mischen< 0.05% / Verteilen< 0.02%, max. Differenzdruckabfall in kPa: Mischen 100 / Verteilen 200, Schließdruck 200 kPa, Durchflusskoeffizient Kv/Kvmin A-AB 100, Material: Mischergehäuse Messing / Ventileinsatz Messing / Welle und Lagerbuchse PPS Komposit / O-Ringe EPDM., Ausführung VRG131, DN 25, Kvs 10m3/h, Innengewinde gem. EN 10226-1 Rp 1", erforderlicher Drehmoment bei Nenndruck kleiner 3 Nm. ESBE-Artikelnummer: ---
Mischen in Umlaufwassersystemen, Umschalten (Verteilen) in Umlaufwassersystemen
Dreiwegeregelventil
Werkstoff des Gehäuses
Messing
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Nenndurchmesser
DN 25
Anschlüsse
Innengewinde
Mit Kupplungsanschluss 1
Nein
Mit Kupplungsanschluss 2
Nein
Mit Kupplungsanschluss 3
Nein
Druckstufe Artikel
PN 10
Max. Differenzdruck in geöffneter Stellung
1 bar
Oberflächenschutz
unbehandelt
Kvs-Wert
10
Leckverlust des Kvs-Wertes
0,05 %
Kennlinien-Charakteristik
linear
Kvs-Wert Bypass
10
Leckverlust des Kvs-Wertes Bypass
0,05 %
Kennlinien-Charakteristik Bypass
quadratisch
Mit T-Stück für 4-Wege-Anschluss
Nein

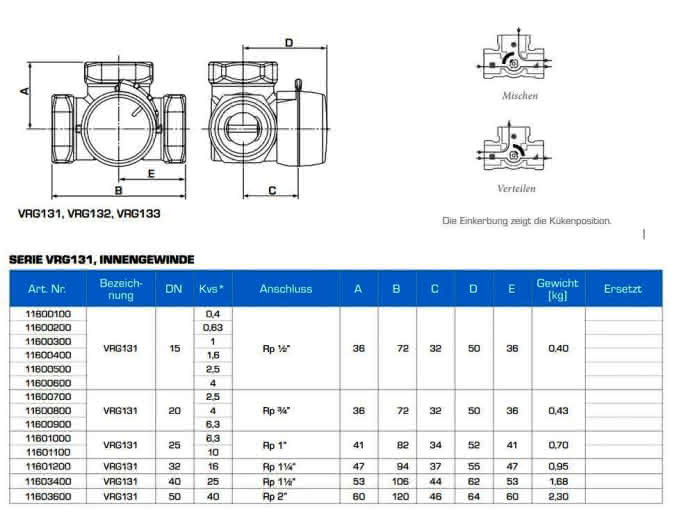

Länge Anschluss 1
20,5 mm
Arbeitslänge Anschluss 1
41 mm
Länge Anschluss 2
41 mm
Arbeitslänge Anschluss 2
41 mm
Länge Anschluss 3
20,5 mm
Arbeitslänge Anschluss 3
41 mm
