Duschwannen-Set Montagerahmen SF XL 3S+ Universal für Stahl-Duschwannen
Ürün numarası
99902959636
Seri numarası
182135
Sipariş kodu
MEPA182135
Gümrük tarife numarası
73249000
Duschwannen-Set Montagerahmen SF XL 3S+ Universal für Stahl-Duschwannen
Tanim
VERWENDUNGSZWECK
- Set zum schalldämmenden Einbau von flachen rechteckigen Duschwannen aus Stahl
EIGENSCHAFTEN
- nachgewiesener Schallschutz per Schallgutachten für Stahl
- erfüllt die Anforderung zum Schallschutz nach DIN 4109, VDI 4100
- für Duschwannen von 700x700 mm bis 1000x1800 mm
- höhenverstellbar von 70 mm bis 195 mm
- mit Zubehör höhenverstellbar von 55 mm bis 235 mm
- ADS (Anti-Dreh und Schallschutz-System)
- schallgedämmte Wannenrandabstützung
- Wannenrandabdichtung nach DIN 18534

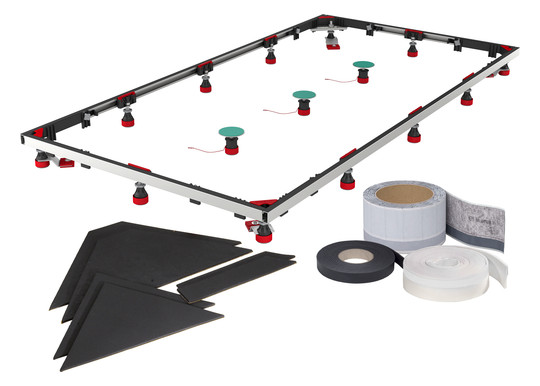

LIEFERUMFANG
- 1 Montagerahmen (12 höhenverstellbare Schraubfüße, 3 EasyLift, 1 Ecktraverse, 4 Bodenlaschen, Befestigungsmaterial, 12 Adapterhülsen (25 mm Erhöhung), 12 Adapterhülsen (50 mm Erhöhung))
- 15 ADS-Kappen mit Sylomerunterlage
- 1 Rolle Aquaproof (Länge 4,00 m Butyldichtband, beidseitig klebend)
- 1 Rolle Schalldämmstreifen (Länge 4,00 m)
- 1 Rolle Fliesentrennstreifen (Länge 4,00 m, selbstklebend)
- Anti-Dröhn-Matten 6 Mattenzuschnitte (Bitumenfolie ca. 8 kg/m2, einseitig mit Polyäthylen kaschiert, selbstklebend)
ZUBEHÖR
- mit Zubehör (Art.-Nr. 150198) Höhenverstellung auf 55 mm reduzierbar
- mit Zubehör (Art.-Nr. 150171) Höhenverstellung auf 235 mm erweiterbar
- mit Zubehör (Art.-Nr. 150197) erweiterbar für Einbausituationen mit einem an der Wand verlaufenden Ablaufrohr
- Schallschutzset (Art.-Nr. 150264)
- Set zum schalldämmenden Einbau von flachen rechteckigen Duschwannen aus Stahl
EIGENSCHAFTEN
- nachgewiesener Schallschutz per Schallgutachten für Stahl
- erfüllt die Anforderung zum Schallschutz nach DIN 4109, VDI 4100
- für Duschwannen von 700x700 mm bis 1000x1800 mm
- höhenverstellbar von 70 mm bis 195 mm
- mit Zubehör höhenverstellbar von 55 mm bis 235 mm
- ADS (Anti-Dreh und Schallschutz-System)
- schallgedämmte Wannenrandabstützung
- Wannenrandabdichtung nach DIN 18534
LIEFERUMFANG
- 1 Montagerahmen (12 höhenverstellbare Schraubfüße, 3 EasyLift, 1 Ecktraverse, 4 Bodenlaschen, Befestigungsmaterial, 12 Adapterhülsen (25 mm Erhöhung), 12 Adapterhülsen (50 mm Erhöhung))
- 15 ADS-Kappen mit Sylomerunterlage
- 1 Rolle Aquaproof (Länge 4,00 m Butyldichtband, beidseitig klebend)
- 1 Rolle Schalldämmstreifen (Länge 4,00 m)
- 1 Rolle Fliesentrennstreifen (Länge 4,00 m, selbstklebend)
- Anti-Dröhn-Matten 6 Mattenzuschnitte (Bitumenfolie ca. 8 kg/m2, einseitig mit Polyäthylen kaschiert, selbstklebend)
ZUBEHÖR
- mit Zubehör (Art.-Nr. 150198) Höhenverstellung auf 55 mm reduzierbar
- mit Zubehör (Art.-Nr. 150171) Höhenverstellung auf 235 mm erweiterbar
- mit Zubehör (Art.-Nr. 150197) erweiterbar für Einbausituationen mit einem an der Wand verlaufenden Ablaufrohr
- Schallschutzset (Art.-Nr. 150264)
Standfestigkeit, die Jahre überdauert. Flexibilität, wo es sein muss.
- Die Wanne muss vom Hersteller für die Montage mit Wannenfüßen freigegeben sein.
- Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen siehe DIN EN 249 Anhang A.
Üblicherweise wird dieses Maß von Stahlduschwannen eingehalten, ist aber eigenverantwortlich zu überprüfen.
- Der Montagerahmen Universal ist ausgelegt für Duschwannen, deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine Abweichung von 3 mm nicht überschreitet
- Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen siehe DIN EN 249 Anhang A.
Üblicherweise wird dieses Maß von Stahlduschwannen eingehalten, ist aber eigenverantwortlich zu überprüfen.
- Der Montagerahmen Universal ist ausgelegt für Duschwannen, deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine Abweichung von 3 mm nicht überschreitet
Duschwannenfüße/-rahmen
Ausführung
Rahmen
Werkstoff
Stahl
Länge
700 mm
Höhenverstellbar
Ja
Höhe
65 - 190 mm
Verstellbare Breite
Ja
Breite
700 - 1.200 mm
Geeignet für Wannenverkleidung
Ja
