Danfoss Sichtteil zu Unterputzkasten 145H4906, Pulverbeschichtet, RAL9016
Danfoss Wohnungsstation EvoFlat 4,0 M4 für Fußbodenheizung, 10 bar, 95C
Ürün numarası
99902641415
Seri numarası
183B2003
Sipariş kodu
DF183B2003
montaj zamanı (Bürgerle)
1 saat 31 dakika
Gümrük tarife numarası
84195080

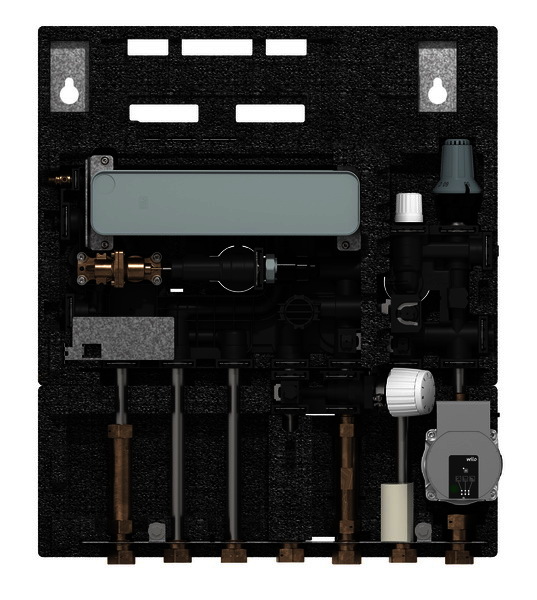

Danfoss Wohnungsstation EvoFlat 4,0 M4 für Fußbodenheizung, 10 bar, 95C, Kupfer
Tanim
Danfoss Wohnungsstation EvoFlat 4.0 M4 für direkte Beheizung mit integriertem Frischwassersystem zur
Trinkwassererwärmung im Durchfluss für Wohnungen mit Fußbodenheizung in
Mehrfamilienhäusern.
Technische Parameter:
Nenndruck (prim./sek.): PN 10/PN 10
Max. Vorlauftemperatur: 95 C
Statischer Druck (kW): Pmin = 1,5 bar
Lot (Warmeubertrager): Kupfer
Gewicht ohne
Abdeckhaube: 9,2 - 10,8 kg
Wärmedämmung: EPP L 0,039
Spannungsversorgung: 230 V AC
Abmessungen ohne Zirkulation
einschl. Wärmedämmung (mm):
Mit Anschlüssen: H 613 x B 530 x T 150
Anschlussgrößen:
FW, HE, PWC, PWH: G 3/4 (Innengewinde)
Hersteller: Danfoss
Bestellnummer: ---
Trinkwassererwärmung im Durchfluss für Wohnungen mit Fußbodenheizung in
Mehrfamilienhäusern.
Technische Parameter:
Nenndruck (prim./sek.): PN 10/PN 10
Max. Vorlauftemperatur: 95 C
Statischer Druck (kW): Pmin = 1,5 bar
Lot (Warmeubertrager): Kupfer
Gewicht ohne
Abdeckhaube: 9,2 - 10,8 kg
Wärmedämmung: EPP L 0,039
Spannungsversorgung: 230 V AC
Abmessungen ohne Zirkulation
einschl. Wärmedämmung (mm):
Mit Anschlüssen: H 613 x B 530 x T 150
Anschlussgrößen:
FW, HE, PWC, PWH: G 3/4 (Innengewinde)
Hersteller: Danfoss
Bestellnummer: ---
EvoFlat 4.0 M
Trinkwassererwärmung und Flächenheizung mit Mischkreis
Anwendung
Versorgungsseite
Verbraucher
Warmwasser
Funktionen und Vorzüge
Geringes Gewicht
Einfache Installation, Wartung und Bedienung
Langlebiger Verbundwerkstoff
Minimaler Platzbedarf
Minimale Wärmeverluste durch EPP-Dämmhaube
Mit Passstück für den Einbau eines Wärmezählers
Mit Passstück für den Einbau eines Kaltwasseerzählers
Kompatibel mit verschiedenen Wärmequellen (Wärmepumpe, Fernwärme, Biomasse,...)
Trinkwassererwärmung und Flächenheizung mit Mischkreis
Anwendung
Die Danfoss EvoFlat 4.0 M Wonungsstation eignet sich besonders für Mehrfamilienhäuser mit zentraler Wärmeerzeugung oder Fernwärme.
Die innovative Einheit setzt neue Maßstäbe. Sie besteht aus Funktionsblöcken, die aus einem speziell verstärktem PPS-Verbundwerkstoff hergestellt sind. Das macht die Station extem leicht und begrenzt die interne Wärmeemission. Die glatte Oberfläche reduziert deutlich die Risiken von Ablagerungen und Verschmutzungen.
Alle Komponenten sind mit neu gestalteten KlickVerbindungen montiert. Im Vergleich zu herkömmlichen Stationen mit Rohren und Schraubverbindungen erfordert diese neue Verbindungstecknik während der Montage und Inbetriebnahme kein Nachziehen.
Versorgungsseite
Die Wohnungsstation ist mit zwei Differenz druckreglern und einem zentralen Schmutz fänger ausgestattet.
Ein Sommerbypass hält die Versorgunglei tung während des Stillstandes warm. Dies gewährleistet im Sommer eine schnelle Reaktionszeit der Trinkwassererwärmung. Der Bypass wird thermostatisch geregelt.
Verbraucher
Die Wohnungssstation versorgt die Fußbodenheizung der Wohneinheit mit einer ge regelten Vorlauftemperatur, einstellbar von 15 °C bis 50 °C. Der eingebaute Temperatur regler und der integrierte Differenzdruckregler schaffen optimale Betriebsbedingun gen für die Heizung.
Ein Sicherheitsthermostat schließt bei 55 °C den Durchfluss über einen thermischen Stellantrieb. Die hocheffiziente Umwälz pumpe sorgt für die Wärmever teilung in den angeschlossenen Heizkreisen.
Der Badheizkörper kann über ein optionales Hochtemperaturanschluss-Set verbunden werden.
Warmwasser
Für die Abdeckung aller Anforderungen von 37 kW bis 70 kW stehen vier Wärmetauscher-Größen zur Verfügung. Die Evoflat 4.0 M ist mit einem intelligenten Regler ausgestattet, der in Abhängigkeit der Warmwasser-temperatur und Zapfmenge den versorgungsseitigen Durchfluss regelt. Die Station verfügt über einen integrierten Differenzdruckregler auf der Versorgungs seite der Trinkwasser-erwärmung. Somit ist kein hydraulischer Abgleich der Station notwendig.
Im Bedarfsfall ist es möglich die Station mit einem WW-Zirkulationsset zu erweitern.
Funktionen und Vorzüge
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Wohnungsstation
Geeignet für Heizung
Ja
Geeignet für Kühlen
Nein
Wärmetauscher vollversiegelt
Ja
Mit Isolierung
Nein
Höhe
595 mm
Breite
595 mm
Tiefe
595 mm
