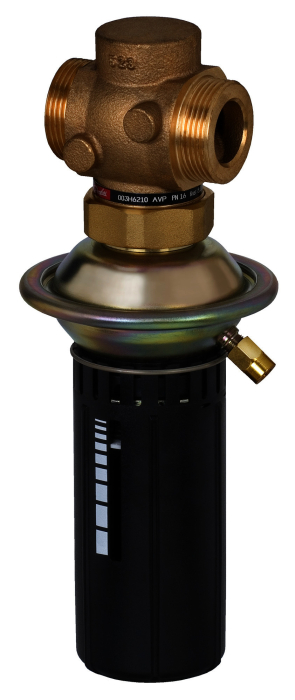

Danfoss Differenzdruckregler AVP VL DN25, Kvs 8,0 m3/h, 0,05-0,5 bar, PN16
Ürün numarası
99901634937
Seri numarası
003H6242
Sipariş kodu
DF003H6242
montaj zamanı (Bürgerle)
38 dakika
Gümrük tarife numarası
84811099
Danfoss Differenzdruckregler AVP VL DN25, Kvs 8,0 m3/h, 0,05-0,5 bar, PN16
Tanim
Danfoss Differenzdruckregler AVP
für Warm- u. Heißwasseranlagen bis
max. 140 Grd.C, Gehäuse aus Rotguß:
G-CuSn5ZnPb (Rg-5) mit Außengewinde
max. zul. Differenzdruck: 12 bar
Wirkdruck: 0.2 bar
Differenzdrucksollwert: einstellbar
Nennweite: DN 25
Nenndruck: PN 16
Einbauposition: Vorlauf
Anschluß nach ISO 228/1: G 1 1/4 A
Kvs-Wert: 8.0 m3/h
Diff.Druckeinstellbereich:0.05 - 0.5 bar
Fabrikat: Danfoss
Typ: AVP 25
Bestell-Nr.: ---
für Warm- u. Heißwasseranlagen bis
max. 140 Grd.C, Gehäuse aus Rotguß:
G-CuSn5ZnPb (Rg-5) mit Außengewinde
max. zul. Differenzdruck: 12 bar
Wirkdruck: 0.2 bar
Differenzdrucksollwert: einstellbar
Nennweite: DN 25
Nenndruck: PN 16
Einbauposition: Vorlauf
Anschluß nach ISO 228/1: G 1 1/4 A
Kvs-Wert: 8.0 m3/h
Diff.Druckeinstellbereich:0.05 - 0.5 bar
Fabrikat: Danfoss
Typ: AVP 25
Bestell-Nr.: ---
Differenzdruckregler (PN 16)
AVP - Einbau im Vorlauf oder Rücklauf, mit einstellbarem Sollwert
AVP-F - Einbau im Rücklauf, mit festem Sollwert
Eigenschaften:
DN 15-32
PkVS 0.4-10 m3/h
PN 16
Einstellbereich (AVP): 0.05-0.5 bar / 0.2-1.0 bar / 0.8-1.6 bar
Fester Sollwert (AVP-F): 0.2 bar / 0.3 bar / 0.5 bar
Temperatur:
Zirkulationswasser/glykolhaltiges Wasser bis zu 30%: 2 … 150 °C
Anschlüsse:
Außengewinde (Anschweißende, Anschraubende und Flansch)
AVP - Einbau im Vorlauf oder Rücklauf, mit einstellbarem Sollwert
AVP-F - Einbau im Rücklauf, mit festem Sollwert
Der AVP(-F) ist ein selbsttätiger Differenzdruckregler für den Einsatz überwiegend in Fernwärmeanlagen. Der Regler schließt bei steigendem Differenzdruck. Der Regler besteht aus einem Regelventil, einem Antrieb mit Stellmembrane und einem Handgriff für die Einstellung des Differenzdrucksollwerts (ohne Handgriff bei der Ausführung mit festem Sollwert).
Eigenschaften:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Differenzdruckregler
Werkstoff des Gehäuses
Bronze
Werkstoffgüte
Bronze (Rg 5)
Nenndurchmesser
DN 25
Anschluss 1
Außengewinde (metrisch)
Anschluss 2
Außengewinde (metrisch)
Mit Kupplungsanschluss 1
Nein
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Mit Kupplungsanschluss 2
Nein
Oberflächenschutz
sonstige
Max. Druckunterschied bei 20 °C
12 kPa
Mediumtemperatur (Dauerbetrieb)
150 °C
Mit Mengenbegrenzer
Nein
Kvs-Wert
8
Höhe
128 mm
Mit Isolierung
Nein
