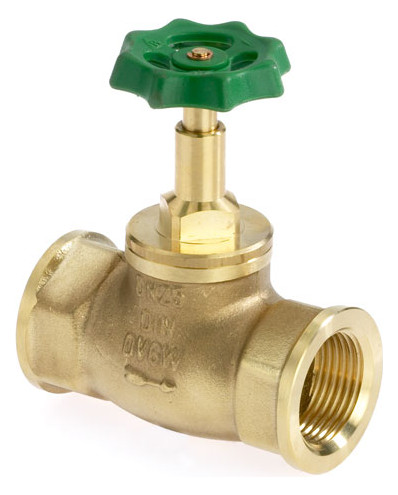

BENDER Geradsitzventil Typ 1300 DN 20 DIN 3512
Ürün numarası
99902160518
Seri numarası
1300200
Sipariş kodu
BD1300200
Gümrük tarife numarası
84818079
Geradsitzventil DIN 3512 DIN DVGW DN 20 3/4
Tanim
Produkteigenschaften
- Eingang: Rp-Innengewinde nach DIN EN 10226-1 (DN08 – DN50)
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1 (DN08 – DN50)
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- Polnisches Hygienezertifikat: DN10 – DN80
- ÜA-Reg.-Nr.: R-15.2.4-21-17221, WIEN-ZERT
- steigende Spindel
- ohne Entleerung / mit Entleerung
- mit EPDM Flachdichtung
- totraumfreies Fettkammeroberteil
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM; O-Ringe: NBR
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.0 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
- Eingang: Rp-Innengewinde nach DIN EN 10226-1 (DN08 – DN50)
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1 (DN08 – DN50)
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- Polnisches Hygienezertifikat: DN10 – DN80
- ÜA-Reg.-Nr.: R-15.2.4-21-17221, WIEN-ZERT
- steigende Spindel
- ohne Entleerung / mit Entleerung
- mit EPDM Flachdichtung
- totraumfreies Fettkammeroberteil
Materialien
- Mediumberührte Messingteile:
o CR-Messing (CC770S / CW617N)
- Trinkwasserkonform nach DIN 50930-6 bzw. aktuell gültiger UBA Positivliste
- Mediumberührte Kunststoffteile:
o Flachdichtungen: EPDM; O-Ringe: NBR
- Trinkwasserkonform nach Elastomerleitlinie des UBA + W270 Zulassung
- Sonstige Materialien:
o Handrad: PA 6.0 + 30% Glasfaser
o Handradschraube: korrosionsbeständiges Material
o Kegelmutter: korrosionsbeständiges Material
Die Geradsitzventile dienen zum Absperren von Trinkwasserinstallationen bei Reparaturen oder
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich.
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich.
Kein Verwendungshinweis vorhanden.
Absperrhahn (Trinkwasser)
Werkstoff des Gehäuses
Messing
Nenndurchmesser
DN 20
Bedienung über Handrad
Ja
Spindel und/oder Handrad ansteigend
Ja
