ARI Absperrv. FABA-Supra I DN100 1.4408 PN40,1tlg. Spindel,Kantensitzkegel
Ürün numarası
99901645694
Seri numarası
5514601000111
Sipariş kodu
ARI5514601000111
Gümrük tarife numarası
84818079

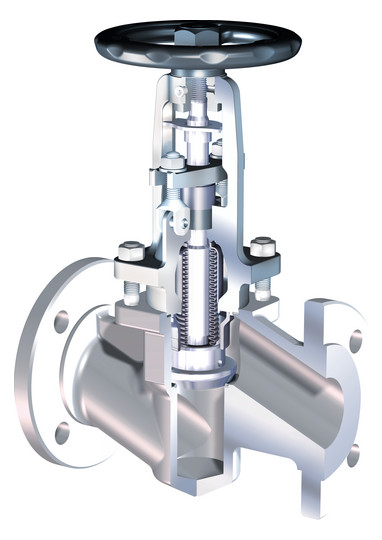

ARI Absperrventil FABA-Supra I DN100 1.4408 PN40 einteilige Spindel Kegelausführung: Kantensitzkegel
Tanim
Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit Flanschen
gem. EN 558, FTF-1, Industrieausführung,
Gehäuse aus Edelstahl 1.4408
Doppelwandiger Edelstahl-Faltenbalg
aus 1.4571, am Oberteil angeschweißt
(abgeschirmt), einteilige Feingewinde-
spindel, mit außenliegendem u. gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
Hubbegrenzung, geschweißter Sitz,
Sicherheitsstopfbuchse mit Brille,
lösbare Verdrehsicherung mit
Anzeigevorrichtung, Spindelrückdichtung,
doppelt gekammerte Deckeldichtung,
metallisches Handrad mit
Kataphoresebeschichtung,
TA-Luft TÜV-Prüf-Nr.973-10183778,
Nenndruck: PN 40
Nennweite: DN100
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 45,5 kg
Preisgruppe: I35
Artikelnummer: ---
Absperrventil mit Faltenbalg
in Durchgangsform mit Flanschen
gem. EN 558, FTF-1, Industrieausführung,
Gehäuse aus Edelstahl 1.4408
Doppelwandiger Edelstahl-Faltenbalg
aus 1.4571, am Oberteil angeschweißt
(abgeschirmt), einteilige Feingewinde-
spindel, mit außenliegendem u. gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
Hubbegrenzung, geschweißter Sitz,
Sicherheitsstopfbuchse mit Brille,
lösbare Verdrehsicherung mit
Anzeigevorrichtung, Spindelrückdichtung,
doppelt gekammerte Deckeldichtung,
metallisches Handrad mit
Kataphoresebeschichtung,
TA-Luft TÜV-Prüf-Nr.973-10183778,
Nenndruck: PN 40
Nennweite: DN100
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 45,5 kg
Preisgruppe: I35
Artikelnummer: ---
Absperrventil
Werkstoff des Gehäuses
rostfreier Stahl
Werkstoffgüte des Gehäuses
Edelstahl 316 (1.4408)
Nenndurchmesser
DN 100
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschluss 1
Flansch
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Druckstufe Artikel
PN 40
Druckstufe Flansch
PN 40
Max. Druckunterschied bei 20 °C
40 bar
Mediumtemperatur (Dauerbetrieb)
-10 - 400 °C
Oberflächenschutz
sonstige
Von innen gefüttert
sonstige
Freistrom
Nein
Selbstverschließend
Nein
Federschließend (NC)
Nein
Federöffnend (NO)
Nein
Spindel und/oder Handrad ansteigend
Nein
Bedienung
Handrad
Anschluß Bedienung
sonstige
Ausführung des Absperrventils
festes Ventil
Klappenbedienung
sonstige
Kopfstücktyp
sonstige
Rechtwinklige Ausführung
Nein
Balgventil
Ja
Dichtung
sonstige
Mit Standanzeiger
Ja
Mit Entleerungsventil
Nein
Zeta-Wert
5,5
Nennbaugröße
DIN
Länge Anschluss 1
350 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
Höhe Handgriff/Handrad
460 mm
Länge Handgriff/Durchmesser Handrad
300 mm
Ventilwinkel
180 °
Winkel der Spindel
90 °
Mit Rückstromsicherung
Nein
Material primäre Spindeldichtung
Graphit
Geeignet für Flüssigkeiten
Ja
Geeignet für Gase
Ja
Geeignet für Dampf
Ja
Spindelgewinde außerhalb des Mediums
Ja
VdS-geprüft
Nein
Gastec QA - AR 214 (H2)
Nein
