strawa Wasserzarge W2-T90 Typ A
Artikelnummer
99900907312
Werksnummer
50-240058
Bestell-Code
STW50240058
Montagezeit (Bürgerle)
53 Min
Zolltarifnummer
90269000
strawa Wasserzarge W2-T90 Typ A BxHxT: 220 x 220 x 90 mm Wasserzählervorbereitung Trinkwasser kalt und warm 3/4" Länge 80 mm, mit 1x DVGW-Kugelhahn 3/4", in Wandzarge
Beschreibung

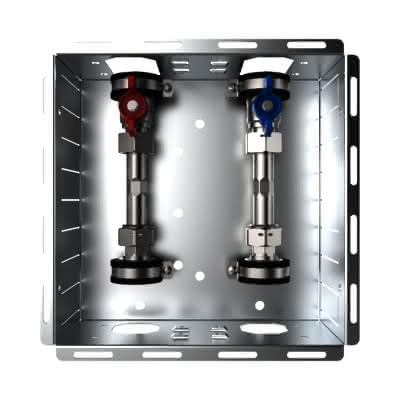

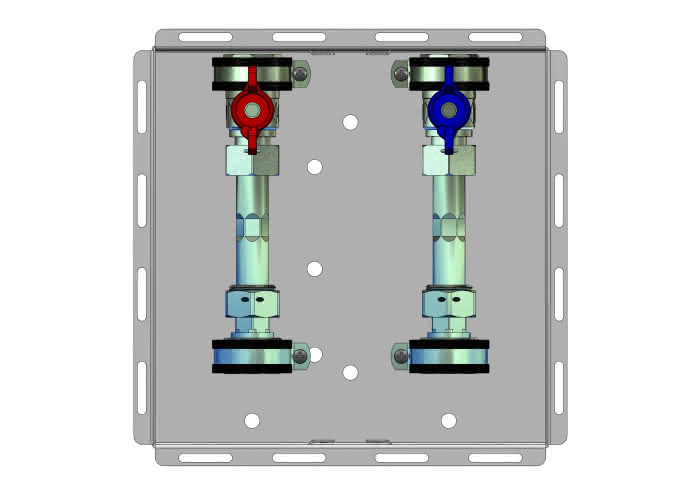

Wasserzählereinbaustation ohne Abdeckung, mit Absperrung für Trinkwasser kalt + warm
Bauteile:
Wasserzählerverrohrung:
- 2 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Edelstahl-Verschraubung 3/4"
- 2 Stück Wasserzählerverrohrung 3/4"AG flachdichtend Länge 80 mm
- 4 Stück Rohrschelle
- EPDM Flachdichtungen
Einbauzarge:
- aus verzinktem Blech
- Bautiefe 90 mm
- vorgestanzte Löcher für Anschlussleitungen
- Einschub verschiedener Abdeckungen
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
Anschlüsse:
- Eingang: 3/4''IG
- Ausgang: 3/4''IG
im Schutzkarton verpackt
Bauteile:
Wasserzählerverrohrung:
- 2 Stück DVGW-Messing-Kugelhahn 3/4"
- 2 Stück Edelstahl-Verschraubung 3/4"
- 2 Stück Wasserzählerverrohrung 3/4"AG flachdichtend Länge 80 mm
- 4 Stück Rohrschelle
- EPDM Flachdichtungen
Einbauzarge:
- aus verzinktem Blech
- Bautiefe 90 mm
- vorgestanzte Löcher für Anschlussleitungen
- Einschub verschiedener Abdeckungen
Technische Daten:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80° C
- max. Volumenstrom: 2,2 m³/h (0,6 l/s), bei 2 m/s
Anschlüsse:
- Eingang: 3/4''IG
- Ausgang: 3/4''IG
im Schutzkarton verpackt
Spezifikationen
Länge
220
Modell Wasserzähler
Qn 1,5
Montagerichtung
horizontal und vertikal
Nenninnendurchmesser Anschluss 1
3/4" (20)
Anschluss 1
Innengewinde
Anschluss 2
Innengewinde
Nenninnendurchmesser Anschluss 2
3/4" (20)
Höhe
220 mm
Länge
220 mm
Abschließbar
Nein
