strawa Friwara WM-4L-Modul für TWE

1. FUNKTIONSBESCHREIBUNG:
Das Zusatzmodul ermöglicht den Anschluss eines 4-Leitersystems an die Station. Dadurch kann über einen separaten Strang die Versorgung eines Flächenverteilers für Flächenheizung oder Flächenkühlung erfolgen, während über den zweiten Strang gleichzeitig die Trinkwassererwärmung sichergestellt wird.
Zur Integration von Wärme- bzw. Kältezählern ist im Heizungsrücklauf ein Distanzstück vorgesehen, das den erforderlichen Einbauplatz schafft.

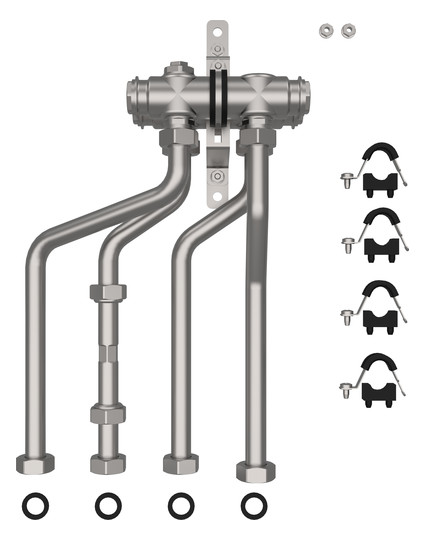

2. BESTANDTEILE:
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
- im Vorlauf Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molliné)
- im Rücklauf Wärmezählerpassstück 3/4“ AG flachdichtend, Länge 110 mm - empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust) und ein Handentlüfter
- Einzelhalter mit Schelle
- Befestigungsschellen
3. TECHNISCHE DATEN:
- max. Volumenstrom 2,14 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar

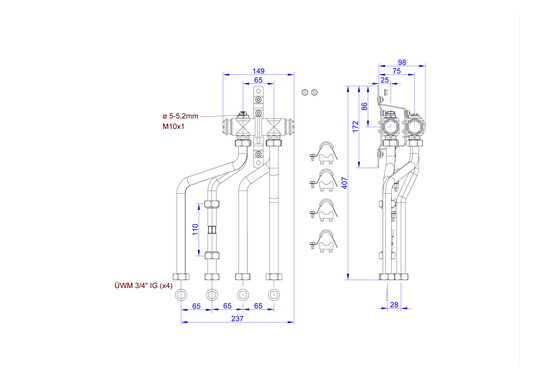

4. ANSCHLÜSSE:
- Alle Primäranschlüsse sind in DN 20 mit 3/4"-Überwurfmuttern ausgeführt.
