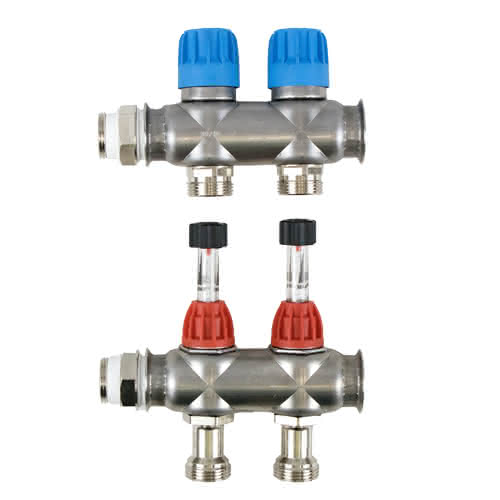

strawa Erweiterung e-class 18 3 Hkr.
Artikelnummer
99900905829
Werksnummer
1018990003
Bestell-Code
STW1018990003
Zolltarifnummer
84818059
strawa Erweiterung e-class 18 3 Hkr. BxHxT: 180 x 304 x 54 mm für FB-Anschlussverteiler e-class 18
Beschreibung
Erweiterungskreis für Anschlussverteiler e-class 18
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit Durchflussanzeiger min/max (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit EGO-Schnellverschluss (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Der Erweiterungskreis dient zur nachträglichen Aufstockung der Heizkreise am FBH-Anschlussverteiler e-class 18.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.
Verwendung nur in Verbindung mit EGO-Regelantrieben mit Schnellverschluss.
Die Durchflussanzeiger müssen voll geöffent werden.
Die Durchflussanzeiger müssen voll geöffent werden.
Spezifikationen
Anschlussart Primärseite
2-rohrig
Max. Arbeitsdruck
4 bar
Mit Füll-/ Zapfhahn
Nein
Mit Umbau
Nein
Nenninnendurchmesser primär
3/4" (20)
Mit Umwälzpumpe
Nein
Werkstoff
rostfreier Stahl
Mit Manometer
Nein
Nenninnendurchmesser Zentralheizung
3/4" (20)
Mit Entlüftung
Nein
Positionsanbindung Zentralheizung
Seite
Durchflussleistung
0 m³/h
Temperaturbegrenzung
Nein
Anzahl Fußbodenheizungsgruppen
3
Primärer Anschluss
Außengewinde (metrisch)
Erweiterbar
Ja
Anschluss sekundär
Eurokonus
Geeignet für Kühlen
Ja
Max. Anzahl der Erweiterungssgruppen
5
Anschluss Fußbodenheizungsgruppen
Eurokonus
Breite
180 mm
Versorgungsspannung
230 V
Äußerer Rohrdurchmesser Fußbodenheizungsgruppen
20
Tiefe
54 mm
Verschließbare Gruppen
Ja
Mit Pumpe
Nein
Druckstufe Artikel
PN 4
Anschluss Zentralheizung
Außengewinde
Mit Befestigungsmaterial
Nein
Mit Thermometer
Nein
Mit Wandbefestigungsbügel
Nein
Nenninnendurchmesser sekundär
3/4" (20)
Mit Rückschlagklappe
Nein
Mit Entleerventil
Nein
Höhe
304 mm
Serie
e-class
