strawa Comfort Anschlussstation FBH-18-V-W1-WMZ-CA-EGO 4 Hkr.

1. Beschreibung:
Anschlussstation für Flächenheizung, im Aufputzschrank montierter Edelstahlverteiler mit absperrbarem Durchflussanzeigern und Ventileinsätzen für EGO-Schnellverschluss, vertikale Anschlussgarnitur mit Wärmezählerverrohrung, Wasserzählereinbaustrecke für Trinkwasser kalt, vormontierte und vorverdrahtete EGO-Regelantriebe auf vormontierter Klemmleiste
Die Anschlussstation gewährleistet über das EGO-System den vollautomatischen hydraulischen Abgleich der Heizkreise in der Station. Das EGO-System besteht aus Anschlussverteiler e-class 18 und für jeden Heizkreis ein intelligenter autonomer elektrothermischer EGO-Regelantrieb
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C (Vorlauftemperaturbegrenzung bei montiertem EGO Regelantrieb 60 ° C)
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
3. Bauteile:

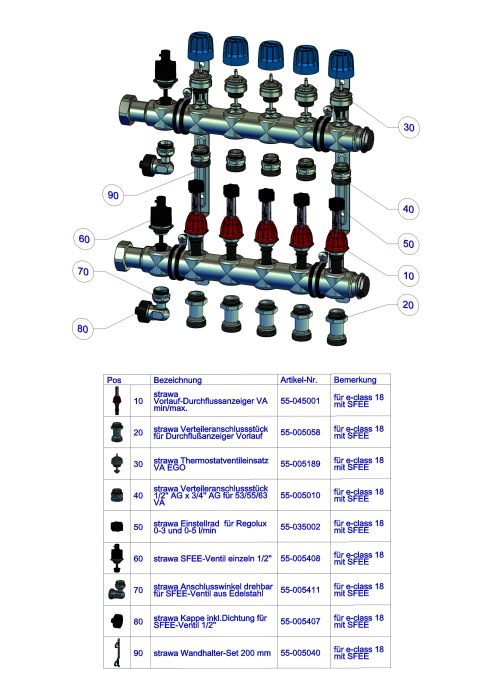

3.1 Anschlussverteiler:
- Anschlussverteiler e-class 18
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Durchflussanzeiger min. / max. (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Schnellverschluss (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
3.2 Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
3.3 Schrank:
- Comfort-AP-Schrank CA
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 710-840 mm
- Höhe von OKFFB: 710 mm
3.4 Wasserzählereinbaustrecke:
- W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung
3.5 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
3.6 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise ->max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe ->strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise ->max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe ->strawalogiX RT8-STA16 Klemmleiste 230 V
4. Anschlüsse.
4.1 Heizung-Primäranschluss:
- links oder optional rechts, vertikal mit 3/4"IG
4.2 Heizung-Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
4.3 Trinkwasser-Anschluss:
- Anschluss vertikal nach unten mit 3/4"IG
4.4 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
