strawa Logikklemmleiste smart 230/24 V 6-fach
Numéro d'article
99900203436
Numéro d'usine
55-005127
Code de commande
STW55005127
temps de montage (roturiers ??)
18 Min
Numéro de tarif douanier
85366930

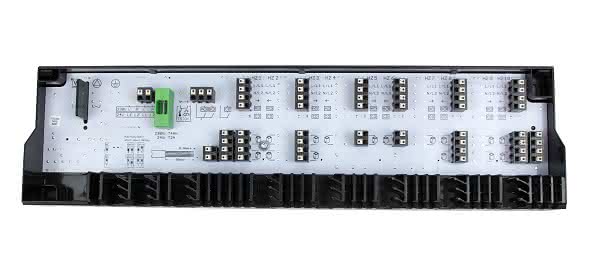

strawa Logikklemmleiste smart 230/24 V 6-fach BxHxT: 327 x 90 x 52 mm
Description
Elektrischer Verteiler, 6-Kanäle, 230/24 V
Zur Verteilung der Spannungsversorgung der Stellsignale und eines gemeinsamen Zeitprogramms für Raumgeräte (analog oder mit Display) und thermische Antriebe.
Zur einfachen Verkabelung von bis zu 6 Zonen eines Flächenheizungssystems.
Technische Daten:
- Speisespannung: 230/24 V
- Schaltkreise/Zonen: 6
- Zeitkanäle/Absenkung: 2
- zul. Umgebungstemp.: 0..50 Grd C
- zul. Umgebungsfeuchte:< 80% rF
- Anzahl Antriebe AXT2.: max. 15 Stk.
- Eingang Absenkung: potenzialfrei
- Anschlussklemmen: 0,2..1,5 mm²
- Gehäusefarbe: schwarz, RAL9005
- Deckelfarbe: grau transparent
- Schutzart: IP 20
- Wandmontage oder DIN-Schiene
- Zugentlastung Im Gehäuse integriert
Typ: FXV3006F001
made by sauter
Zur Verteilung der Spannungsversorgung der Stellsignale und eines gemeinsamen Zeitprogramms für Raumgeräte (analog oder mit Display) und thermische Antriebe.
Zur einfachen Verkabelung von bis zu 6 Zonen eines Flächenheizungssystems.
Technische Daten:
- Speisespannung: 230/24 V
- Schaltkreise/Zonen: 6
- Zeitkanäle/Absenkung: 2
- zul. Umgebungstemp.: 0..50 Grd C
- zul. Umgebungsfeuchte:< 80% rF
- Anzahl Antriebe AXT2.: max. 15 Stk.
- Eingang Absenkung: potenzialfrei
- Anschlussklemmen: 0,2..1,5 mm²
- Gehäusefarbe: schwarz, RAL9005
- Deckelfarbe: grau transparent
- Schutzart: IP 20
- Wandmontage oder DIN-Schiene
- Zugentlastung Im Gehäuse integriert
Typ: FXV3006F001
made by sauter
Elektrischer Verteiler zum Heizen mit 6-Kanäle, 230/24 V zur Verteilung der Spannungsversorgung der Stellsignale und eines gemeinsamen Zeitprogramms für Raumgeräte (analog oder mit Display) und thermische Antriebe.
Zur einfachen Verkabelung von bis zu 6 Zonen eines Flächenheizungssystems.
Zur einfachen Verkabelung von bis zu 6 Zonen eines Flächenheizungssystems.
Ein- und mehrpolige Klemmenleiste
Explosionsgeprüfte Ausführung "Ex e"
Nein
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0,2 - 1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0,2 - 1,5 mm²
Bemessungsstrom In
6 A
Bemessungsspannung
230 V
Ausführung elektrischer Anschluss 1
Federzuganschluss
Ausführung elektrischer Anschluss 2
Federzuganschluss
Polzahl
6
Montageart
Hutschiene TH35
Werkstoff des Isolierkörpers
sonstige
Betriebstemperatur
0 - 50 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94
sonstige
Breite
326 mm
Höhe
90 mm
Tiefe
52 mm
Abschlussplatte erforderlich
Ja
Farbe
schwarz
Transparent
Ja
