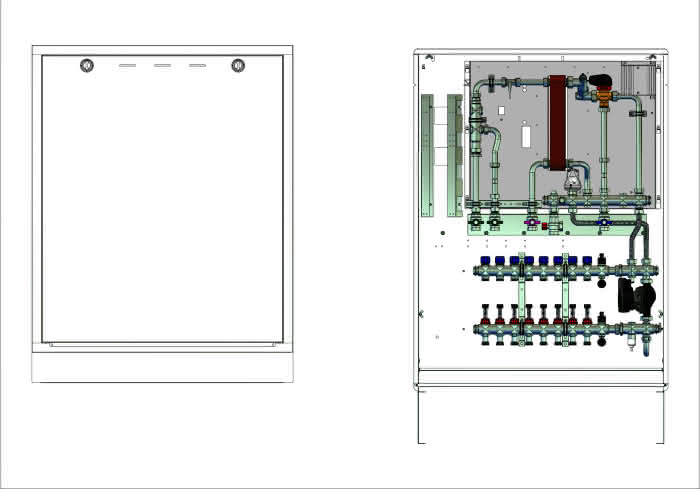

strawa Frischwasser-Wohnungsstation Friwara smart WS17-FBR-CU-UP-63 7 Hkr.

1. Beschreibung:
Die Wohnungsstation Friwara smart WS-FBR dient der Warmwasserversorgung und zusätzlich der Versorgung und Regelung von Flächenheizungen mit Festwertregler 20-50 °C mit integrierter Pumpe und Heizkreisverteiler.
2. Funktionsweise:
2.1 Trinkwasserversorgung:
Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzision über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorgangs wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstücke im Heizungsrücklauf und Kaltwasserzulauf der Station vorgesehen. Optional kann die Station mit einem Zirkulationsmodul ausgestattet werden.
2.2 Flächenheizungsversorgung:
Über einen zusätzlichen Abgang im kombinierten Vor- und Rücklaufbalken in der Friwara WS-FBR Wohnungsstation wird ein Festwertregelset mit Wärme versorgt. Die Kombination aus Thermostatkopf und integriertem Regulierventil sorgt für das Erreichen der gewünschten Vorlauftemperatur (Einstellbereich 20-50 °C). Über die verbaute Pumpe wird der benötigte Volumenstrom der Flächenheizung bereitgestellt. Hydraulisch lässt sich der Flächenheizungsstrang über das integrierte Regulierventil zum Primärstrang abgleichen. Zusätzlich ist zum Schutz der Flächenheizung ein Sicherheitstemperaturbegrenzer STB verbaut. Das integrierte Rückschlagventil verhindert Fehlzirkulationen.
3. Vorteile:
- Warmwassertemperatur von 45 °C bis 60 °C einstellbar, laut DIN 1988, VDI 2072 und VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- einfache Montage und Wartung (Regler fertig vorverdrahtet)
- konstante Zapftemperatur durch die elektronische Friwara-smart-Regelung
- alle wichtigen Komponenten in einer kompakten Station von Werk aus vormontiert
- komfortable Möglichkeit zur Kaltwasser- und Wärmezählung im Wohnbaubereich
- alle gelieferten Stationen druckgeprüft
- alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW
- geringe Einbautiefe
- für die Warmwasserbereitung ist kein hydraulischer Abgleich notwendig
- kein externes Temperaturvorhalteset nötig
- individuelle Einstellung der Warmwassertemperatur
4. Trinkwasserleistung:
- Leistungsstufe 1 (LS1) bis 47 kW (Friwara smart WS17-FBR)
- Leistungsstufe 2 (LS2) bis 70 kW (Friwara smart WS25-FBR)
5. Bestandteile: :
5.1 Schrank
- Unterputzausführung (UP)
- aus feuerverzinktem Stahlblech und alle sichtbaren Teile in weiß RAL 9016
- alle Halterungen mit Gummieinlage
- Maße:
UP-Schrank 0-6 Heizkreise: B x H x T: 724 x 1180 x 120-160 mm (Einbauzargenmaß)
UP-Schrank 7-11 Heizkreise: B x H x T: 874 x 1180 x 120-160 mm (Einbauzargenmaß)
5.2 Anschlussleiste
Anschlussleiste 5-fach:
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
optionale Anschlussleiste 6-fach mit Zirkulation (Z):
- Ausgang Trinkwasser kalt
- Eingang Trinkwasser kalt
- Zirkulation
- Trinkwasser warm
- Primär Vorlauf
- Primär Rücklauf
- alle Kugelhähne DN 20
- der Primär-Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet
- alle Anschlüsse ¾“ IG für Heizung und Trinkwasser
5.3 Frischwassermodul
Heizungsseite:
- Plattenwärmeübertrager aus VA (PWÜ) kupfergelötet (Cu) oder optional edelstahlgelötet (VA)
- Umschaltventil DN20 zur Umschaltung Trinkwasserbereitung oder Standby der Wohnungsstation
- Wärmezählerpassstück ¾“ AG fld. (Länge 110 mm)
- empfohlen wird ein Ultraschall-Wärmemengenzähler (genauere Zählung / geringerer Druckverlust)
- Fühlereinbaustück direktfühlend Ø 5-5,2 mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entex, Molline)
- Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088)
Trinkwasserseite:
- Plattenwärmeübertrager für Trinkwasserleistungen
- Rückschlagklappe, Impulsgeber
- Wasserzählerpassstück ¾“ AG fld. (Länge 110 mm)
- Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088)
5.4 Frischwasserregler:
- Friwara smart Frischwasserregler
- Trinkwarmwassertemperatur einstellbar von 45 °C bis 60 °C, laut DIN 1988, VDI 2072, VDI 6003 sind Zapftemperaturen unter 50 °C nicht zulässig!
- Komfortschaltung für Warmhaltung des Plattenwärmeübertragers
5.5 FBR-Regelgruppe (Festwert):
- Vorlauffestwerttemperatur über Festwertregler einstellbar von 20-50°C
- mit Pumpe Wilo Para 15-130/6-43/SC-12
- Integriertes Regulierventil am Primärrücklauf für hydraulischen Abgleich
- Integriertes Rückschlagventil und Temperaturbegrenzer fix auf 55°C
- Abgänge mit 1“ÜW-Mutter fld. für Anschluss der Heizkreisverteiler
5.6 Optionales Zubehör:
- edelstahlgelöteter Plattenwärmeübertrager LS1
- kupfer- oder edelstahlgelöterter Plattenwärmeübertrager Conbraze LS2
- Zirkulationsmodul mit Zirkulationspumpe und Zeitschaltuhr
- Dämmung von Plattenwärmeübertrager und Rohrleitung
6. Technische Daten: :
6.1 Primärseite
- max. Temperatur 75 °C, Empfehlung liegt bei 60 °C zum Schutz des PWÜ gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
Optional LS2 bis 70 kW (Friwara smart WS25-FBR)
- max. Druckverlust modellabhängig 600 mbar (ohne Wärmemengenzähler)
- max. Massenstrom ca. 1300 l/h
6.2 Trinkwassererwärmung
- max. Zapftemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
- max. Leistung des Plattenwärmeübertragers modellabhängig
LS1 bis 47 kW (Friwara smart WS17-FBR)
Optional LS2 bis 70 kW (Friwara smart WS25-FBR)
- max. Druckverlust modellabhängig 620 mbar (ohne Wasserzähler)
6.3 Systemparameter:
Leistungsstufe LS1 (Friwara smart WS17-FBR)
- Versorgungsleistung: 47 kW
- Versorgungstemperatur VL/RL: 65/34 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 17 l/min
Optional Leistungsstufe LS2 (Friwara smart WS25-FBR)
- Versorgungsleistung: 70 kW
- Versorgungstemperatur VL/RL: 65/19 °C
- Versorgungsdurchfluss: 1300 l/h
- Temperaturen Trinkwasser WW/KW: 50/10 °C
- Zapfleistung Trinkwasser: 25 l/min
