strawa Comfort strawalogiX RT8-STA14 EGO 230V + Vorverdrahtung 12 Hkr.
Numéro d'article
99900906242
Numéro d'usine
2110010112
Code de commande
STW2110010112
temps de montage (roturiers ??)
1 Std 35 Min
Numéro de tarif douanier
90321020

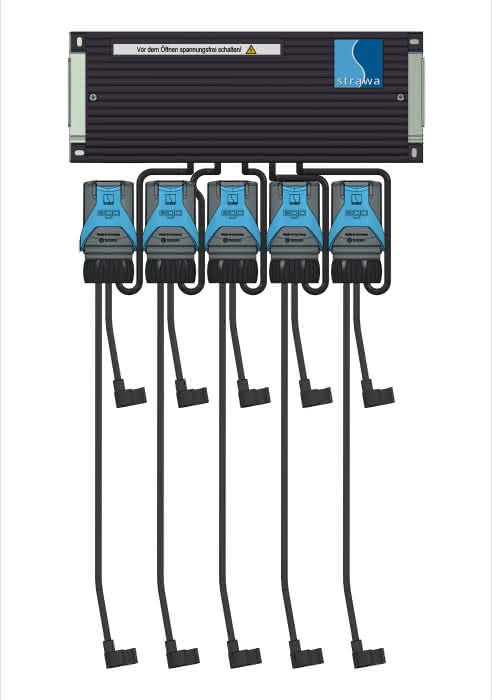

strawa Comfort strawalogiX RT8-STA14 EGO 230V + Vorverdrahtung 12 Hkr. BxHxT: 686 x 193 x 84 mm bestehend aus Klemmleiste 230 V (max. 8 Raumthermostate) und auf der Klemmleiste vorverdrahtete EGO-Regelantrieben 230 V
Description
1. Beschreibung:
Vorverdrahtung Klemmleiste mit EGO-Regelantrieben für Anschlussverteiler e-class 18 oder Comfort-Anschlussstationen FBH-18, FBR-18, FBM-18, die EGO-Regellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits mit dem Mobtageblech im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-Regelantriebe werden auf den Ventileinsätzen (EGO-Schnellverschluss) des Rücklaufbalken aufgeschraubt
Die Vorverdrahtung gewährleistet über den EGO-Regelantrieb den vollautomatischen hydraulischen Abgleich der Heizkreise.
2. Bauteile:
2.2 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V mit Montageblech
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise ->max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe ->strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise ->max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe ->strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Vorverdrahtung Klemmleiste mit EGO-Regelantrieben für Anschlussverteiler e-class 18 oder Comfort-Anschlussstationen FBH-18, FBR-18, FBM-18, die EGO-Regellantriebe sind auf der Klemmleiste vorverdrahtet, die Klemmleiste wird bauseits mit dem Mobtageblech im Verteilerschrank über oder neben dem Heizkreisverteiler montiert, die EGO-Regelantriebe werden auf den Ventileinsätzen (EGO-Schnellverschluss) des Rücklaufbalken aufgeschraubt
Die Vorverdrahtung gewährleistet über den EGO-Regelantrieb den vollautomatischen hydraulischen Abgleich der Heizkreise.
2. Bauteile:
2.2 Antriebe:
- EGO-Regelantrieb 230 V
- intelligent autonomer elektrothermischer Regelantrieb 230V NC
- stromlos geschlossen
- in Kombination mit handelsüblichen Raumthermostaten gewährleistet er den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungssystemen
- Temperaturfühler geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombination daraus mit Außendurchmesser von 12 bis 20 mm
- Hinweis: Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich
- max. Vorlauftemperatur: 60 ° C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
2.2 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V mit Montageblech
- mit individueller Zuordnung der Stellantriebe zum Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder Nachtabsenkung von Uhrenthermostaten an Raumthermostate über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise ->max. 6 Raumthermostate und 8 Stell- bzw. Regelantriebe ->strawalogiX RT6-STA8 Klemmleiste 230 V
- 9 bis 14 Heizkreise ->max. 8 Raumthermostate und 14 Stell- bzw. Regelantriebe ->strawalogiX RT8-STA16 Klemmleiste 230 V
3. Anschlüsse:
- bauseits muss ein abgesicherter Elektroanschluss 230 V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits ein Elektrokabel mit mindestens 4 Adern pro Raumthermostat vorgesehen werden
Die Vorverdrahtung besteht aus einer strawalogiX Klemmleiste RT-STA 230 V und einem EGO-Regelantrieb 230 V pro Heizkreis.
Die Vorverdrahtung ist für die Montage an Anschlussverteiler e-class 18 oder Comfort-Anschlussstationen FBH-18, FBR-18 oder FBM-18 geeignet.
Die Intelligenten autonomen elektrothermischen Regelantrieb 230 V sorgt für den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise
eines Heizkreisverteilers in Flächenheizungssystemen. Sie sind stromlos geschlossen und haben einen Schnellverschluss für den Anschluss an Thermostatventileinsätze mit Sicke.
Die Regelantriebe sind an der Klemmleiste vorverdrahtet und können bauseits über ein Wählrad in der Klemmleiste dem Raumthermostat zugeordnet werden.
Über das Montageblech mit Klickfunktion kann die Klemmleiste werkzeuglos in strawa Comfort-Schränken oder -Anschlussstationen montiert werden.
Bis 8 Heizkreise könnnen maximal 6 Raumthermostate, ab 9 Heizkreise max. 8 Raumthermostate an die Klemmleiste angeschlossen werden.
Über ein externes Uhrenthermostat können Zeitbefehle über die Klemmleiste an die Raumthermostate gegeben werden.
Das intergrierte Pumpenmodul ermöglicht eine Abschaltung einer externen Pumpe.
Die Vorverdrahtung ist für die Montage an Anschlussverteiler e-class 18 oder Comfort-Anschlussstationen FBH-18, FBR-18 oder FBM-18 geeignet.
Die Intelligenten autonomen elektrothermischen Regelantrieb 230 V sorgt für den automatischen und bedarfsgerechten hydraulischen Abgleich der Heizkreise
eines Heizkreisverteilers in Flächenheizungssystemen. Sie sind stromlos geschlossen und haben einen Schnellverschluss für den Anschluss an Thermostatventileinsätze mit Sicke.
Die Regelantriebe sind an der Klemmleiste vorverdrahtet und können bauseits über ein Wählrad in der Klemmleiste dem Raumthermostat zugeordnet werden.
Über das Montageblech mit Klickfunktion kann die Klemmleiste werkzeuglos in strawa Comfort-Schränken oder -Anschlussstationen montiert werden.
Bis 8 Heizkreise könnnen maximal 6 Raumthermostate, ab 9 Heizkreise max. 8 Raumthermostate an die Klemmleiste angeschlossen werden.
Über ein externes Uhrenthermostat können Zeitbefehle über die Klemmleiste an die Raumthermostate gegeben werden.
Das intergrierte Pumpenmodul ermöglicht eine Abschaltung einer externen Pumpe.
Es können max. 8 Raumthermostate angeschlossen werden.
Die EGO-Schnellverschlüsse passen nur auf FBH Anschlussverteiler e-class 18 bzw Anschlussstationen FBH-18, FBR-18 oder FBM-18.
Die EGO-Schnellverschlüsse passen nur auf FBH Anschlussverteiler e-class 18 bzw Anschlussstationen FBH-18, FBR-18 oder FBM-18.
Zonenregler
Versorgungsspannung
230 V
Ausgangsspannung
230 V
Vernetzbar über Funk (standardmäßig)
Nein
Vernetzbar über Funk (optional)
Nein
Anschluss für externe Antenne
Nein
Smart Control
Nein
Anzahl der Kanäle/Zone
12
Geeignet für Heizen
Ja
Geeignet für Kühlen
Nein
Mit Zeitschaltuhr
Nein
Schutzart (IP)
IP41
