sanibel-Badheizkörper S2-R A20 gebogen BH 1770 mm BL 594 mm RAL 9016 weiß
Numéro d'article
99900158581
Numéro d'usine
6244137
Code de commande
SANBHKS2R18060
temps de montage (roturiers ??)
57 Min
Numéro de tarif douanier
73221900

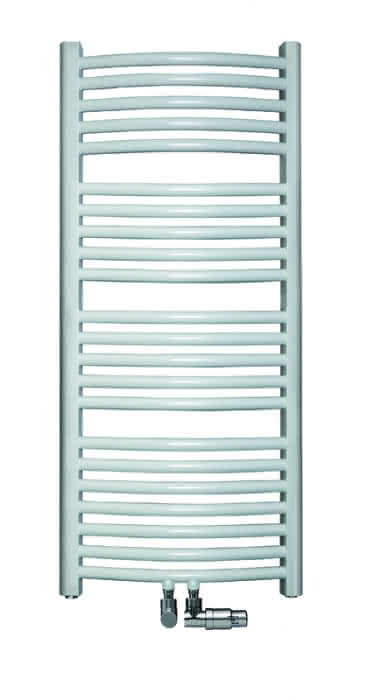

sanibel-Badheizkörper S2-R A20 gebogen, Bauhöhe: 1770 mm, Baulänge: 594 mm, RAL 9016 weiß
Description
sanibel-Badheizkörper S2-R gebogen
Anschluss seitlich
und Mittelanschluss 50 mm
für den Zentralheizungsbetrieb
aus gebogenen horizontal angeordneten
Rundrohren und vertikal verlaufenden
Sammelrohren, Rohrverbindungen gelötet
ohne sichtbare Verbindungsnähte
Rundrohre Durchmesser 23 mm
Sammelrohre mit D-Profil 35 x 50 mm
Wärmeleistung geprüft nach EN 442
mit CE-Kennzeichnung
bauseits ist der Wandbaustoff auf
ausreichende Tragfähigkeit zu prüfen
Vor- und Rücklauflage am unteren Ende
der Vertikalrohre frei wählbar
Betriebsdruck max. 10,0 bar
Betriebstemperatur max. 110 Grad Celsius
Pulverbeschichtung nach DIN 55900
im Farbton RAL 9016, weiß
Anschlüsse
2 x DN 15 (1/2")
unten an den Vertikalrohren
2 x DN 15 (1/2") Mittelanschluss
Abstand 50 mm, mittig unten
(Heizkörper-Anschlussventil nicht
im Lieferumfang enthalten)
Entlüftungsventil DN 8 (1/4")
verdeckt an der Rückseite des Sammel-
rohres links oben
Blindstopfen DN 15 (1/2")
Montagezubehör mit 4 Wandkonsolen, weiß
nach VDI 6036 Anforderungsklasse 2
zur Befestigung an aufgeschweißten
Gewindebolzen hinter den Sammelrohren
montagefertig im Karton verpackt
Wärmeleistung geprüft
nach EN 442 = 978 Watt

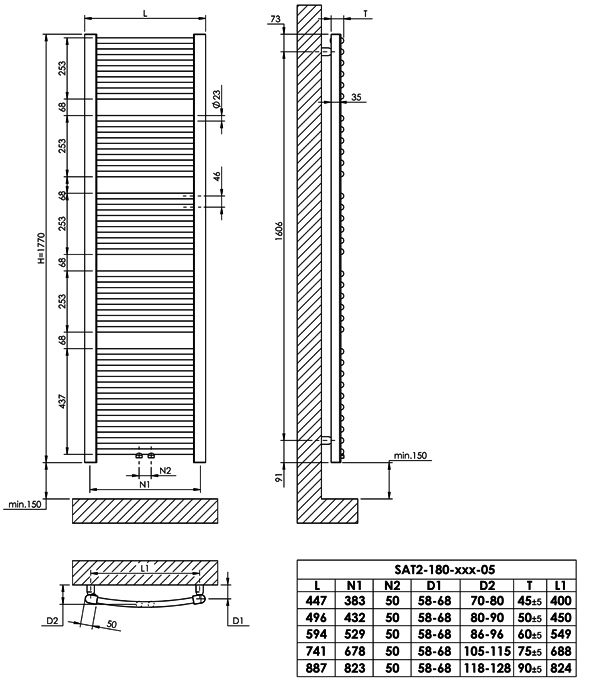

Nabenabstand: 50/529 mm
Bauhöhe: 1770 mm
Baulänge: 594 mm
Bautiefe: 60 mm
Wasserinhalt: 10,9 Liter
Nettogewicht: 15,5 kg
Farbe: Farbton RAL 9016 weiß
Typ: SAT2-180-060-05
Modell: sanibel S2-R
sanibel-Nr.: 62 44 137
Anschluss seitlich
und Mittelanschluss 50 mm
für den Zentralheizungsbetrieb
aus gebogenen horizontal angeordneten
Rundrohren und vertikal verlaufenden
Sammelrohren, Rohrverbindungen gelötet
ohne sichtbare Verbindungsnähte
Rundrohre Durchmesser 23 mm
Sammelrohre mit D-Profil 35 x 50 mm
Wärmeleistung geprüft nach EN 442
mit CE-Kennzeichnung
bauseits ist der Wandbaustoff auf
ausreichende Tragfähigkeit zu prüfen
Vor- und Rücklauflage am unteren Ende
der Vertikalrohre frei wählbar
Betriebsdruck max. 10,0 bar
Betriebstemperatur max. 110 Grad Celsius
Pulverbeschichtung nach DIN 55900
im Farbton RAL 9016, weiß
Anschlüsse
2 x DN 15 (1/2")
unten an den Vertikalrohren
2 x DN 15 (1/2") Mittelanschluss
Abstand 50 mm, mittig unten
(Heizkörper-Anschlussventil nicht
im Lieferumfang enthalten)
Entlüftungsventil DN 8 (1/4")
verdeckt an der Rückseite des Sammel-
rohres links oben
Blindstopfen DN 15 (1/2")
Montagezubehör mit 4 Wandkonsolen, weiß
nach VDI 6036 Anforderungsklasse 2
zur Befestigung an aufgeschweißten
Gewindebolzen hinter den Sammelrohren
montagefertig im Karton verpackt
Wärmeleistung geprüft
nach EN 442 = 978 Watt
Nabenabstand: 50/529 mm
Bauhöhe: 1770 mm
Baulänge: 594 mm
Bautiefe: 60 mm
Wasserinhalt: 10,9 Liter
Nettogewicht: 15,5 kg
Farbe: Farbton RAL 9016 weiß
Typ: SAT2-180-060-05
Modell: sanibel S2-R
sanibel-Nr.: 62 44 137
Der sanibel Badheizkörper S2 ist für den Einsatz als Bad- und Handtuchheizkörper konzipiert und besteht aus horizontal angeordneten Rundrohren, die mit breiten vertikal verlaufenden D-Profil-Sammelrohren verbunden sind. Je nach Bauhöhe zusätzliche Handtuchaussparungen zum Aufhängen von Handtüchern. Befestigung und Entlüftung sind unauffällig hinter dem Sammelrohr positioniert. Es sind Varianten in gerader und gebogener Ausführung erhältlich. Mit Anschlüssen an den Sammelrohren und zusätzlich mit 50 mm-Mittelanschlüssen.
Keine besonderen Verwendungshinweise notwendig.
Röhrenheizkörper
Werkstoff
Stahl
Werkstoffgüte
sonstige
Anzahl der Rohre
34
Höhe
1.770 mm
Länge
600 mm
Tiefe
60 mm
Tiefe ab Wand bis Vorderseite
99 - 109 mm
Form des Stahlungsrohres
rund
Form des Kollektors
D-Profil
Aufstellung
vertikal
Strahlungsrohr
vertikal
Ausführung Heizkörper
leicht gebogen

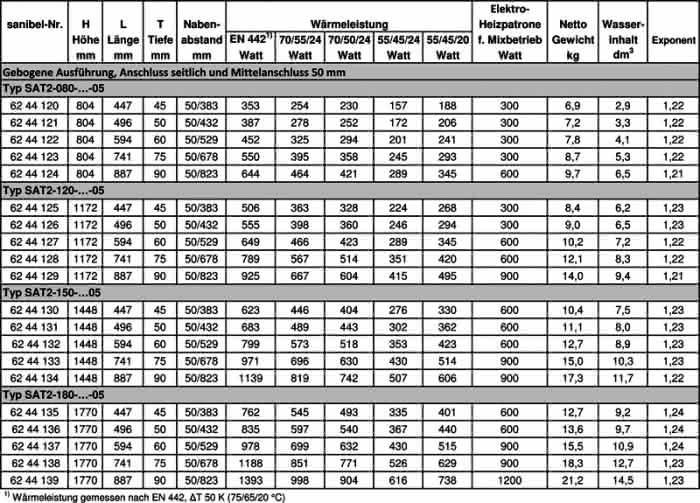

Wärmeabgabe nach EN 442 20 °C - 55/45
520 W
Wärmeabgabe nach EN 442 20 °C - 75/65
978 W
Wärmeabgabe nach EN 442 20 °C - 70/40
563 W
n-Heizkörperexponent
1,24
Max. Arbeitsdruck
10 bar
Wasserinhalt
10,9 l
Standardfarbe
Ja
Farbe
weiß
RAL-Nummer
9.016
Glanzgrad
glänzend
Oberflächenschutz
lackiert
Mit Handtuchhalter
Nein
Mit Spiegel
Nein
Montageart
auf Wand
Mit Seitenabdeckung
Nein
Mit oberer Abdeckung
Nein
Schwenkbar
Nein
Verwendbar im Heißwasserkreislauf
Nein
Gewindemaß in Zoll
1/2 Zoll
Mit 1-Punkt-Anschluss
Nein
Gewindeanschluss
Innengewinde/Außengewinde
Geeignet für Feuchträume
Ja
Mit Entlüftungsanschluss
Nein
Mit Entlüfter
Nein
Mit Ablassmöglichkeit (Anschluss)
Ja
Mit Entleerungsventil
Ja
Mit integrierter Ventilgarnitur
Nein
Mit Konsolen
Ja
Geeignet für elektrischen Heizstab
Nein
Mit Blindstopfen
Ja
Mit Befestigungsmaterial
Ja
