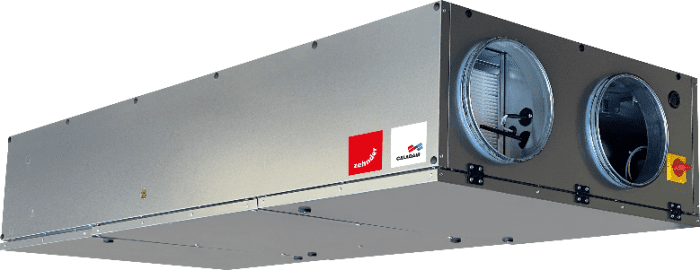

ZE Lüftungsgerät Flatpower 600 elek.VHR / elek.NHR, Volumenstr.2-stufig

ZE Lüftungsgerät Flatpower 600
elek.VHR / elek.NHR, Volumenstr.2-stufig
Die VDI 6022 konformen Kompaktgeräte der
Serie Zehnder Flatpower sind mit
hocheffizienten
Gegenstrom-Wärmetauscher aus Aluminium
ausgestattet. Die
EUROVENT-zertifizierten Lüftungsgeräte
sind für eine sehr
flache Montage konstruiert, auch ideal
geeignet für die Installation in einer
abgehängten Decke, alternativ flach auf
dem Boden liegend. Dadurch eignen sich
die Lüftungsgeräte für
unterschiedlichste Anwendungen wie
Büros, Verwaltung, soziale
Einrichtungen, Arztpraxen und vieles
mehr. Die integrierte Regelung wird
abhängig von der bestellten
Gerätevariante im Werk parametriert.
Schnittstellen in die Gebäudeleittechnik
(Modbus, BACnet und WEB) sind als
Standard enthalten.
Ab Werk ist an jedem Lüftungsgerät ein
Bediengerät montiert. Alle für die
gewählte Betriebsart erforderlichen
Sensoren sind bereits im Gerät
integriert. Der Filterwechsel und die
Wartung der Flatpower Lüftungsgeräte
erfolgt von der Seite. Entsprechende
Wartungsräume müssen beidseitig
vorgehalten werden. Die direkt
angetriebenen Freilaufventilatoren haben
leistungsstarke EC Motoren. In der
Außenluft sind ab Werk ePM1 55% (F7)
Filter integriert, In der Abluft
sind ab Werk G4 Filter integriert.
Die Lüftungsgeräte sind aus
Aluminiumprofilen mit thermischer
Trennung konstruiert. Die
doppelschaligen Paneele in RAL 7035
sind mit 25 mm Mineralwolle gedämmt (T3
und L2 nach EN 1886). Mit dem
modulierenden Bypass kann der
Wärmetauscher für den Frostschutz oder
für die freie Kühlung umgangen werden.
Bei den Zehnder Flatpower Kompaktgeräten
kann aus drei unterschiedlichen
Registervarianten ausgewählt werden:
SMART: Mit integriertem elektrischen
Vorheizregister
INFINITE BE: Mit integriertem
elektrischen Vor- und Nachheizregister
INFINITE CO: Mit integriertem
elektrischen Vorheizregister und
Warmwasser- bzw. Change Over
Nachheizregister. Optional kann ein
externes Kühlregister eingebaut werden
(Varianten SMART und INFINITE BE). Bei
den Zehnder Flatpower Kompaktgeräten
kann aus vier unterschiedlichen
Betriebsarten ausgewählt werden.
ECO: zweistufige Drehzahlregelung
LOBBY: Druckkonstant-Regelung
MAC2: zweistufige Volumenstrom-Regelung
DIVA:Drehzahl bedarfsabhängig.
Alle für die jeweilig ausgewählte
Registervariante und Betriebsart
erforderlichen Komponenten sind ab Werk
installiert und getestet. Vor Ort sind
diesbezüglich keine Ein- oder Umbauten
erforderlich und die Geräte können
direkt installiert und In Betrieb
genommen werden.
Technische Spezifikation:
Registervariante: Elekt.VHR/elekt.NHR
Betriebsmodus: Volumenstr 2-stufig
Volumenstr. (bei 200 Pa): 495 m3/h
Maße: 2005 mm x 855 mm x 390 mm
Gewicht: 176 kg
Außenluftfilter: ePm1 55% (F7)
Abluftfilter: ePm10 50 (M5)
Therm. Wirkungsgrad:< 90% (EN 308)
Leistung Elektromotor: 2 x 169 W
Betriebstemperatur: -20 bis 60 Grd.C
Schutzart: IP54/B
Versorgungsspang. (V/Ph/Hz):230/1/50
Stromaufnahme(A): 13,7(inkl. Register)
Integr. Schnittst: Modbus, BACnet,Web
Gehäuseklassen EN1886: TB2 und T2
Luftdichtigkeit des Gehäuses: L1
Konform VDI 6022, ErP2018, EUROVENT
Außenblech in RAL7035, Innenseite
verzinktes Stahlblech
Typ:elek.VHR / elek.NHR,
Volumenstr.2-stufig
ZE Lüftungsgerät Flatpower 600
Fabrikat: Zehnder Comfosystems
Artikelnummer: ---
