Numéro d'article
99902135449
Numéro d'usine
9148097
Numéro d'article
99902134490
Numéro d'usine
9148097W01
Code de commande
WO9148097W01
temps de montage (roturiers ??)
8 Std 58 Min
Numéro de tarif douanier
84186100

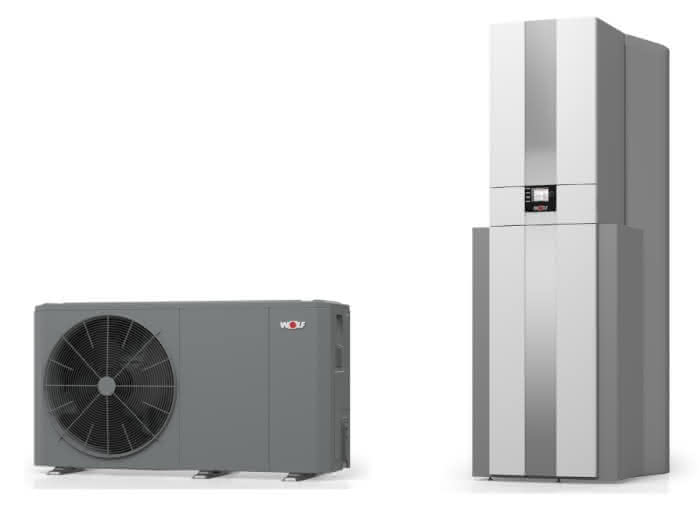

Wolf Wärmepumpencenter FHA-Center-05/06-200 inklusiveFHA-05/06 230V+WW-Speicher+BM-2
Description
Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 m²), Komponenten in einer Einheit. Wärmepumpencenter bestehend aus:
180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
Membranausdehnungsgefäß 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe FHA-Monoblock:
Mit integr. 6kW Elektroheizelement und energieffizienter Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.
Synthetisches Kältemittel R32. Vorlauftemp. bis 65°C im reinen WP-Betrieb ab A+5. HP-Keymark, EHPA-zertifiziert, SG-ready, hybridfähig.
Außeneinheit: Stufenlose Leistungsregelung, Inverter, Expansionsventil, Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert.
Hydraulischer und elektrischer Anschluss rückseitig. Hohe ETA_s durch optimierten Verdampfer und EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor.
Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.
Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Paket bestehend aus:
1 Wärmepumpe FHA-Center-05/06-200 230V, inklusive WW-Speicher+BM-2 (Art.-Nr.: 9148097)
1 Wärmedämmung für Schlammabscheider 1¼" drehbar (Art.-Nr.: 1669603)
1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider (Art.-Nr.: 2075009)
Fabrikat: Wolf
Artikel-Nummer: ---
180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
Membranausdehnungsgefäß 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe FHA-Monoblock:
Mit integr. 6kW Elektroheizelement und energieffizienter Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.
Synthetisches Kältemittel R32. Vorlauftemp. bis 65°C im reinen WP-Betrieb ab A+5. HP-Keymark, EHPA-zertifiziert, SG-ready, hybridfähig.
Außeneinheit: Stufenlose Leistungsregelung, Inverter, Expansionsventil, Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert.
Hydraulischer und elektrischer Anschluss rückseitig. Hohe ETA_s durch optimierten Verdampfer und EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor.
Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.
Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Paket bestehend aus:
1 Wärmepumpe FHA-Center-05/06-200 230V, inklusive WW-Speicher+BM-2 (Art.-Nr.: 9148097)
1 Wärmedämmung für Schlammabscheider 1¼" drehbar (Art.-Nr.: 1669603)
1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider (Art.-Nr.: 2075009)
Fabrikat: Wolf
Artikel-Nummer: ---
Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 m²), Komponenten in einer Einheit. Wärmepumpencenter bestehend aus:
180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
Membranausdehnungsgefäß 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe FHA-Monoblock:
Mit integr. 6kW Elektroheizelement und energieffizienter Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.
Synthetisches Kältemittel R32. Vorlauftemp. bis 65°C im reinen WP-Betrieb ab A+5. HP-Keymark, EHPA-zertifiziert, SG-ready, hybridfähig.
Außeneinheit: Stufenlose Leistungsregelung, Inverter, Expansionsventil, Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert.
Hydraulischer und elektrischer Anschluss rückseitig. Hohe ETA_s durch optimierten Verdampfer und EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor.
Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.
Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Paket bestehend aus:
1 Wärmepumpe FHA-Center-05/06-200 230V, inklusive WW-Speicher+BM-2
1 Wärmedämmung für Schlammabscheider 1¼" drehbar
1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
Fabrikat: Wolf
Artikel-Nummer: ---
180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
Membranausdehnungsgefäß 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe FHA-Monoblock:
Mit integr. 6kW Elektroheizelement und energieffizienter Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.
Synthetisches Kältemittel R32. Vorlauftemp. bis 65°C im reinen WP-Betrieb ab A+5. HP-Keymark, EHPA-zertifiziert, SG-ready, hybridfähig.
Außeneinheit: Stufenlose Leistungsregelung, Inverter, Expansionsventil, Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Wärmegedämmter Plattenwärmetauscher als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert.
Hydraulischer und elektrischer Anschluss rückseitig. Hohe ETA_s durch optimierten Verdampfer und EC-Axialventilator.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter. Standardmäßiger Nachtbetrieb. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor.
Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.
Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter.
Paket bestehend aus:
1 Wärmepumpe FHA-Center-05/06-200 230V, inklusive WW-Speicher+BM-2
1 Wärmedämmung für Schlammabscheider 1¼" drehbar
1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
Fabrikat: Wolf
Artikel-Nummer: ---
Kein Verwendungshinweis vorhanden
Wärmepumpe (Luft/Wasser) Monoblock-Ausführung
Aufstellung Gerät
Innen- und Außenaufstellung
Heizleistung bei 7/35 °C nach EN 14511
2,9 kW
Heizleistung bei -7/35 °C nach EN 14511
5 kW
COP bei 7/35 °C nach EN 14511
4,7
COPd bei Tj = +7 °C
4,43
Geeignet für Zusatzheizung Zentralheizung
Ja
Raumtemperaturregelung
Ja
Art der Regelung
witterungsabhängige Regelung
Art der Optimierung
Raumthermostat
Externe Steuerung benötigt
Nein
Geeignet für warmes Trinkwasser
Ja
Steuerung für warmes Trinkwasser integriert
Ja
Geeignet für aktive Kühlung
Ja
Kühlleistung bei 35/18 °C nach EN 14511
3 - 6,9 kW
Kühlleistung bei 35/7 °C nach EN 14511
1,6 - 5,4 kW
Geeignet für Schwimmbadwasserheizung
Ja
Schwimmbadregelung
Ja
Ansteuerung für Heizkessel Zentralheizung
Ja
Regelung für Pufferspeicher
Ja
Modulierender Kompressor
Ja
Modulationsrate
46 - 100 %
Typ Kältemittel
R32
Anschlussspannung
230 V
Breite
1.295 mm
Höhe
718 mm
Tiefe
429 mm
Gewicht
106 kg
Betriebsgeräusch
30 - 60 dB(A)
Schallleistungspegel nach EN 12102 bei 0/35 °C
58,6 dB
Lufttemperatur
-15 - 45 °C
Luftdurchsatz
0 - 2.770 m³/h
Max. Heizungsvorlauftemperatur
65 °C
Nennvolumenstrom Abgabesystem
0,28 l/s
Max. Betriebsdruck Abgabesystem
3 bar
Rohraußendurchmesser, Anschluss Abgabesystem
28 mm
Nenndurchmesser Anschluss Vorlauf und Rücklauf
28 mm
Schutzart (IP)
IP24
Kaskadierbar
Nein
Fernbedienbar
Ja
Datentransfer über USB
Nein
Datentransfer über Internet
Ja
Datentransfer über Busverbindung
Ja
Art der Pumpe (interne Pumpe)
energiesparend
Spannungsart der Pumpe (interne Pumpe)
AC
Drehzahlregelung Pumpe (interne Pumpe)
eingebaut
Art der Drehzahlregelung (interne Pumpe)
automatisch durch dT gesteuert
Anschluss und Reglung mehrere Heizkreise möglich
Ja
Sanftanlauf eingebaut
Ja
Beschränkung max. elektrische Leistungsaufnahme
6 A
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C
181
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C
157
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C
206
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C
127
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C
101
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C
159
Zapfprofil
L
Volumen des Behälters
200 l
Composants du set
Numéro d'article
99900158052
Numéro d'usine
1669603
Numéro d'article
99900158051
Numéro d'usine
2075009
