Wilo DrainLift Abwasser-Hebeanlage SANI-XL.17T/4, 400V, S1, EC-L, CEE32
Numéro d'article
99901042654
Numéro d'usine
2549945
Code de commande
WI2549945
Modèle
XL.17T/4
temps de montage (roturiers ??)
6 Std
Numéro de tarif douanier
84137021
DrainLift SANI-XL.17T/4, DN 150/DN 100/DN 200 (PN 10/PN 10/PN 10), DN 80 (PN 10), 2500 W, 3200 W
Description
Anschlussfertige, vollüberflutbare Doppelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Gas- und wasserdichter Sammelbehälter mit geneigtem Boden und Revisionsöffnung mit transparentem Deckel.Innerhalb der gekennzeichneten Bereiche frei wählbare Zuläufe.Füllstandsmessung per analogem Ausgangssignal 4 - 20 mA.Druckanschluss mit montiertem Rückflussverhinderer und Revisionsöffnung.
Selbstkühlender Motor (Mantelstromkühlung) mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den Automatikbetrieb:
Betrieb über Display und symbolbasiertes, alphanumerisches Menü
Sammelstörmeldung über potentialfreien Kontakt
Einzelstörmeldung über potentialfreien Kontakt
ModBus-Schnittstelle
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
Flanschstutzen DN 80 (90 mm)/DN 100 (110 mm)
Manschette DN 100 (110 mm) für Druckanschluss
HT-Doppelmuffe DN 65 (75 mm) für Entlüftungsanschluss
HT-Doppelmuffe DN 40 (50 mm) für Entleerungsanschluss
Zulaufset mit Lochsäge 175 mm (7 Zoll) und Dichtung DN 150 (160 mm)
Bodenbefestigungsset
Akku 9 V
Einbau- und Betriebsanleitung
Gas- und wasserdichter Sammelbehälter mit geneigtem Boden und Revisionsöffnung mit transparentem Deckel.Innerhalb der gekennzeichneten Bereiche frei wählbare Zuläufe.Füllstandsmessung per analogem Ausgangssignal 4 - 20 mA.Druckanschluss mit montiertem Rückflussverhinderer und Revisionsöffnung.
Selbstkühlender Motor (Mantelstromkühlung) mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den Automatikbetrieb:
Betrieb über Display und symbolbasiertes, alphanumerisches Menü
Sammelstörmeldung über potentialfreien Kontakt
Einzelstörmeldung über potentialfreien Kontakt
ModBus-Schnittstelle
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
Flanschstutzen DN 80 (90 mm)/DN 100 (110 mm)
Manschette DN 100 (110 mm) für Druckanschluss
HT-Doppelmuffe DN 65 (75 mm) für Entlüftungsanschluss
HT-Doppelmuffe DN 40 (50 mm) für Entleerungsanschluss
Zulaufset mit Lochsäge 175 mm (7 Zoll) und Dichtung DN 150 (160 mm)
Bodenbefestigungsset
Akku 9 V
Einbau- und Betriebsanleitung

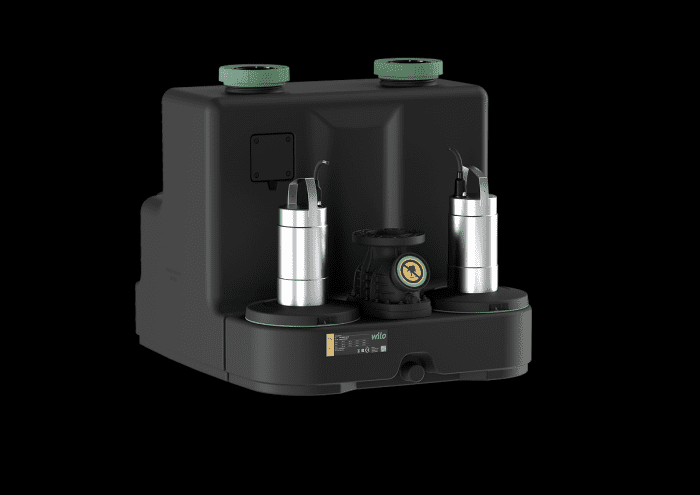

Die große Doppel-Fäkalienhebeanlage Wilo-DrainLift SANI-XL ist dank ihres besonders großen Pumpvolumens und der wählbaren Motorbetriebsarten Dauerlauf und Aussetzbetrieb die ideale Lösung für einen leisen Betrieb in großen Mehrfamilienhäusern und Gewerbeobjekten mit unkontrolliertem Abwasserzulauf. Mit einem Kugeldurchgang von 44 mm oder 65 mm, frei wählbaren Zuläufen und der optionalen Ausführung für besonders aggressive Medien, ist sie flexibel einsetzbar und einfach zu installieren. Ein gefederter Rückflussverhinderer minimiert den Geräuschpegel am Ende eines jeden Pumpenzyklus. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach.
Förderung von fäkalienhaltigem Abwasser:
Wenn Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Wenn Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Abwasserhebeanlage
Mit Schneidwerk
Nein
Werkstoff des Pumpengehäuses
Polypropylen (PP)
Werkstoffgüte des Pumpengehäuses
PP-GF
Werkstoff des Gebläserads/Laufrads
rostfreier Stahl
Werkstoffgüte Gebläserad/Laufrad
Edelstahl 316 (1.4408)
Werkstoff des Behälters
sonstige
Werkstoffgüte des Behälters
PE-40
Behältervolumen
372 l
Anzahl der Pumpen
2
Volumenstrom (BEP)
29,55 m³/h
Förderhöhe bei Volumenstrom (BEP)
106,402 kPa
Max. Pumpvolumen
57,6 m³/h
Max. Förderhöhe
16,6 m
Max. Arbeitsdruck
4 bar
Elektrischer Anschluss
Anschlusskabel mit Stecker
Bemessungsspannung
400 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
5,5 A
Aufgenommene Motorleistung (P1)
3,2 kW
Motorausgangsleistung (P2)
2,5 kW
Nennbetriebsart
S1
Isolationsklasse nach IEC
F
Drehzahl
2.848 1/min
Mediumtemperatur (Dauerbetrieb)
3 - 40 °C
Umgebungstemperatur
3 - 40 °C
Anschluss Einlassseite
sonstige
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 80
Rohraußendurchmesser, Anschluss Auslassseite
80 mm
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
sonstige
Schutzart (IP)
IP68

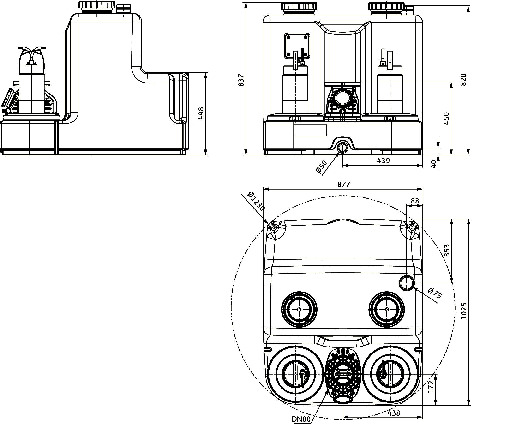

Breite
877 mm
Tiefe
1.025 mm
Höhe
840 mm
Max. Partikelgröße
65 mm
