Wilo DrainLift Abwasser-Hebeanlage DrainLift SANI-S.11/M523/1-EF
Numéro d'article
99902983519
Numéro d'usine
6098869
Code de commande
WI6098869
temps de montage (roturiers ??)
2 Std 30 Min
Numéro de tarif douanier
84137021
DrainLift SANI-S.11/M523/1-EF, DN 110 (110 mm)/DN 160 (160 mm) (PN 0,5/PN 0,5), DN 80 (PN 10), 750 W, 1070 W
Description
Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung von fäkalienhaltigem Abwasser.
Fördermedien
Für die Sammlung und Förderung dieser Medien in Gewerbezonen:
Abwasser mit Fäkalien
Abwasser ohne Fäkalien
Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Konstruktion
Gas- und wasserdichter Sammelbehälter:
Geneigter Boden
Revisionsöffnung mit transparentem Deckel
Frei wählbare Zuläufe in den dargestellten Bereichen
Füllstandsmessung mit Niveausensor 4 - 20 mA
Abwasserpumpe:
Montage direkt am Sammelbehälter
Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
Druckanschluss mit Rückflussverhinderer und angebrachter Revisionsöffnung
Vorverdrahtetes Schaltgerät für den Automatikbetrieb:
Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
Flanschstutzen von DN 80, PN 10 bis DN/OD 110
Flexible Manschette DN/OD 110 für Ablassanschluss
HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung
Fördermedien
Für die Sammlung und Förderung dieser Medien in Gewerbezonen:
Abwasser mit Fäkalien
Abwasser ohne Fäkalien
Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Konstruktion
Gas- und wasserdichter Sammelbehälter:
Geneigter Boden
Revisionsöffnung mit transparentem Deckel
Frei wählbare Zuläufe in den dargestellten Bereichen
Füllstandsmessung mit Niveausensor 4 - 20 mA
Abwasserpumpe:
Montage direkt am Sammelbehälter
Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
Druckanschluss mit Rückflussverhinderer und angebrachter Revisionsöffnung
Vorverdrahtetes Schaltgerät für den Automatikbetrieb:
Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
Flanschstutzen von DN 80, PN 10 bis DN/OD 110
Flexible Manschette DN/OD 110 für Ablassanschluss
HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung

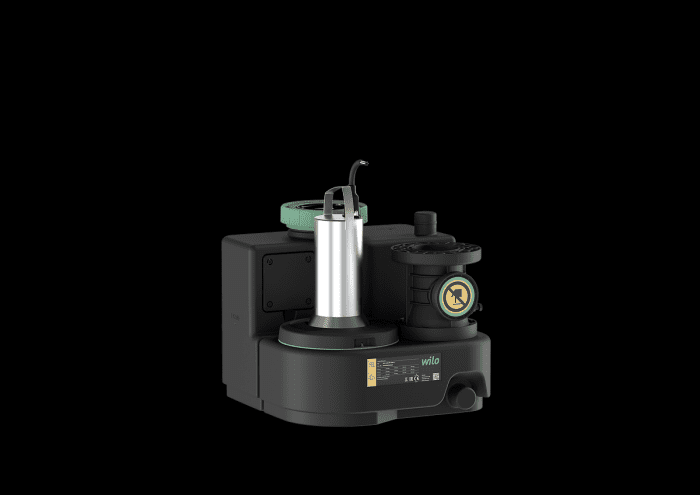

Die kompakte Einzel-Fäkalienhebeanlage Wilo-DrainLift SANI-S ist die kleinste und leichteste Hebeanlage nach EN12050-1 (ohne Schneidrad) und dank ihres leisen Betriebs ideal für den Einsatz in Ein- und Zweifamilienhäusern.
Dank ihres großen Pumpvolumens, der frei wählbaren Zuläufe und der optionalen Ausführung für besonders aggressive Medien, ist die Wilo-DrainLift SANI-S flexibel einsetzbar und einfach zu installieren. Ein gefederter Rückflussverhinderer minimiert den Geräuschpegel am Ende eines jeden Pumpenzyklus. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach.
Dank ihres großen Pumpvolumens, der frei wählbaren Zuläufe und der optionalen Ausführung für besonders aggressive Medien, ist die Wilo-DrainLift SANI-S flexibel einsetzbar und einfach zu installieren. Ein gefederter Rückflussverhinderer minimiert den Geräuschpegel am Ende eines jeden Pumpenzyklus. Die anwenderfreundliche Bauweise macht die Wartung besonders einfach.

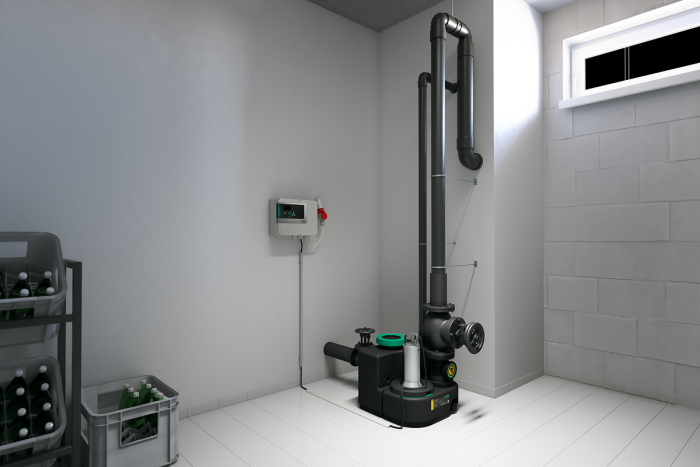

Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflurinstallation in Pumpenschächten:
Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Abwasserhebeanlage
Mit Schneidwerk
Nein
Werkstoff des Pumpengehäuses
Polypropylen (PP)
Werkstoffgüte des Pumpengehäuses
PP-GF
Werkstoff des Gebläserads/Laufrads
Polypropylen (PP)
Werkstoffgüte Gebläserad/Laufrad
PP-GF
Werkstoff des Behälters
sonstige
Werkstoffgüte des Behälters
PE-40
Behältervolumen
47 l
Anzahl der Pumpen
1

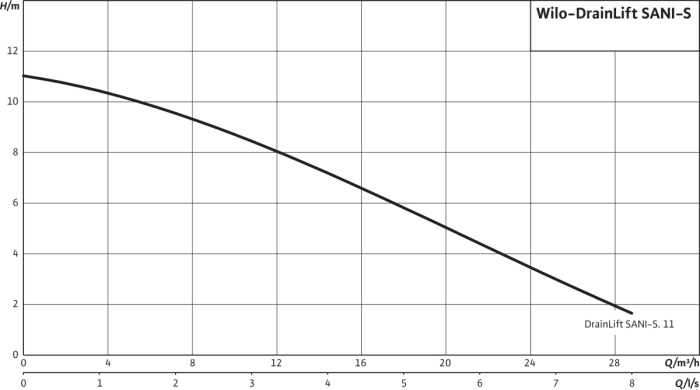

Volumenstrom (BEP)
15,19 m³/h
Förderhöhe bei Volumenstrom (BEP)
67,607 kPa
Max. Pumpvolumen
28,8 m³/h
Max. Förderhöhe
11,03 m
Max. Arbeitsdruck
1,2 bar
Elektrischer Anschluss
Anschlusskabel mit Stecker
Bemessungsspannung
230 V
Anzahl der Phasen
1
Frequenz
50 Hz
Nennstrom
5,4 A
Aufgenommene Motorleistung (P1)
1,07 kW
Motorausgangsleistung (P2)
0,75 kW
Nennbetriebsart
S3 10 %
Isolationsklasse nach IEC
F
Drehzahl
2.829 1/min
Mediumtemperatur (Dauerbetrieb)
3 - 40 °C
Umgebungstemperatur
3 - 40 °C
Anschluss Einlassseite
sonstige
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 80
Rohraußendurchmesser, Anschluss Auslassseite
80 mm
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
sonstige
Schutzart (IP)
IP68

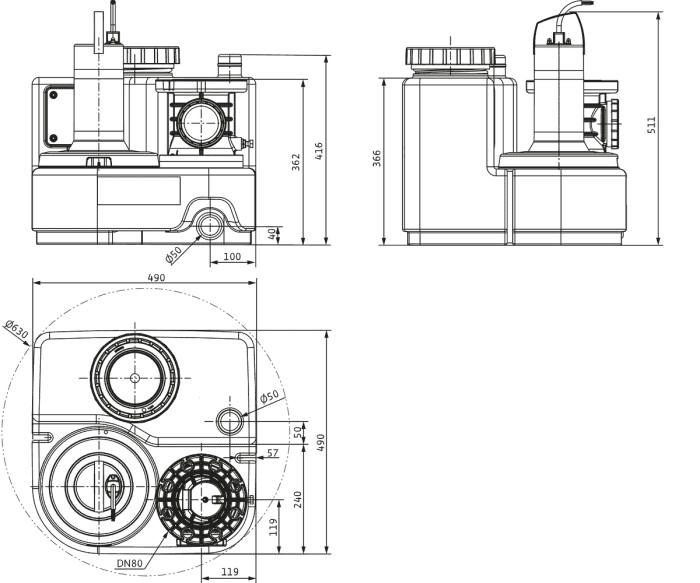

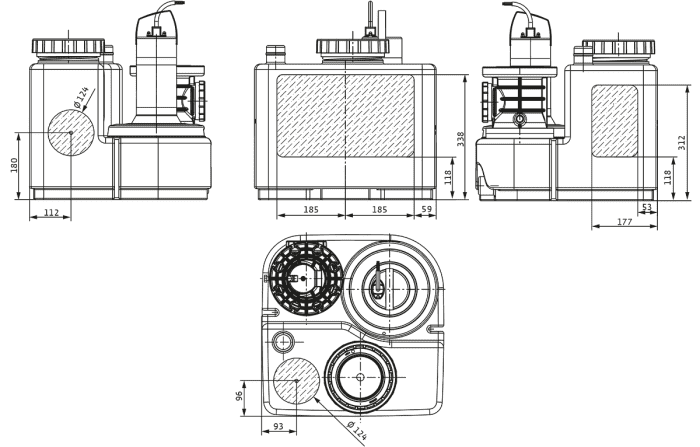

Breite
490 mm
Tiefe
490 mm
Höhe
511 mm
Max. Partikelgröße
44 mm
