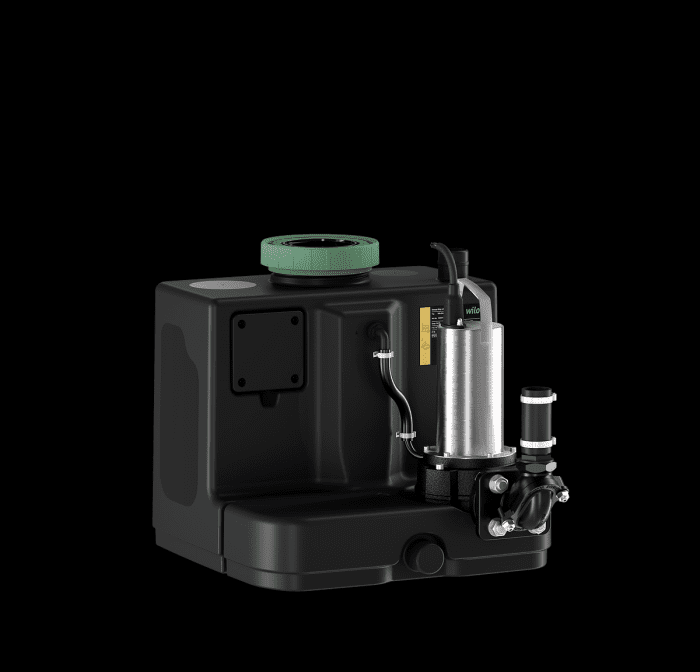

Wilo DrainLift Abwasser-Hebeanlage DrainLift SANI CUT-M.20/T540/1-CEE
Numéro d'article
99902455681
Numéro d'usine
6095521
Code de commande
WI6095521
temps de montage (roturiers ??)
4 Std
Numéro de tarif douanier
84137021
DrainLift SANI CUT-M.20/T540/1-CEE, DN 100 (PN 10), DN 32 (PN 10), 750 W, 1030 W
Description
Anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage mit Schneidwerkhydraulik zur Förderung von fäkalienhaltigem Abwasser.
Gas- und wasserdichter Sammelbehälter mit geneigtem Boden und Revisionsöffnung mit transparentem Deckel.Innerhalb der gekennzeichneten Bereiche frei wählbare Zuläufe.Füllstandsmessung per analogem Ausgangssignal 4 - 20 mA.Druckanschluss mit montiertem Rückflussverhinderer.
Oberflächengekühlter Motor mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den Automatikbetrieb:
Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker
Rohranschluss DN 32 (Außendurchmesser 40 mm)
HT-Doppelmuffe DN 40 (50 mm) für Entlüftungsanschluss
HT-Doppelmuffe DN 40 (50 mm) für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung DN 100 (110 mm)
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung
Gas- und wasserdichter Sammelbehälter mit geneigtem Boden und Revisionsöffnung mit transparentem Deckel.Innerhalb der gekennzeichneten Bereiche frei wählbare Zuläufe.Füllstandsmessung per analogem Ausgangssignal 4 - 20 mA.Druckanschluss mit montiertem Rückflussverhinderer.
Oberflächengekühlter Motor mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den Automatikbetrieb:
Sammelstörmeldung über potentialfreien Kontakt
Integrierter und netzunabhängiger Alarm
Einstellbare Nachlaufzeit
Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker
Rohranschluss DN 32 (Außendurchmesser 40 mm)
HT-Doppelmuffe DN 40 (50 mm) für Entlüftungsanschluss
HT-Doppelmuffe DN 40 (50 mm) für Entleerungsanschluss
Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung DN 100 (110 mm)
Bodenbefestigungsset
Schallschutzmatte
Akku 9 V
Einbau- und Betriebsanleitung
Die Einzelpumpenanlage Wilo-DrainLift SANI CUT-M ist eine kompakte, leichte Hebeanlage nach EN 12050-1 und damit ideal für den Einsatz in Wohngebäuden geeignet – sowohl in Ein- als auch in Mehrfamilienhäusern.
Dank ihres großen Schaltvolumens und des Schneidwerks mit Doppelschereffekt bietet die Wilo-DrainLift SANI CUT-M eine hohe Betriebssicherheit.
Mit frei wählbaren Zuläufen und kompakten Abmessungen lässt sich die Wilo-DrainLift SANI CUT-M flexibel und unauffällig montieren.
Die anwenderfreundliche Bauweise mit transparentem Deckel macht die Wartung besonders einfach.
Dank ihres großen Schaltvolumens und des Schneidwerks mit Doppelschereffekt bietet die Wilo-DrainLift SANI CUT-M eine hohe Betriebssicherheit.
Mit frei wählbaren Zuläufen und kompakten Abmessungen lässt sich die Wilo-DrainLift SANI CUT-M flexibel und unauffällig montieren.
Die anwenderfreundliche Bauweise mit transparentem Deckel macht die Wartung besonders einfach.
Förderung von fäkalienhaltigem Abwasser:
Wenn Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Wenn Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
Abwasserhebeanlage
Mit Schneidwerk
Ja
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoffgüte Gebläserad/Laufrad
Gusseisen GG 25 (GJL-250)
Werkstoff des Behälters
sonstige
Werkstoffgüte des Behälters
PE-40
Behältervolumen
64 l
Anzahl der Pumpen
1
Volumenstrom (BEP)
8,042 m³/h
Förderhöhe bei Volumenstrom (BEP)
120,524 kPa
Max. Pumpvolumen
14,8 m³/h
Max. Förderhöhe
20 m
Max. Arbeitsdruck
6 bar
Elektrischer Anschluss
Anschlusskabel mit Stecker
Bemessungsspannung
400 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
1,9 A
Aufgenommene Motorleistung (P1)
1,03 kW
Motorausgangsleistung (P2)
0,75 kW
Nennbetriebsart
S3 10 %
Isolationsklasse nach IEC
F
Drehzahl
2.840 1/min
Mediumtemperatur (Dauerbetrieb)
3 - 40 °C
Umgebungstemperatur
3 - 40 °C
Anschluss Einlassseite
sonstige
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
sonstige
Rohraußendurchmesser, Anschluss Auslassseite
32 mm
Druckstufe Flanschanschluss Auslassseite
PN 10
Flanschform
sonstige
Mit Entlüftung
Ja
Schutzart (IP)
IP68
Breite
539 mm
Tiefe
672 mm
Höhe
465 mm
Max. Partikelgröße
10 mm
