Viega Winkelverschraubung Maxiplex 9021 in 40mmxR1 Rotguss
Numéro d'article
77130200300
Numéro d'usine
277093
Code de commande
VI90214025
Modèle
9021
temps de montage (roturiers ??)
10 Min
Numéro de tarif douanier
74122000

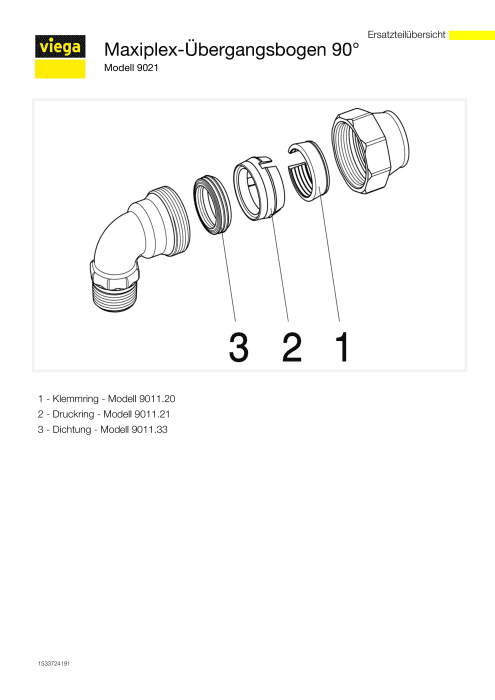

Viega Maxiplex-Übergangsbogen 90° Rotguss, Modell 9021 d: 40 R: 1
Description
Maxiplex-Übergangsbogen 90°- Rotguss- Verschraubung, R-GewindeModell 9021Artikelnummer 277 093d (Rohraußendurchmesser): 40R (Außengewinde kegelig): 1
Maxiplex-Übergangsbogen 90°- Rotguss- Verschraubung, R-Gewinde
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Winkel (Fitting)
Ausführung
2-teilig
Winkel des Bogens
90 °
Radius des Bogens
25 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
40 mm
Anschluss 1
Klemmanschluss
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
1 Zoll (25)
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
94 mm
Arbeitslänge Anschluss 1
25 mm
Länge Anschluss 2
58 mm
Schlüsselweite
36 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
