TECEflex Montageeinheit mit Wandscheiben Stichm. 80mm Siliziumbronze

77115296991 #1
77115296991 #177115296991 #277115296991 #3
Numéro d'article
77115296991
Numéro d'usine
720565
Code de commande
TEC720565
Modèle
1007000030 0240
temps de montage (roturiers ??)
29 Min
Numéro de tarif douanier
74122000
Compatible avec les paquets
Votre carte de vœux

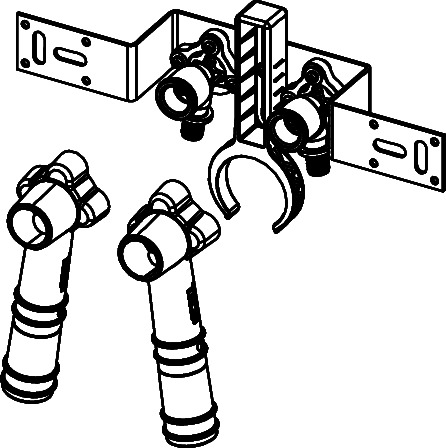

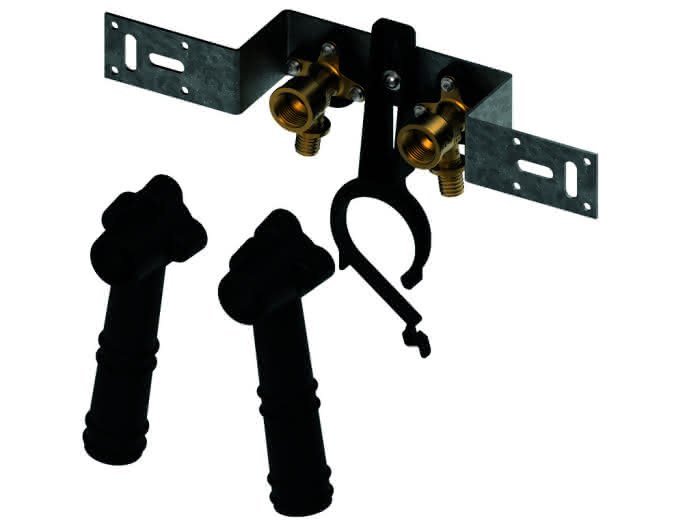

TECEflex Montageeinheit mit Wandscheiben Stichmaß 80 mm, Dimension 16 x Rp 1/2" Siliziumbronze

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Karton)
10 Stück
Édition
1 Stück
Souvent achetés ensemble
TECEflex Montageeinheit 2 WS Si-Bronze 16 x Rp 1/2", 150 mm inkl. SchalldämmboxTECEflex Montageeinheit 2 WS Si-Bronze 16 x Rp 1/2", 150 mm inkl. Schalldämmbox
PO Bogen POLO-KAL XS DN 90/15GradPO Bogen POLO-KAL XS DN 90/15Grad
Viega Verlängerung 3525 in R1/2 x Rp1/2 x 30mm RotgussViega Verlängerung 3525 in R1/2 x Rp1/2 x 30mm Rotguss
Description
Généralités
Conseil d'utilisation
TECEflex Montageeinheit mit Wandscheiben aus Siliziumbronze, Schallschutzelementen und Halter für einen HT-Ablaufbogen
Vormontierter Halter mit:
2 Schalldämmplatten
2 Wandscheiben Siliziumbronze
2 Schallschutzhauben
Halter für HT-Ablaufbogen
(ohne TECEflex Druckhülsen)
Stichmaß: 80 mm
Dimension: 16 x Rp 1/2"
Material: Siliziumbronze
Bestell-Nr.: ---
Wandscheibe auf Montageschiene
Ausführung
Doppelbrücke
Systemgebunden
Ja
Material Montageprofil
Stahl
Werkstoff des Gehäuses
Kupfer
Werkstoffgüte des Gehäuses
CuZn21Si3P (CW724R)
Oberflächenschutz
unbehandelt
Nenndurchmesser Anschluss
1/2 Zoll (15)
Rohraußendurchmesser Anschluss
17 mm
Anschluss
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Breite
308 mm
Tiefe
54 mm
Mit Verbindungsanzeige
Nein
Mit Schallschutz-Set
Ja
Mit thermischer Isolierung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KOMO-Prüfsiegel
Ja
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
Datenblatttece_4027255034662_tcdb_720565_de.pdf (598 kB)
Fotorealistisches Farb-Bildtece_4027255034662_tcb_720565_new-d.tif (717 kB)
Fotorealistisches Farb-Bildtece_4027255034662_tcb_720565_new-w.png (557 kB)
Unvermaßte Strichzeichnungtece_4027255034662_tcu_720565-d.tif (87 kB)
Unvermaßte Strichzeichnungtece_4027255034662_tcu_720565-w.png (11 kB)
CAD 2D Frontansichttece_4027255034662_tc2f-720565.dwg (811 kB)
CAD 2D Frontansichttece_4027255034662_tc2f-720565.dxf (4.1 MB)
CAD 3D-Datentece_4027255034662_tc3c-720565.stp (7.1 MB)
Leistungserklärungtece_4027255034662_tcle_zu10000057_100_b.pdf (707 kB)
