Schnellkupplung für Schlauch DN20 3/4",MS,KTW u. W270 Freigabe

20114622961 #1
20114622961 #120114622961 #220114622961 #3
Numéro d'article
20114622961
Numéro d'usine
GA33002000001
Code de commande
JS330020
Numéro de tarif douanier
74122000
Compatible avec les paquets
Votre carte de vœux

JS Schnellkupplung für Schlauch, DN20, 3/4", Messing, KTW + W270 GA33002000001

Sous quel terme de recherche auriez-vous recherché cet article ?
Édition
1 Stück
Souvent achetés ensemble
Schnellkupplung Gewindestück IG DN25 1",MS,KTW u.W270 FreigabeSchnellkupplung Gewindestück IG DN25 1",MS,KTW u.W270 Freigabe
Schnellkupplung Gewindestück IG DN20 3/4",MS,KTW u.W270 FreigabeSchnellkupplung Gewindestück IG DN20 3/4",MS,KTW u.W270 Freigabe
Schlauchschelle 16-25mm, 1/2" Schlauchschelle 16-25mm, 1/2"
Description
---
Schlösser Schnellkupplung
für Schlauch
Werkstoff nach TrinkwV und UBA
Nickelwerte nach TrinkwV und UBA
Messing
Dichtung NBR
mit KTW und W270 Freigabe
Nockenweite 40mm
passend zu allen gängigen Systemen
DN 20
Schlauchanschluss d = 3/4"
L = 51,5mm
Lt = 31mm
Betriebsdruck max. 10 bar (PN 10)
Betriebstemperatur max. 70 Grad
Trinkwasserverordnung DIN EN 1717
Techn.- u. Zertifikatsänd. vorbehalten
Fabrikat Schlösser
Klauenkupplung/Schlauchstutzen
Werkstoff
Messing
Material Dichtung
Nitrilkautschuk NBR
Durchmesser Schlauchstutzen
20,4 mm
Mit Sicherheitskragen
Nein
Nockenabstand
40 mm
Drehbar
Nein
Mit Bohrloch
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattJS_STANDARD_4044997162057_jsdb_ga33000000001.pdf (745 kB)
Fotorealistisches Farb-BildJS_STANDARD_4044997162057_jsb_dga33002000001.jpg (25 kB)
Fotorealistisches Farb-BildJS_STANDARD_4044997162057_jsb_wga33002000001.jpg (18 kB)

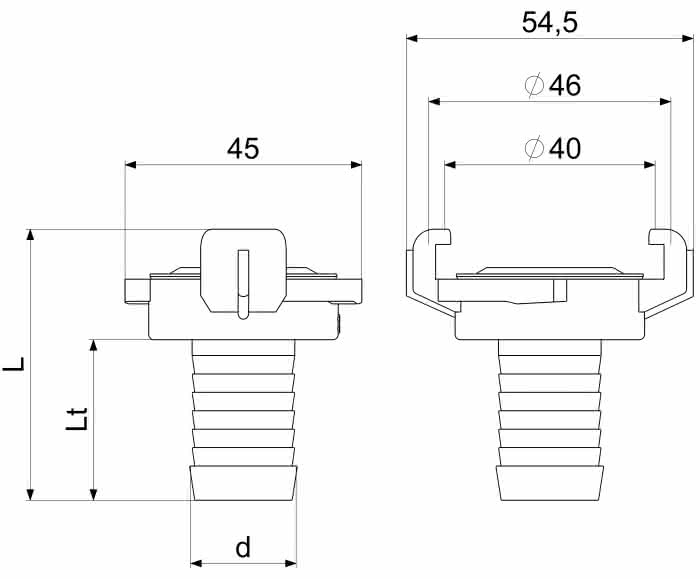

Vermaßte StrichzeichnungJS_STANDARD_4044997162057_jsv_ga33000000000.jpg (0.9 MB)
