InstallationRohrsysteme TW & HeizungViega Sanpress
Viega GmbH & Co. KG

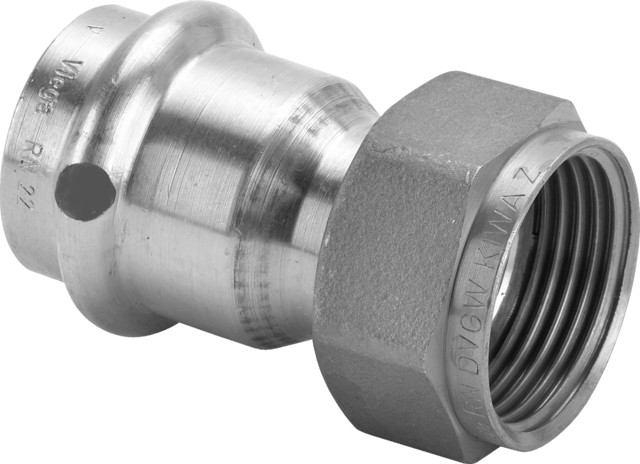

Viega Verschraubung mit SC Sanpress 2263 flachdichtend in 28mm x G1 1/4 Sibr

77072300800 #1
77072300800 #177072300800 #277072300800 #3
Numéro d'article
77072300800
Numéro d'usine
265700
Code de commande
SPV2832IK
Modèle
2263
Numéro de tarif douanier
74122000
Compatible avec les paquets
Votre carte de vœux

Viega Sanpress-Anschlussverschraubung mit SC-Contur Rotguss oder Siliziumbronze, Modell 2263 VdS-Zulassung d: 28 G: 1¼

Sous quel terme de recherche auriez-vous recherché cet article ?
UE (Karton)
50 Stück
Édition
1 Stück
ARTICLE_VARIANTS_OTHER
Souvent achetés ensemble
Viega Verschraubung mit SC Sanpress 2263 flachdichtend in 28mm x G1 1/2 SibrViega Verschraubung mit SC Sanpress 2263 flachdichtend in 28mm x G1 1/2 Sibr
Viega Verschraubung mit SC Sanpress 2263 flachdichtend in 22mm x G1 SibrViega Verschraubung mit SC Sanpress 2263 flachdichtend in 22mm x G1 Sibr
Viega Bogen 90 Grad mit SC Profipress 2416 in 28mm KupferViega Bogen 90 Grad mit SC Profipress 2416 in 28mm Kupfer
Description
Généralités
Texte de commercialisation
Conseil d'utilisation
Sanpress-Anschlussverschraubungmit SC-Contur- Rotguss oder Siliziumbronze- Pressanschluss, G-Gewinde- flachdichtendAusstattung Dichtelement EPDM, Flachdichtung EPDM, ÜberwurfverschraubungModell 2263Artikelnummer 265 700VdS-Zulassungd (Rohraußendurchmesser): 28G (Verschraubungsgewinde zylindrisch): 1¼
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
Silizium-Bronze
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
2-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
1 1/4 Zoll (32)
Rohraußendurchmesser Anschluss 2
35 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zeta-Wert
0,5
Zugfest
Ja
Länge
52 mm
Länge Anschluss 1
42 mm
Arbeitslänge Anschluss 1
18 mm
Länge Anschluss 2
10 mm
Schlüsselweite
46 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
VdS-geprüft
Ja
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
Téléchargements et BauDocs

Tous les

Offre
Préparation du chantier
Remise du chantier
DatenblattViega_4015211265700_265_700_datenblatt_de_de_de.pdf (389 kB)
InstallationshinweiseViega_4015211265700_anleitung_sanpress___v28___de___de.pdf (3.5 MB)
Fotorealistisches Farb-BildViega_4015211265700_vib_m_2263_w_11_1.jpg (94 kB)
Fotorealistisches Farb-BildViega_4015211265700_vib_m_2263_d_11_1.jpg (747 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211265700_vis_m_2263_w_11_1.jpg (76 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211265700_vis_m_2263_d_11_1.jpg (552 kB)
Unvermaßte StrichzeichnungViega_4015211265700_viu_m_2263_w_26_1.jpg (45 kB)
Unvermaßte StrichzeichnungViega_4015211265700_viu_m_2263_d_26_1.jpg (30 kB)
NachhaltigkeitszertifikateViega_4015211265700_2024-01-25_ift-epd-vsp-670_viega_sanpress.pdf (1.6 MB)
documentViega_4015211265700_2026-03-26_ift-epd-vsp-670_viega_sanpress.pdf (1.6 MB)
Deeplink Herstellerseite
Montageanleitungcf91f6f6412eebc6ac11409429374915_de_de.pdf (3.51 MB)
Datenblattde_de-web_de-265700.pdf (189.91 kB)
Datenblattde_de-web_de-265700.pdf (189.91 kB)
Montageanleitungga_sanpress_21_de_de.pdf (3.6 MB)
Montageanleitungga_sanpress_21_de_de.pdf (3.6 MB)
