Viega T-Stück mit SC Sanpress 2217.2 in 15mm x Rp1/2 x 15mm Siliziumbronze
Numéro d'article
77070900200
Numéro d'usine
115630
Code de commande
SPT1515I
Modèle
2217.2
temps de montage (roturiers ??)
9 Min
Numéro de tarif douanier
74122000
Compatible avec les paquets
Votre carte de vœux

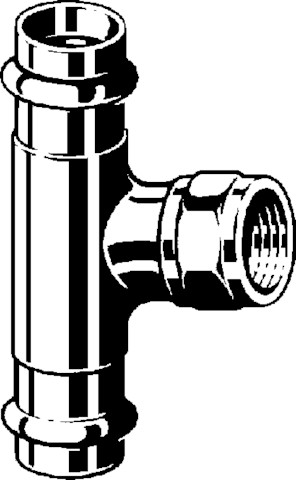

Viega Sanpress-T-Stück mit SC-Contur Rotguss oder Siliziumbronze, Modell 2217.2 d1: 15 Rp: ½ d2: 15
Description
Sanpress-T-Stückmit SC-Contur- Rotguss oder Siliziumbronze- Pressanschlüsse, Rp-GewindeAusstattung Dichtelemente EPDM, MehrkantModell 2217.2Artikelnummer 115 630d1 (Rohraußendurchmesser): 15Rp (Innengewinde zylindrisch): ½d2 (Rohraußendurchmesser): 15
Sanpress-T-Stückmit SC-Contur- Rotguss oder Siliziumbronze- Pressanschlüsse, Rp-GewindeAusstattung Dichtelemente EPDM, Mehrkant
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
Silizium-Bronze
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Bronze
Werkstoffgüte Anschluss 3
Silizium-Bronze
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Ja
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 12
Rohraußendurchmesser Anschluss 1
15 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
1/2 Zoll (15)
Rohraußendurchmesser Anschluss 2
18 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Nenndurchmesser Anschluss 3
DN 12
Rohraußendurchmesser Anschluss 3
15 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Bronze
Länge Anschluss 1
41 mm
Arbeitslänge Anschluss 1
19 mm
Zugfest
Ja
Länge Anschluss 2
21 mm
Arbeitslänge Anschluss 2
11 mm
Länge Anschluss 3
41 mm
Arbeitslänge Anschluss 3
19 mm
Schlüsselweite
26 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
105 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
VdS-geprüft
Ja
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575
2
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575
0,7
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575
1,1
Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575
1,2
Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575
2,2
Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575
1,5
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
