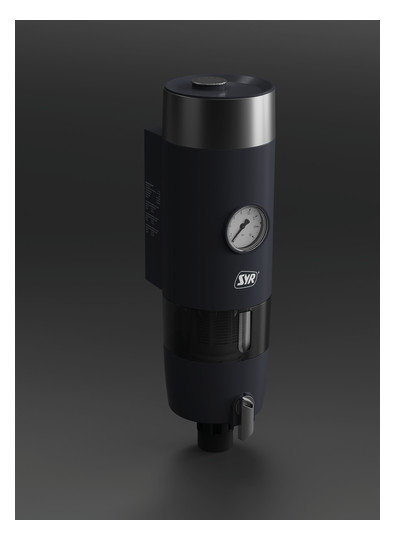

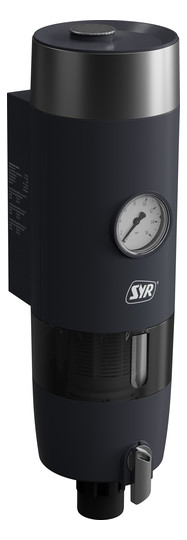

SYR DRUFI Lock max FR Rückspülfilter ohne Druckminderer
Numéro d'article
99903336922
Numéro d'usine
2315.02.085
Code de commande
SYR231502085
Numéro de tarif douanier
84212100
BLACKLANE - DRUFI+ Lock max FR, Drufi+ max 2315 FR
Description
Der BLACKLANE - DRUFI+ Lock max FR ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Armaturenkombination aus einem halbautomatischen Rückspülfilter nach DIN EN 13443. Durch die integrierte Bauform ist der Einbau auch bei beengten Verhältnissen möglich. Zur Montage in die Rohrleitung dienen die separat zu bestellende Lock-Flansche DN 40 und DN 50, die die Montage ohne Verschraubung in senkrechte und waagerechte Leitungen ermöglichen. An den Ablauftrichter kann wahlweise ein Kunststoffrohr DN 50 angeschlossen werden.
Der BLACKLANE - DRUFI+ Lock max FR besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter aus nichtrostendem Stahlgewebe. Zusätzlich ist er mit einem Manometer 16 bar und einer elektronischen Wartungserinnerung ausgerüstet.
Technische Daten:
Betriebsdruck: min. 2 bar, max. 16 bar
Betriebstemp.: 30 °C
Medium: Trinkwasser
Durchlassweite: 90 - 125 µm
Durchflussleistung: DN 40: 9,0 m3/h bei Delta p 0,2 bar
DN 50: 9,2 m3/h bei Delta p 0,2 bar
DN 40: 14,5 m3/h bei Delta p 0,5 bar
DN 50: 15 m3/h bei Delta p 0,5 bar
Der BLACKLANE - DRUFI+ Lock max FR besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter aus nichtrostendem Stahlgewebe. Zusätzlich ist er mit einem Manometer 16 bar und einer elektronischen Wartungserinnerung ausgerüstet.
Technische Daten:
Betriebsdruck: min. 2 bar, max. 16 bar
Betriebstemp.: 30 °C
Medium: Trinkwasser
Durchlassweite: 90 - 125 µm
Durchflussleistung: DN 40: 9,0 m3/h bei Delta p 0,2 bar
DN 50: 9,2 m3/h bei Delta p 0,2 bar
DN 40: 14,5 m3/h bei Delta p 0,5 bar
DN 50: 15 m3/h bei Delta p 0,5 bar
BLACKLANE - DRUFI+ Lock max FR
Kompaktarmatur für Hauseingangsinstallation
Der BLACKLANE - DRUFI+ Lock max FR ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Kompaktarmatur. Er enthält einen mechanisch wirkenden, halbautomatischen Rückspülfilter nach DIN EN 13443-1 und sorgt für zuverlässige Partikelentfernung aus dem Trinkwasser.
Dank der kompakten Bauform ergibt sich eine besonders kurze Baulänge, sodass der Einbau auch bei beengten Platzverhältnissen problemlos möglich ist. Für die Montage in die Rohrleitung wird der separat zu bestellende BLACKLANE - SYRLock-Flansch LF DN 40 oder DN 50 benötigt, der eine Installation in senkrechte und waagerechte Leitungen ermöglicht. An den Ablauftrichter kann wahlweise ein Kunststoffrohr DN 50 angeschlossen werden.
Vorteile und Ausstattung
• Halbautomatischer Rückspülfilter aus nichtrostendem Stahlgewebe
• Kompakte Bauform für kurze Baulänge und Einbau bei beengten Platzverhältnissen
• Montage über separaten BLACKLANE - SYRLock-Flansch LF DN 40 oder DN 50 in waagerechte oder senkrechte Leitungen
• Anschlussmöglichkeit für Kunststoffrohr DN 50 am Ablauftrichter
• Flanschdichtung, Innensechskantschrauben und Montageschlüssel zur einfachen Montage
Kompaktarmatur für Hauseingangsinstallation
Der BLACKLANE - DRUFI+ Lock max FR ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Kompaktarmatur. Er enthält einen mechanisch wirkenden, halbautomatischen Rückspülfilter nach DIN EN 13443-1 und sorgt für zuverlässige Partikelentfernung aus dem Trinkwasser.
Dank der kompakten Bauform ergibt sich eine besonders kurze Baulänge, sodass der Einbau auch bei beengten Platzverhältnissen problemlos möglich ist. Für die Montage in die Rohrleitung wird der separat zu bestellende BLACKLANE - SYRLock-Flansch LF DN 40 oder DN 50 benötigt, der eine Installation in senkrechte und waagerechte Leitungen ermöglicht. An den Ablauftrichter kann wahlweise ein Kunststoffrohr DN 50 angeschlossen werden.
Vorteile und Ausstattung
• Halbautomatischer Rückspülfilter aus nichtrostendem Stahlgewebe
• Kompakte Bauform für kurze Baulänge und Einbau bei beengten Platzverhältnissen
• Montage über separaten BLACKLANE - SYRLock-Flansch LF DN 40 oder DN 50 in waagerechte oder senkrechte Leitungen
• Anschlussmöglichkeit für Kunststoffrohr DN 50 am Ablauftrichter
• Flanschdichtung, Innensechskantschrauben und Montageschlüssel zur einfachen Montage
Der BLACKLANE - DRUFI+ Lock max FR wird direkt in die Hauseingangsinstallation eingebaut. Der SYRLock Flansch gewährleistet eine flexible und stabile Installation.
Um Schäden zu vermeiden bzw. rechtzeitig zu erkennen, sind die Trinkwasser-Installationen und die dort eingebauten und angeschlossenen Apparate und Armaturen nach DIN EN 806-5 fristgerecht zu inspizieren und zu warten.
Außerhalb des Geltungsbereiches der europäischen Normen sind nationale Installations- und Wartungsvorschriften einzuhalten.
Um Schäden zu vermeiden bzw. rechtzeitig zu erkennen, sind die Trinkwasser-Installationen und die dort eingebauten und angeschlossenen Apparate und Armaturen nach DIN EN 806-5 fristgerecht zu inspizieren und zu warten.
Außerhalb des Geltungsbereiches der europäischen Normen sind nationale Installations- und Wartungsvorschriften einzuhalten.
Rückspülfilter
Werkstoff des Gehäuses
Kunststoff
Werkstoffgüte des Gehäuses
faserverstärkter Kunststoff
Oberflächenschutz
unbehandelt
Material Filterelement
Edelstahl 316 Ti (1.4571)
Anschluss
Flansch
Mit Kupplung
Nein
Mit Druckminderer
Ja
Mit Manometer
Ja
Mit freiem Auslauf
Ja
Filterelement wechselbar
Nein
Rechtwinklige Ausführung
Nein
Maschenweite Filterelement
90 - 125 µm
Filtergefäß Edelstahl
Nein
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Max. Mediumtemperatur (Dauerbetrieb)
30 °C
Max. Druckdifferenz bei 20 °C
0,2 bar
Automatischer Schmutzablauf
Nein
Motorgesteuerter Schlammschaber
Nein
DVGW-Siegel für Wasser
Ja
