Roth Funk-Anschlussmodul Touchline PL Project
Numéro d'article
99901848960
Numéro d'usine
1135010033
Code de commande
RO1135010033
Numéro de tarif douanier
85369095

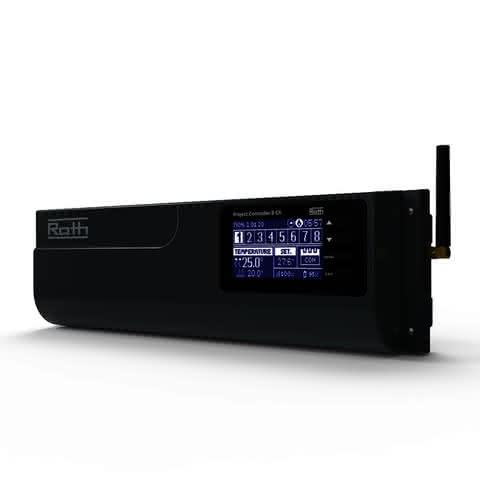

Roth Funk-Anschlussmodul Touchline PL 8-Kanal Project
Description
Anschlusseinheit zur kabellosen Kommunikation mit max. 8 Funk-Raumbediengeräten Touchline® PL und max. 8 Funk-Bodentemperaturfühler Touchline® PL.
Einfache Bedienung und Einrichtung durch großes, beleuchtetes LC-Display und 4 Bedientasten.
Nur für Heizbetrieb. Mit intelligentem Brenner- und Pumpenausgang, Blockierschutzfunktion für Pumpe und Ventile und übersichtlichem Anschlussbereich für die Stellantriebe 230 V NC oder alternativ 230 V NO. Kanal 1-3 für je 4 Stellantriebe, Kanal 4-8 für je 2 Stellantriebe, bei Bedarf 4 Stellantriebe pro Kanal möglich.
Manuelle Ansteuerung Ventile für Spülfunktion möglich.
Wichtig: Für die Montage im Verteilerschrank muss der Roth Verteilerschrank UP auf = 100 mm, der Verteilerschrank UP HS auf = 120 mm Tiefe ausgezogen werden.
Geeignet für Wandmontage oder auf 35 mm Hutschiene.
Anschluss: 230 V
Verpackungseinheit: 1 Stück
Einfache Bedienung und Einrichtung durch großes, beleuchtetes LC-Display und 4 Bedientasten.
Nur für Heizbetrieb. Mit intelligentem Brenner- und Pumpenausgang, Blockierschutzfunktion für Pumpe und Ventile und übersichtlichem Anschlussbereich für die Stellantriebe 230 V NC oder alternativ 230 V NO. Kanal 1-3 für je 4 Stellantriebe, Kanal 4-8 für je 2 Stellantriebe, bei Bedarf 4 Stellantriebe pro Kanal möglich.
Manuelle Ansteuerung Ventile für Spülfunktion möglich.
Wichtig: Für die Montage im Verteilerschrank muss der Roth Verteilerschrank UP auf = 100 mm, der Verteilerschrank UP HS auf = 120 mm Tiefe ausgezogen werden.
Geeignet für Wandmontage oder auf 35 mm Hutschiene.
Anschluss: 230 V
Verpackungseinheit: 1 Stück
Für die Montage im Verteilerschrank muss der Roth Verteilerschrank UP auf = 100 mm, der Verteilerschrank UP HS auf = 120 mm Tiefe ausgezogen werden.
Geeignet für Wandmontage oder auf 35 mm Hutschiene.
Geeignet für Wandmontage oder auf 35 mm Hutschiene.
Zonenregler
Versorgungsspannung
230 V
Ausgangsspannung
230 V
Vernetzbar über Funk (standardmäßig)
Ja
Anschluss für externe Antenne
Ja
Smart Control
Nein
Anzahl der Kanäle/Zone
8
Max. Kapazität pro Kanal
633 VA
Empfangsfrequenz
868 MHz
Geeignet für Heizung
Ja
Geeignet für Kühlen
Nein
Mit Zeitschaltuhr
Nein
Mit zusätzlichem Kontakt
Ja
Kontaktausführung
Schließer (NO)
Max. Spannung der Kontakte
230 V
Max. Kontaktbelastung
0,5 A
Schutzart (IP)
IP20
Breite
335 mm
Höhe
106 mm
Tiefe
72,54 mm
