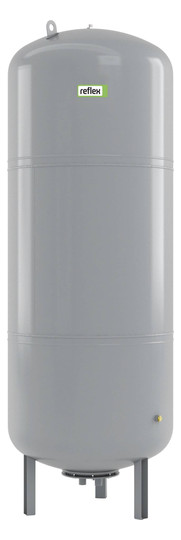

Reflex Pumpendruckhaltung Variomat Folgegefäß VF 800, grau
Description
Variomat VF
Membran-Ausdehnungsgefäß für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen, drucklos, gegenüber der Atmosphäre geschlossen. Zulassung gemäß EU-Druckgeräterichtlinie 2014/68/EU. Gefässe sind gebaut nach DIN EN 13831 und VDI 4708 bzw. AD 2000.
stehend mit Fußkonstruktion
austauschbare Vollmembran nach DIN EN 13831
außen kunststoffbeschichtet
mit Peilrohrentgasung
inklusive angeschweißter seitlicher Muffe zum Anschluss eines Membranbruchmelders
Grundgefäße VG inkl. Messumformer für Niveaumessung
Membran-Ausdehnungsgefäß für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen, drucklos, gegenüber der Atmosphäre geschlossen. Zulassung gemäß EU-Druckgeräterichtlinie 2014/68/EU. Gefässe sind gebaut nach DIN EN 13831 und VDI 4708 bzw. AD 2000.
Das Nennvolumen der Gefäße beträgt 200–5.000 Liter, wobei Sondergrößen bis 10.000 Liter auf Anfrage lieferbar sind. Die Steuereinheit fungiert als Kombigerät für Druckhaltung mit 1 oder 2 Pumpen sowie Überströmventilen (als Motorkugelhähne mit patentierter Schaltung zum automatischen hydraulischen Abgleich).
Druckhaltestation
Druckstufe Artikel
PN 6
Max. Arbeitsdruck
6 bar
Platzierung horizontal
Nein
Max. Mediumtemperatur (Dauerbetrieb)
70 °C
Mit austauschbarer Membran
Ja
Nenndurchmesser Ausdehnungsanschluss
1 Zoll (25)
Rohraußendurchmesser Ausdehnungsanschluss
33,7 mm
Höhe
2.272 mm
Durchmesser
740 mm
