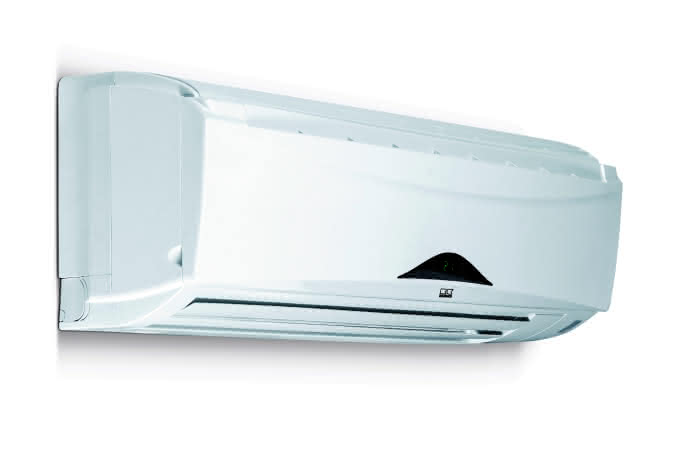

RK Klima Kaltwasser WLT 40-2 EC 1614841

Kaltwasser-Wandgerät mit EC-Ventilator und 2-Wege-Ventil in 2-Leiter-AusführungGerätegehäuse aus weißem, schlagfestem Kunststoff (ähnlich RAL 9016). Gerätebefestigung mittels rückseitig einzuhängender Wandhalterung.Luftzuführung über großzügige Lufteintrittsgitter an Geräteoberseite. Lufteintrittsgitter über Schnell-Montage-System einfach zu entfernen, um Wärmetauscher bei Gerätewartung zu reinigen und desinfizieren. Zwei separate Luftfilter einzeln herausnehmbar und über Fronseite leicht zugänglich. Luftaustritt über horizontale Luftleitlamellen sowie manuell einstellbare, vertikale Lamellen möglich. Horizontale Luftleitlamellen individuell per Fernbedienung einstellbar sowie Möglichkeit eines automatischen Swing-Betriebes zur optimierten Luftverteilung im Raum. Einfache Demontage der horizontalen Luftleitlamellen über Schnell-Montage-System zur Reinigung der Tangential-Lüfterwalze bei Gerätewartung.Wärmetauscher-Register in Kupfer-/Aluminium- Ausführung aus nahtlos gezogenem Kupferrohr mit formschlüssig aufgebrachten Aluminium-Lamellen zur Vergrößerung der Wärmetauscherfläche, geeignet für Wasser oder Wasser-Glykolgemisch bis +70°C Mediumtemperatur. Betriebsgrenze des Wärmetauschers bei 16 bar, Dichtigkeit werkseitig getestet bis 24 bar. Rohranschlüsse in metrischer Ausführung. Freie Wahl der bauseitigen Hydraulik-Verbindung, da Rohrenden ohne vorgegebenen Übergang ausgeführt sind. Entlüftungs- und Entleerungsventil im Gerät verbaut. Schlauch zur Geräteentleerung in Kondensatauffangwanne unterhalb des Wärmetauschers geführt.Laufruhiger, geräuscharmer Radial-Ventilator mit elektronisch geregeltem EC-Ventilatormotor, statisch und dynamisch gewuchtet. Tangential angebrachte Lüfterwalze für gleichmäßige Luftverteilung und optimale Ausnutzung der Wärmetauscherfläche.Serienmäßig installiertes 2-Wege-Ventil zur Regelung des Mediumvolumenstroms durch den Wärmetauscher bei Kühl- / Heizanforderung oder via Bypass-Abgang in den Rücklauf.Isolierte Kondensatwanne aus Kunststoff zum Sammeln des am Wärmetauscher entstehenden Kondenswassers. Kondensatschlauch zum Abführen des Kondensates an Gerätehinterseite montiert, werkseitig mit Abgang nach links oder individuell auch mit Abgang nach rechts möglich durch Umstecken des Schlauches. Zugänglichkeit des Klemmblocks für Anschluss der Netzzuleitung über abnehmbare Geräteecke, auch bei bereits installiertem Gerät. Regelung Nahezu stufenlose Drehzahlregelung im Bereich von ca. 25…100% zur benutzerspezifischen Anpassung der Ventilatordrehzahl möglich. Wartungsfreie EC-Motoren mit Permanentmagneten ermöglichen deutlich bessere Wirkungsgrade und konstantere Medium- und Raumtemperaturen verglichen mit dreistufigen AC-Motoren, besonders im kleinen Drehzahlbereich. Bei Bedienung über IR-Fernbedienung ist eine manuelle Vorwahl oder automatische Anpassung von fünf Drehzahlen möglich. Bei der Bedienung über eine externe Regelung sind drei Drehzahlen und bei der Bedienung über ein 0…10V DC Regelsignal ein stufenloser Drehzahlbereich möglich. So kann die erzeugte Leistung und die Schallemission optimal an den aktuellen Bedarf angepasst werden.Silent-Funktion für Anwendungen mit besonders hohen Ansprüchen an Schallemissionen mittels Fernbedienung anwählbar. Niedrigste Lüfterstufe sorgt für Maximierung des Komfortempfindens, da die Luftumwälzung im Silent-Betrieb nahezu unbemerkt umgesetzt wird. Schalldruckpegel in Silent-Funktion lediglich 23 dB(A). Turbo-Funktion per Fernbedienung wählbar, um die maximale Geräteleistung bei Bedarf schnellstmöglich abrufen zu können. Betrieb mit im Lieferumfang befindlichen IR-FernbedienungDie Bedienung des Gerätes erfolgt mit einer fünfstufigen Ventilatordrehzahl in den Stufen „Turbo“, „High“, „Medium“, „Low“ und „Silent“ über eine handliche IR-Fernbedienung mit Anzeigedisplay. Manuelle Wahl der Betriebsarten „Ventilieren“, „Kühlen“, „Heizen“, „Entfeuchten“, „Timer“, „Nachtanhebung“ und „Automatik“. Drehzahl des Ventilators manuell vorwählbar, selbständige Drehzahlanpassung an den Kühlbedarf im Automatikbetrieb. Wiederanlauf nach Spannungsausfall. Aufbau eines internen Netzwerkes mit einem Führungsgerät (Master) und bis zu 31 Folgegeräte (Slave), unterschiedlicher Baugröße, möglich. Geräte durch Einstellung der Geräteadresse auf DIP-Schaltern der Geräteplatine einzeln adressierbar. Betrieb mit bauseitiger RegelungVentilator stufenlos über 0-10V DC Signal ansteuerbar, um Ventilatordrehzahl exakt an die geforderte Kühllast im Raum anzupassen. Auch ist 3-stufige Einstellung des Ventilators über 3-Stufen-Schalter (230V) plus Automatikbetrieb möglich. SchaltkontaktePotentialfreier Sammelstörmeldekontakt zur Signalisierung einer vorliegenden Gerätestörung zur Weiterverarbeitung einer bauseitigen Gebäudeleittechnik oder zur Verwendung einer Störmeldeeinrichtung. Externer Start- / Stopp-Kontakt zur Freigabe / Sperrung des Gerätes von einer externen Stelle. Externe Umschaltung der Betriebsarten Kühlen und Heizen über 230V Signal möglich. Modbus-Schnittstelle RS485 zur Geräteimplementierung in Gebäudeleittechnik serienmäßig. Umfangreiches Modbus-Datenprotokoll integriert (Abfrage und Vorgabe von Sollwerten, Betriebszuständen, Ventilatorstufen, Swing-Betrieb, Abfrage von Fehlercodes, Sensorwerten…) Als Zubehör lieferbar:Kabel-Fernbedienung KF21Präzisions-Raumtemperatur-Regelung RR21.2Präzisions-Raumtemperatur-Regelung RR22.2Kondensatpumpe KP8Technische Leistungsdaten:Typenbezeichnung REMKO WLT 40-2 ECNennkühlleistung 1) [kW] 3,73 (0,82-3,73)Nennheizleistung 2) [kW] 4,85 (1,22-4,85)Einsatzbereich (Raumvolumen), ca. [m³] 110Arbeitsbereich, Innengerät [°C] +16 bis +35Luftvolumenstrom, min.-max.[m³/h] 150-625Schalldruckpegel 3), min.-max. [dB(A)] 23-45Spannungsversorgung [V/Ph/Hz] 230/1/50Schutzart IP X0Elektr. Nennleistungsaufnahme [W] 31Elektr. Nennstromaufnahme [A] 0,29Betriebsmedium Wasser, max. 35% Ethylen-/PropylenglykolBetriebsdruck, max., Medium [kPa] 1600Betriebsgrenzen Medium [°C] +4 bis +70Nennvolumenstrom, Medium [m³/h] 0,64Nenndruckverluste, intern Kühlen [kPa] 31,3Mediumanschlüsse [mm] 12Mediuminhalt [l] 2Kondensatanschluss [mm] 16Abmessungen Gerät (H/B/T) [mm] 315/824/245Gewicht [kg] 121) Raumtemperatur TK 27°C, FK 19°C, Mediumeintritt 7°C, Mediumaustritt 12°C, 0% Glykolkonzentration, max. Luftvolumenstrom2) Raumtemperatur TK 20°C, Mediumeintritt 50°C, Nennvolumenstrom wie im Kühlbetrieb, 0% Glykolkonzentration, max. Luftvolumenstrom3) Abstand 1 m FreifeldVerfügbares Zubehör:1665086 Kabel-Fernbedienung KF 22 KWD (EC), WLT EC, Basic1665087 Kabel-Fernbedienung KF 23 KWD (EC), WLT EC, Premium1611401 Präzisions-Raumtemp.regelung RR21.2, IP 30, KWK-EC, PWN-H1611403 Raumtemperatur-Regelung RR 22.2 für EC Geräte1611380-1 Sensor Raumtemperatur RR 21.0/RR 22.0 , 10K1611381-1 Sensor Vorlauftemperatur RR21.0/RR22.0, 10K1613125 Kondensatpumpe, KP-8
