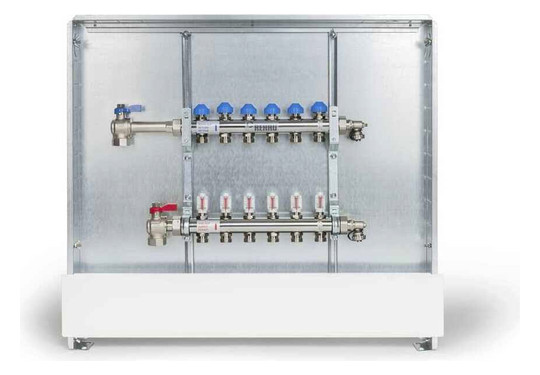

RAUTHERM Unit UP 110 HKV-D V2A 5 Kreise KGH vertikal links

RAUTHERM Unit UP 110 HKV-D V2A
5 Kreise KGH vertikal links
Vormontierte Verteilereinheiten
REHAU Heizkreisverteiler Edelstahl HKV-
D
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz-bzw.
Kühlkreise
Werkstoff: Verteiler/Sammler aus
Edelstahl 1.4301
Konsolen: Stahl verzinkt
Eigenschaften: schallgedämmte
Verteilerkonsolen wahlweise rechts-
oder
linksseitig vormontiert flachdichtender
90 Grad KFE-Hahn mit Mutter G1
zur Entlüftung und Entleerung,
Heizkreisanschluss G 3/4 Eurokonus mit
einem jeweiligen Mittenabstand von 50
mm, Heizkreisverteiler auf
Konsolen vormontiert
Verteilerrohr DN 25 mit integrierten
Durchflussmengenmessern
Anzeigebereich 0-6 l/min zur Absperrung
nach DIN EN 1264 Teil 4.
Sammlerrohr DN 25 mit integrierten
Regulierventilen zur normgerechten
Voreinstellung der einzelnen Heiz- bzw.
Kühlkreise und Handradkappen blau,
Ventile zur Adaptierung der REHAU
Stellantriebe.
REHAU Eckkugelhahn-Set G1 für HKV
Edelstahl
Zum absperrbaren Anschluss an
Primärzuleitung, wahlweise rechts- oder
linksseitig am Heizkreisverteiler
vormontiert
Werkstoff: vernickeltes Messing
bestehend aus:
- Kugelhahn G1 rot mit Überwurfmutter
und Dichtung
- Kugelhahn G1 blau mit Überwurfmutter
und Dichtung
für Außengewinde:G1
REHAU Verteilerschrank UP 110/ weiß
Werkstoff: Schrank aus Stahlblech
lackiert ähnlich RAL 9016 verkehrsweiß
Eigenschaften: stufenlose
Höhenverstellung von 705-885 mm,
Bautiefe durch umlaufend stufenlos
verstellbaren 30 mm breiten
Blendrahmen von 110-160 mm, horizontal
und vertikal einstellbare
Verteilerbefestigung, vorgestanzte
Ausprägungen zur
beidseitigen vertikalen
Anschlussmöglichkeit, beidseitig
horizontal und vertikal vorgestanzte
Ausprägungen zur
Kabeleinführung, Umlenkrohr, Estrich-
Abschlussblende und Blendrahmen
tiefenverstell- und demontierbar,
Schranktür mit
Verriegelung, Einbaugehäuse mit
Spritzschutz aus Karton, Klarsichthülle
mit Vordruck für Druckprüfprotokoll,
Funktionsheizprotokoll und
Heizkreisbeschriftung auf
Türinnenseite, Blendrahmen und Tür
separat in Luftpolsterfolie verpackt.
Hinweis:
- Klemmringverschraubungen bitte
separat bestellen!
- auftragsbezogene Fertigung, von
Retoure ausgeschlossen
Verteilerabgänge:5
Breite ohne Rahmen:750,0000 mm
Höhe:705-885
Tiefe:110-160

kein Verwendungshinweis notwendig
