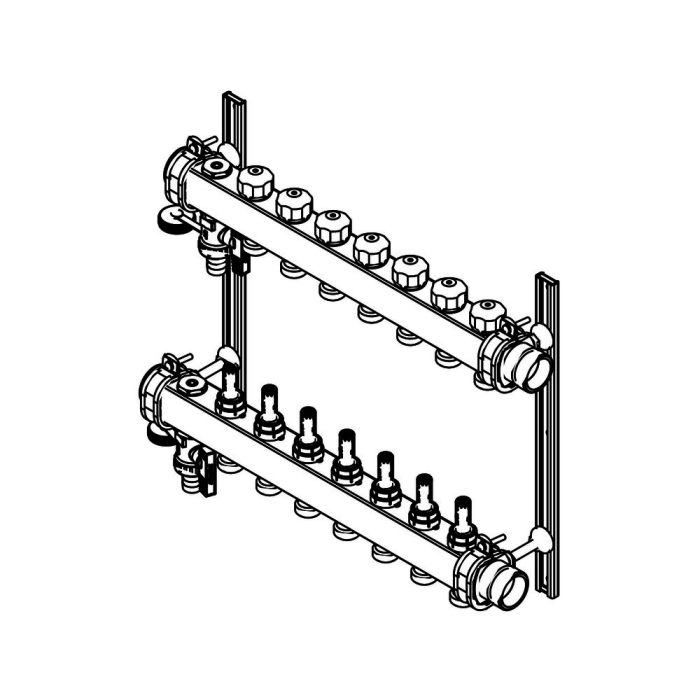

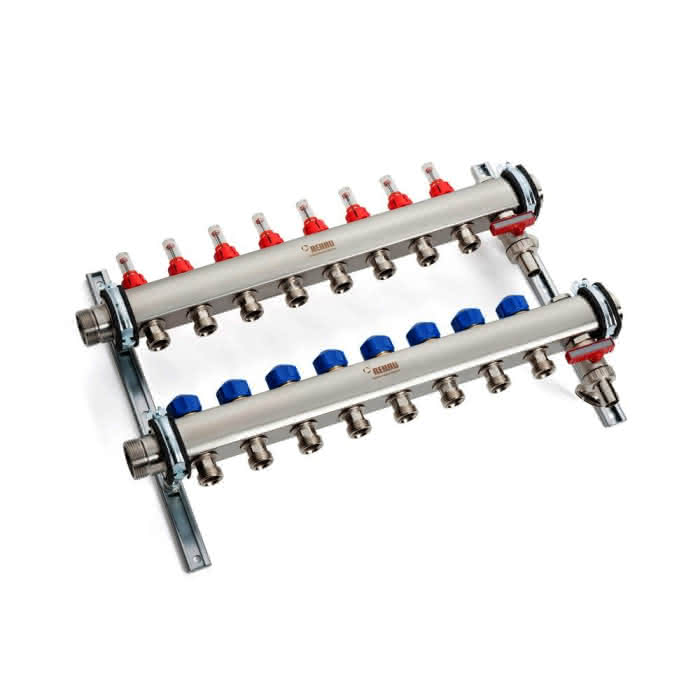

RAUTHERM Industrieverteiler IM-D S 32 8 Kreise
Numéro d'article
99902013750
Numéro d'usine
14700701001
Code de commande
REH14700701001
temps de montage (roturiers ??)
1 Std 33 Min
Numéro de tarif douanier
84818099
RAUTHERM Industrieverteiler IM-D S 32 8 Kreise
Description
RAUTHERM Industrieverteiler IM-D S 32
8 Kreise
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Eigenschaft:
- Verteilerrohr im Vorlauf mit integrierten und absperrbaren Durchflussmessern nach EN 1264-4
- Sammlerrohr im Rücklauf mit integrierten Thermostatventilen M 30 x 1,5 zur Absperrung der einzelnen Heiz-/Kühlkreise und Aufnahme von REHAU Stellantrieben
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Edelstahl
8 Kreise
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Eigenschaft:
- Verteilerrohr im Vorlauf mit integrierten und absperrbaren Durchflussmessern nach EN 1264-4
- Sammlerrohr im Rücklauf mit integrierten Thermostatventilen M 30 x 1,5 zur Absperrung der einzelnen Heiz-/Kühlkreise und Aufnahme von REHAU Stellantrieben
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Edelstahl
RAUTHERM Industrieverteiler IM-D S 32
8 Kreise
als Industrieverteiler und Sammler zur
Anbindung der einzelnen Heiz-
bzw. Kühlkreise.
Werkstoff: Edelstahlspezialprofil
1.4301, Konsole Stahl verzinkt.
Einseitig Anschlussgewinde G 1 1/4 AG,
flachdichtend.
Einseitig Spezialstopfen.
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im
REHAU-Verteilerschrank oder an der
Wand.
Im Vorlaufbalken: voreinstellbare,
absperrbare Durchflussmengenmesser
mit Anzeigebereich 0-8 l/min nach DIN
EN 1264-4, mit Memoryring zur
Visualisierung der
Durchflussmengenmesser, integrierter
Entlüfter, Füll-
/Entleerungshahn mit Anschlussgewinde G
3/4 für Schlauchanschluss.
Im Rücklaufbalken: Ventileinsätze mit
Anschlussgewinde M30 x 1,5, mit
Bauschutzkappe, integrierter Entlüfter-
Füll- /Entleerungshahn, mit
Anschlussgewinde G 3/4 für
Schlauchanschluss.
Heizkreisanschluss G 3/4 Eurokonus nach
DIN EN 16313 mit einem
jeweiligen Mitten-Abstand von 55 mm.
Haltekonsole aus verzinktem Stahl mit
schallgedämmten Schellen.
Industrieverteiler vormontiert und
druckgeprüft.
Höhe gesamt:385,0000 mm
Verteilerabgänge:8
Baulänge gesamt:585,0000 mm
Bautiefe:126,0000 mm
Mittenabstand V/R:250,0000 mm
Mittenabst. Wand VL:60,0000 mm
Mittenabst. Wand RL:95,0000 mm
Tiefe gesamt:126,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:6 BAR
Max. Dauerbetriebstemperatur:70 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:EDELSTAHL
Anzeigebereich DFM:0 - 8 L/MIN
8 Kreise
als Industrieverteiler und Sammler zur
Anbindung der einzelnen Heiz-
bzw. Kühlkreise.
Werkstoff: Edelstahlspezialprofil
1.4301, Konsole Stahl verzinkt.
Einseitig Anschlussgewinde G 1 1/4 AG,
flachdichtend.
Einseitig Spezialstopfen.
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im
REHAU-Verteilerschrank oder an der
Wand.
Im Vorlaufbalken: voreinstellbare,
absperrbare Durchflussmengenmesser
mit Anzeigebereich 0-8 l/min nach DIN
EN 1264-4, mit Memoryring zur
Visualisierung der
Durchflussmengenmesser, integrierter
Entlüfter, Füll-
/Entleerungshahn mit Anschlussgewinde G
3/4 für Schlauchanschluss.
Im Rücklaufbalken: Ventileinsätze mit
Anschlussgewinde M30 x 1,5, mit
Bauschutzkappe, integrierter Entlüfter-
Füll- /Entleerungshahn, mit
Anschlussgewinde G 3/4 für
Schlauchanschluss.
Heizkreisanschluss G 3/4 Eurokonus nach
DIN EN 16313 mit einem
jeweiligen Mitten-Abstand von 55 mm.
Haltekonsole aus verzinktem Stahl mit
schallgedämmten Schellen.
Industrieverteiler vormontiert und
druckgeprüft.
Höhe gesamt:385,0000 mm
Verteilerabgänge:8
Baulänge gesamt:585,0000 mm
Bautiefe:126,0000 mm
Mittenabstand V/R:250,0000 mm
Mittenabst. Wand VL:60,0000 mm
Mittenabst. Wand RL:95,0000 mm
Tiefe gesamt:126,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:6 BAR
Max. Dauerbetriebstemperatur:70 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:EDELSTAHL
Anzeigebereich DFM:0 - 8 L/MIN
kein Verwendungshinweis notwendig
Verteiler für hydraulischen Heiz-/Kühlkreislauf
Werkstoff
rostfreier Stahl
Position Primäreranschluss
links/rechts
Primäreranschluss
Außengewinde (metrisch)
Nenndurchmesser Primäreranschluss
1 1/2 Zoll (40)
Erweiterbar
Ja
Max. Anzahl zusätzlicher Heizkreise
20
Mit Umwälzpumpe
Nein
Mit Thermometer
Nein
Mit Entlüftung
Ja
Sekundäreranschluss
sonstige
Verschließbare Heizkreise
Ja
Mit Wandbefestigungsbügel
Ja
Tiefe
126 mm
