PAM GLOBAL Plus Geruchsverschluss DN 100
Numéro d'article
99902985508
Numéro d'usine
288089
Numéro de tarif douanier
73071190
PAM GLOBAL Plus Geruchsverschluss DN 100
Description
PAM GLOBAL Plus Geruchsverschluss DN 100 PAM GLOBAL Plus-System (KML):
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. Mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL Plus. Qualitätsgeprüft
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme -
Vereinbarungen mit dem ZVSHK und dem BTGA. Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250µm) außen verzinkt (130g/qm).
Außenbeschichtung mit Acryllack (40µm) in grauem Farbton. Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen
von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse: A2-s1, d0 nichtbrennbar.
Verlegung: Nach Pam Building Verlegevorschriften unter Einhaltung der DIN EN 12056 bzw. DIN 1986-100.

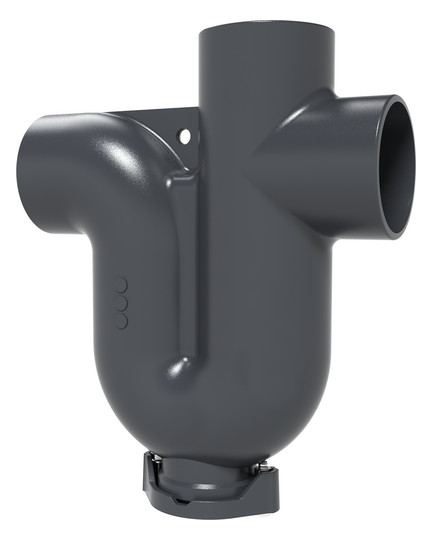

Einbau: Geruchsverschluss (Siphon) für horizontalen oder vertikalen Zulauf. Der mitgelieferte Pressstopfen dient zum Verschließen des nicht benötigten Zulaufs. Mit Reinigungsöffnung unten. Verschlusshöhe 100 mm.
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. Mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL Plus. Qualitätsgeprüft
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme -
Vereinbarungen mit dem ZVSHK und dem BTGA. Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250µm) außen verzinkt (130g/qm).
Außenbeschichtung mit Acryllack (40µm) in grauem Farbton. Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen
von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse: A2-s1, d0 nichtbrennbar.
Verlegung: Nach Pam Building Verlegevorschriften unter Einhaltung der DIN EN 12056 bzw. DIN 1986-100.
Einbau: Geruchsverschluss (Siphon) für horizontalen oder vertikalen Zulauf. Der mitgelieferte Pressstopfen dient zum Verschließen des nicht benötigten Zulaufs. Mit Reinigungsöffnung unten. Verschlusshöhe 100 mm.
PAM GLOBAL® PLUS-System (KML)
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.
Geruchsverschluss (Siphon) für horizontalen oder vertikalen Zulauf. Der mitgelieferte Pressstopfen dient zum Verschließen des nicht benötigten Zulaufs. DN 50 bis DN 150 mit Reinigungsöffnung unten. Verschlusshöhe DN 50 bis DN 80 60 mm, DN 100 100 mm.
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.
Geruchsverschluss (Siphon) für horizontalen oder vertikalen Zulauf. Der mitgelieferte Pressstopfen dient zum Verschließen des nicht benötigten Zulaufs. DN 50 bis DN 150 mit Reinigungsöffnung unten. Verschlusshöhe DN 50 bis DN 80 60 mm, DN 100 100 mm.
Geruchsverschluss (Siphon) für horizontalen oder vertikalen Zulauf. Der mitgelieferte Pressstopfen dient zum Verschließen des nicht benötigten Zulaufs. Mit Reinigungsöffnung unten. Verschlusshöhe 100 mm.
Rohrsiphon 0, 90, 180 Grad
Werkstoff
Gusseisen
Werkstoffgüte
sonstige
Form
horizontal/vertikal
Nenndurchmesser Anschluss 1
DN 100
Rohraußendurchmesser Anschluss 1
110 mm
Anschluss 1
sonstige
Nenndurchmesser Anschluss 2
DN 100
Rohraußendurchmesser Anschluss 2
110 mm
Anschluss 2
sonstige
Oberflächenschutz
sonstige
Steifer Siphon
Ja
Winkel Siphonbogen
90 °

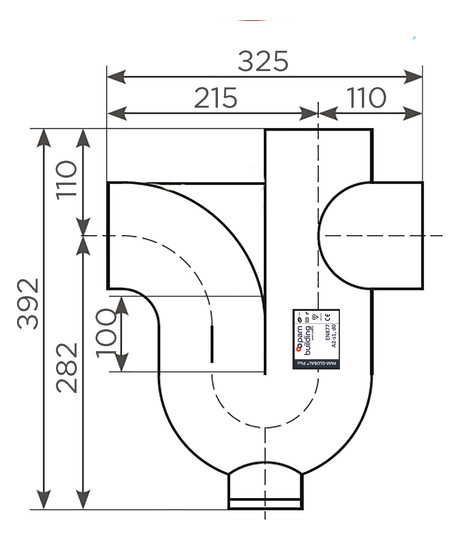

Länge
325 mm
Höhe
392 mm
Sperrwasserhöhe
100 mm
