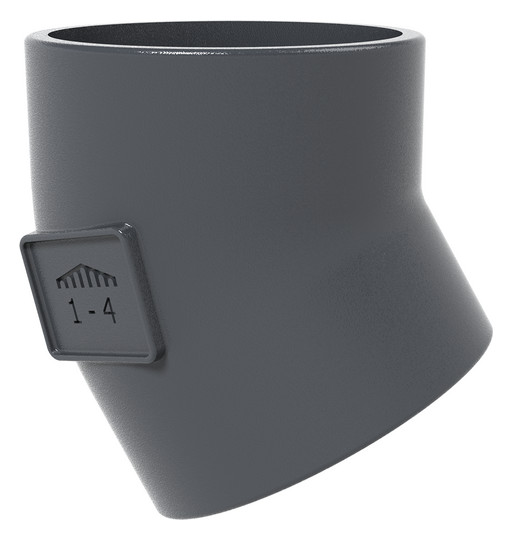

PAM GLOBAL Plus Bogen 30 Grad DN 200
Numéro d'article
99902985509
Numéro d'usine
179335
Numéro de tarif douanier
73071190
PAM GLOBAL Plus Bogen 30 Grad DN 200
Description
PAM GLOBAL Plus Bogen 30 Grad DN 200 PAM GLOBAL Plus Formstücke (KML): Muffenlose gusseiserne Formstücke mit Sonderbeschichtung gemäß DIN EN 877 und DIN 19522. Mit Leistungserklärung und CE-Kennzeichnung nach BauPVo. Qualitätsgeprüft
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA. Formstücke aus Gusseisen mit Lamellengraphit nach DIN EN 1561, Sorte mindestens EN-GJL-150, hergestellt im Sandgussverfahren. Innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendes Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse/Brandverhalten: A2-s1, d0 nichtbrennbar. Verwendung: für aggressive Abwässer, z.B. Fettleitungen von Großküchen; im Gebäude, erdverlegt oder einbetoniert.
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA. Formstücke aus Gusseisen mit Lamellengraphit nach DIN EN 1561, Sorte mindestens EN-GJL-150, hergestellt im Sandgussverfahren. Innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendes Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse/Brandverhalten: A2-s1, d0 nichtbrennbar. Verwendung: für aggressive Abwässer, z.B. Fettleitungen von Großküchen; im Gebäude, erdverlegt oder einbetoniert.
PAM GLOBAL® PLUS-System (KML)
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.
kein Verwendungshinweis notwendig
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Gusseisen
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
pulverbeschichtet
Werkstoff des Anschlusses 2
Gusseisen
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
pulverbeschichtet
Form
Bogen
Winkel des Bogens
30 °
Nenndurchmesser Anschluss 1
DN 200
Rohraußendurchmesser Anschluss 1
210 mm
Wanddicke Anschluss 1
5 mm
Anschluss 1
Zapfen/Rohrende
Nenndurchmesser Anschluss 2
DN 200
Rohraußendurchmesser Anschluss 2
210 mm
Wanddicke Anschluss 2
5 mm
Anschluss 2
Zapfen/Rohrende
Hauptfarbe Fitting
grau

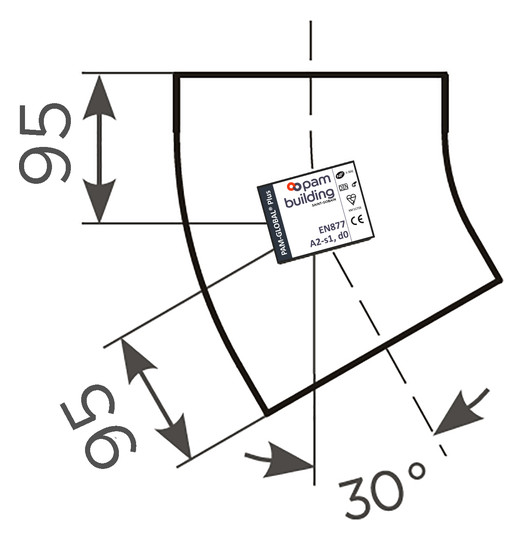

Länge
95 mm
