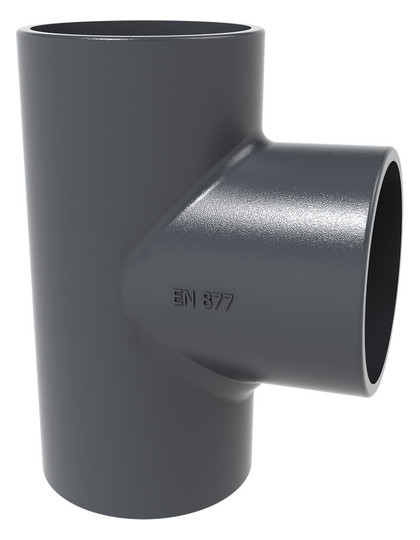

PAM GLOBAL Plus Abzweig 88 Grad DN 125 x 125

PAM GLOBAL® PLUS-System (KML)
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.

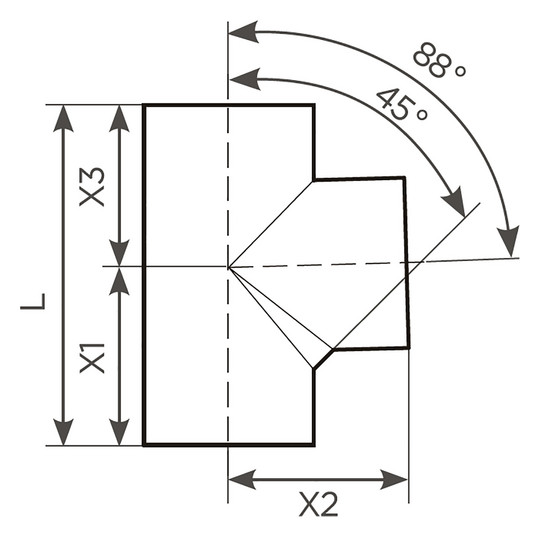

Abzweige 88 Grad werden in der Regel in Fallleitungen eingebaut. Sie verfügen über einen 45 Grad Einlaufwinkel, der nach DIN 1986-100 die Bemessung der Fallleitung mit einem höherem Schmutzwasserabfluss Qmax erlaubt.

88 Grad Abzweige dienen für den Anschluss von (Sammel-)anschlussleitungen an Fallleitungen. Der 45 Grad Einlaufwinkel entspricht gemäß DIN 1986-100 einem Innenradius und erlaubt dadurch die Bemessung der Fallleitung mit höherem Qmax (siehe Tabelle 8 der DIN 1986-100 2016-09).
