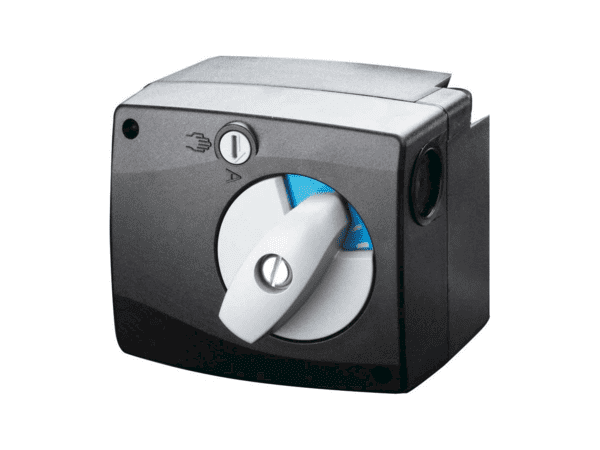

OVENTROP-Stellmotor "Lineg" für Drei- und Vierwegemischer, 24 V
Numéro d'article
99900472211
Numéro d'usine
1350952
Code de commande
OV1350952
temps de montage (roturiers ??)
20 Min
Numéro de tarif douanier
85011010
Stellmotor 24 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Description
Der Stellmotor NR24-00-405 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Der Stellmotor NR24-00-405 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Netzspannung
24 V AC
Steuersignal
3-Punkt
Ausführung
rotierend
Länge des Anschlusskabels
2,2 m
Übertragung
mit Zahnrädern
Anschluss an Ventil
markengebunden
Mit Nullspannungsrücklauf
Nein
Spannungsfrei wenn geschlossen
Nein
Automatische Huberkennung
Nein
Einstellbare Zustandsmeldung
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Hilfskontakte optional
Nein
Endkontakte
2
Arbeitsbereich einstellbar
Nein
Mit mechanischem Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Laufzeit
140 s
Drehmoment
5 Nm
Potentialfreier Schaltkontakt
Nein
Max. Drehwinkel
50 °
Schutzart (IP)
IP40
Umgebungstemperatur
0 - 50 °C
Höhe
70 mm
Breite
80 mm
Tiefe
93 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
