Missel Dämmung Misselsystem Abwasser MSA-KLW A 100 x 100 - 45 Grad
Numéro d'article
99901520534
Numéro d'usine
196-2045
Code de commande
MS1962045
Numéro de tarif douanier
39173900
Missel Dämmung Misselsystem Abwasser MSA-KLW A 100 x 100 - 45 Grad
Description

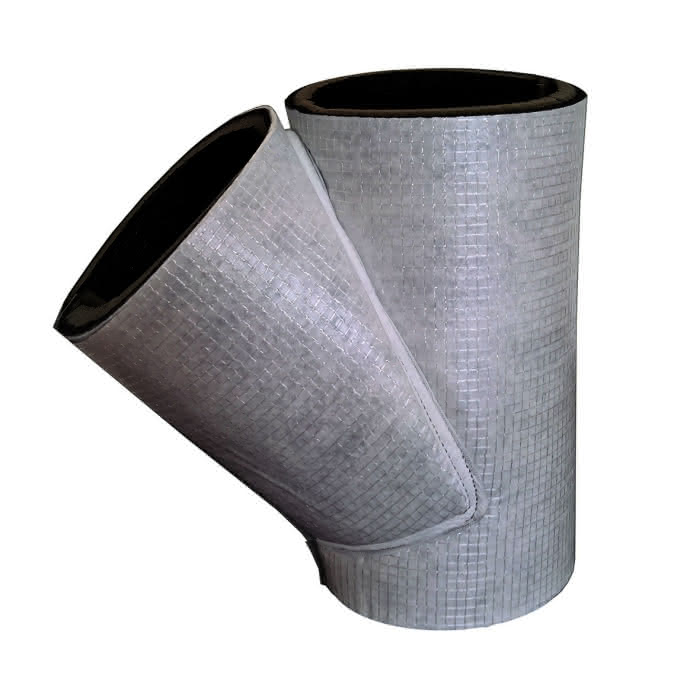

Misselsystem-Abwasser® MSA-KLW - Abzweige
Kombinationsdämmung mit mehrschaligem Materialaufbau für die akustisch anspruchsvolle Abwasserinstallation. Universelle Körperschall-, Luftschall- und Tauwasserdämmung für Abwasserleitungen und innenliegende Regenwasserleitungen aus Gusseisen, dick- und dünnwandigen Kunststoff.
Materialaufbau:
- innenliegende Folie für den Feuchteschutz,
- schallabsorbierender Spezialschaum und schallreflektierende Schwerschicht zur Reduzierung der Luftschallabstrahlung und Verhinderung der Körperschallübertragung,
- reißfester Gitterfolie- / Vliesverbund zur Funktionssicherung in allen Bauphasen
Produktausführung:
Dämmung für Abzweige mit integriertem Schnellverschluss, Faser-Polsterlage aus fest miteinander vernadelten Fasern, zusätzlich mit einer reißfesten Gittergewebefolie verstärkt, Gittergewebe an den Kreuzungspunkten verknotet.
Erhöhter Schallschutz nach VDI 4100 / DEGA 103 im eigenen und fremden Bereich.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- Einhalten von erhöhtem Schallschutz nach VDI 4100 / DEGA 103 im eigenen und im fremden Bereich
- Luftschall-Pegelminderung im eigenen Bereich bis zu 19 dB
- Tauwasserdämmung zur Sicherung des Baukörpers vor Bauschäden durch Feuchtigkeit.
- robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- einfache und schnelle Verarbeitung durch werkzeuglosen Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
Baustoffklasse nach DIN 4102-1 : B2
Baustoffklasse nach DIN EN 13501-1 : EL
für Abwasserleitungen mit Außendurchmesser 110 mm
Abzweig 45° auf Abwasserleitung mit Außendurchmesser 110 mm
z.B.
Guss
CONEL DRAIN
Geberit Silent-db 20
Geberit Silent-Pro,
Geberit Silent-PP
Ostendorf HT Safe
Ostendorf Skolan Safe
Poloplast POLO-KAL NG
Poloplast POLO-KAL 3S
Poloplast POLO-KAL XS
Rehau RAUPIANO PLUS
Wavin AS
Wavin SiTech +
Kombinationsdämmung mit mehrschaligem Materialaufbau für die akustisch anspruchsvolle Abwasserinstallation. Universelle Körperschall-, Luftschall- und Tauwasserdämmung für Abwasserleitungen und innenliegende Regenwasserleitungen aus Gusseisen, dick- und dünnwandigen Kunststoff.
Materialaufbau:
- innenliegende Folie für den Feuchteschutz,
- schallabsorbierender Spezialschaum und schallreflektierende Schwerschicht zur Reduzierung der Luftschallabstrahlung und Verhinderung der Körperschallübertragung,
- reißfester Gitterfolie- / Vliesverbund zur Funktionssicherung in allen Bauphasen
Produktausführung:
Dämmung für Abzweige mit integriertem Schnellverschluss, Faser-Polsterlage aus fest miteinander vernadelten Fasern, zusätzlich mit einer reißfesten Gittergewebefolie verstärkt, Gittergewebe an den Kreuzungspunkten verknotet.
Erhöhter Schallschutz nach VDI 4100 / DEGA 103 im eigenen und fremden Bereich.
Beim Anbieten gleichwertiger, alternativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren:
- Einhalten von erhöhtem Schallschutz nach VDI 4100 / DEGA 103 im eigenen und im fremden Bereich
- Luftschall-Pegelminderung im eigenen Bereich bis zu 19 dB
- Tauwasserdämmung zur Sicherung des Baukörpers vor Bauschäden durch Feuchtigkeit.
- robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vorzubeugen, dies dient der Vermeidung von Körperschallbrücken
- einfache und schnelle Verarbeitung durch werkzeuglosen Schnellverschluss zur Reduzierung der Verarbeitungszeiten.
Baustoffklasse nach DIN 4102-1 : B2
Baustoffklasse nach DIN EN 13501-1 : EL
für Abwasserleitungen mit Außendurchmesser 110 mm
Abzweig 45° auf Abwasserleitung mit Außendurchmesser 110 mm
z.B.
Guss
CONEL DRAIN
Geberit Silent-db 20
Geberit Silent-Pro,
Geberit Silent-PP
Ostendorf HT Safe
Ostendorf Skolan Safe
Poloplast POLO-KAL NG
Poloplast POLO-KAL 3S
Poloplast POLO-KAL XS
Rehau RAUPIANO PLUS
Wavin AS
Wavin SiTech +

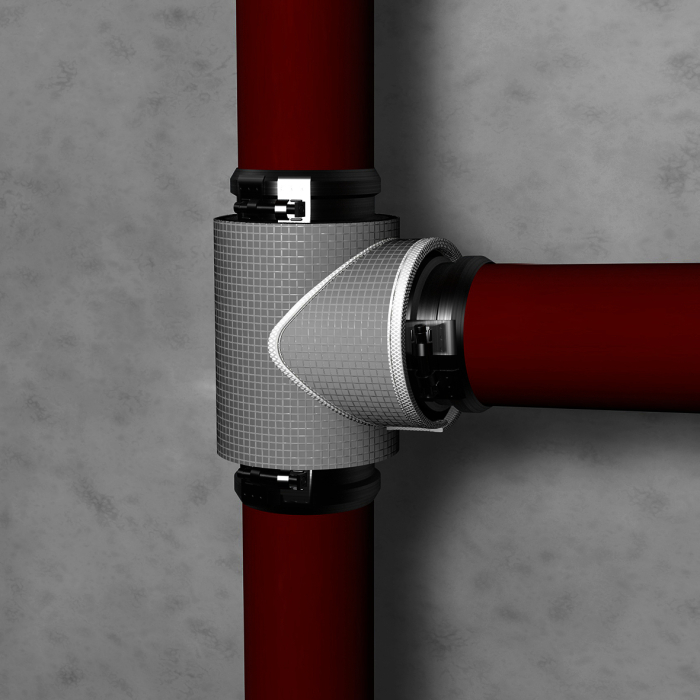

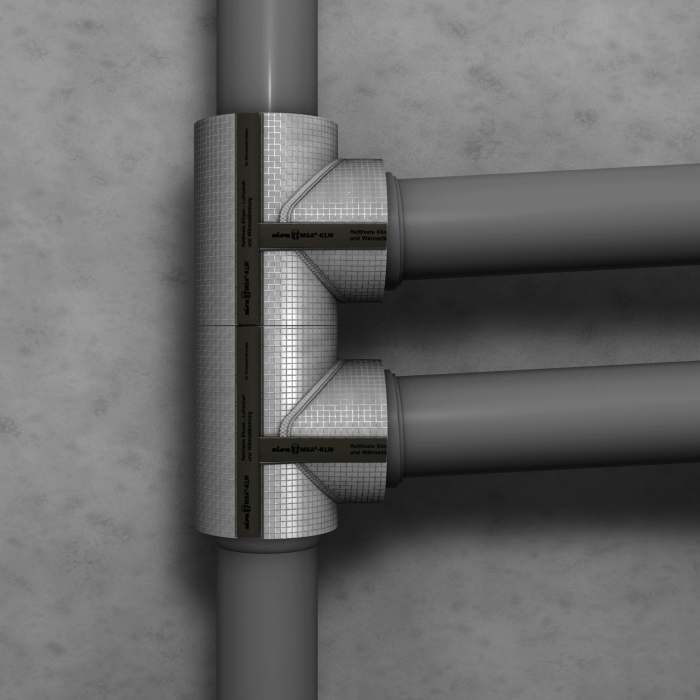

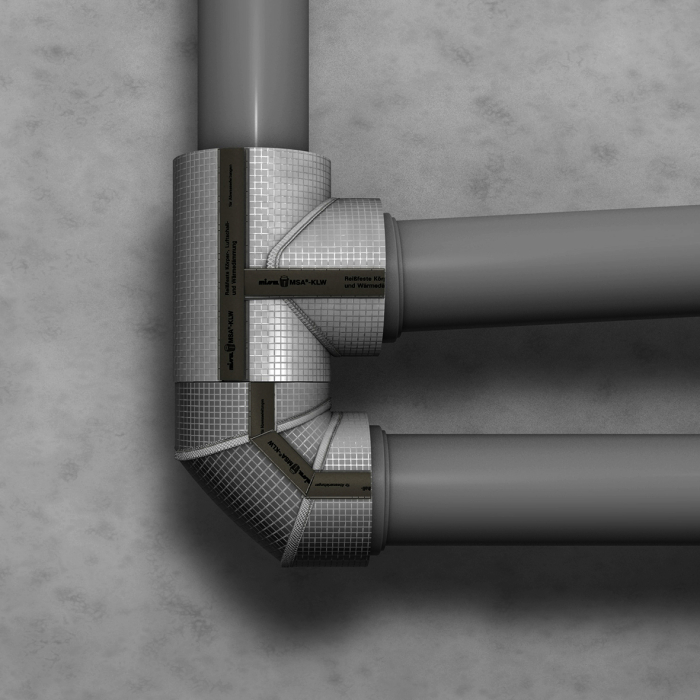

Misselsystem-Abwasser® MSA®-KLW Abzweig – Körper-, Luftschall-, Wärmedämmung
Kombinationsdämmung für die akustisch anspruchsvolle Abwasserinstallation. Misselsystem-Abwasser MSA-KLW bietet erhöhten Schallschutz nach DIN 4109 Teil 5, VDI 4100 und DEGA 103 mit integriertem Wärmeschutz und ist für Guss- und Kunststoffabwasserrohre geeignet. Die reißfesten, vorgefertigten Abzweig-Formteile mit integriertem Schnellverschluss sind schnell, einfach und sicher montierbar.
Kombinationsdämmung für die akustisch anspruchsvolle Abwasserinstallation. Misselsystem-Abwasser MSA-KLW bietet erhöhten Schallschutz nach DIN 4109 Teil 5, VDI 4100 und DEGA 103 mit integriertem Wärmeschutz und ist für Guss- und Kunststoffabwasserrohre geeignet. Die reißfesten, vorgefertigten Abzweig-Formteile mit integriertem Schnellverschluss sind schnell, einfach und sicher montierbar.
kein Verwendungshinweis notwendig
Rohrisolation
Thermische Isolierung
Ja
Akustische Isolation
Ja
Form
rund
Ausführung
einseitig offen
Werkstoff
sonstige
Halogenfrei
Nein
Dampfdicht
Nein
Stärke
20 mm
Material Außenfolie
Polyethylen (PE)
Mit Verschluss
Ja
Wärmeleitkoeffizient
0 W/(m·K)
Einsatztemperatur
-40 - 100 °C
Farbe
weiß
Brandverhaltensklasse nach EN 13501-1
EL
Rauchentwicklungsklasse nach EN 13501-1
s3
Abtropfverhaltensklasse nach EN 13501-1
d2
Mit Befestigungsmaterial
Nein
