GE Mapress C-Stahl Bogen 90Gr mit Einschubende d28 verzinkt
GE Mapress C-Stahl Bogen 45Gr mit Einschubende d28 verzinkt
Numéro d'article
77341000400
Numéro d'usine
20705
Code de commande
MPB45IA28
temps de montage (roturiers ??)
5 Min
Numéro de tarif douanier
73079980
Compatible avec les paquets
Votre carte de vœux
Geberit Mapress C-Stahl Bogen mit Einschubende: 45°, d=28mm
Description
Geberit Mapress C-Stahl Bogen mit Einschubende
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
arc / Winkel (°): 45 °
L / Länge (cm): 4,8 cm
H / Höhe (cm): 5,6 cm
Z / Z-Maß (cm): 2,5 cm
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
Die Verlegerichtlinien des Herstellers sind zu beachten
Technische EigenschaftenWerkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
DN / Nennweite: 25
d, ø / Außendurchmesser (mm): 28 mm
arc / Winkel (°): 45 °
L / Länge (cm): 4,8 cm
H / Höhe (cm): 5,6 cm
Z / Z-Maß (cm): 2,5 cm
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 34.2 (1.0034)
Oberflächenschutz Anschluss 1
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 34.2 (1.0034)
Oberflächenschutz Anschluss 2
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Winkel des Bogens
45 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Schiebeende
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 25
Rohraußendurchmesser Anschluss 2
28 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
M
Hauptfarbe Fitting
Edelstahl
Material Dichtung
CIIR
Zugfest
Ja
Länge Anschluss 1
56 mm
Länge Anschluss 2
48 mm
Arbeitslänge Anschluss 2
25 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Téléchargements et BauDocs

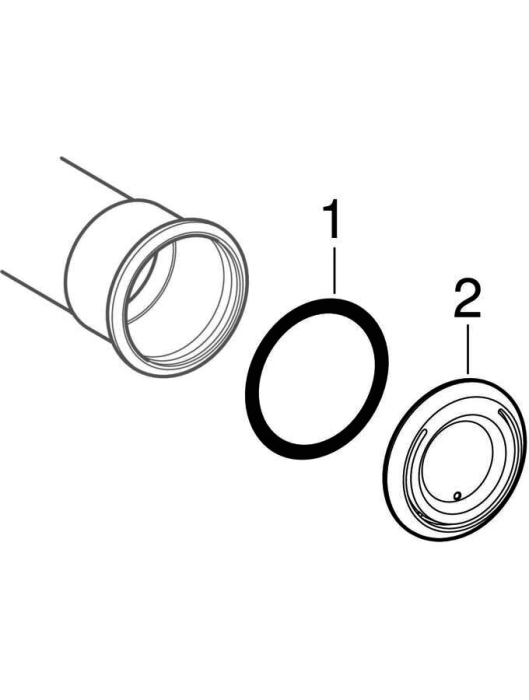

Pièces de rechange
