Numéro d'article
20080300200
Numéro d'usine
81452020
Code de commande
KHW20
temps de montage (roturiers ??)
20 Min
Numéro de tarif douanier
84818039
Compatible avec les paquets
Votre carte de vœux

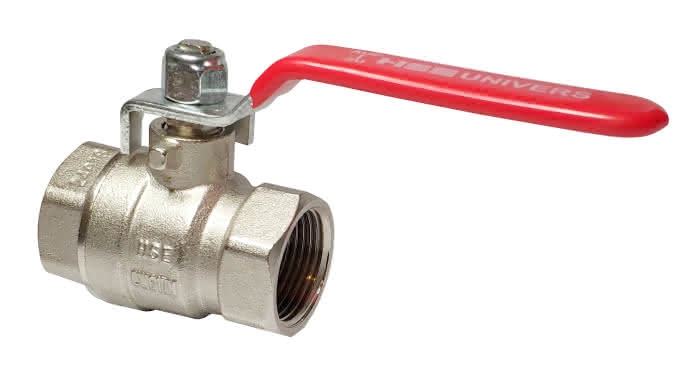

Heizungsarmaturen Kugel Hahn UNIVERS 3/4" mit Hebelgriff
Description
Kugelhahn UNIVERS, Gehäuse Messing CW 617 N, voller Durchgang, beiderseits Innengewinde, Hebelgriff, PN 40, 3/4"
Die Armaturen erfüllen die Sicherheitsanforderungen des Anhangs I der europäischen Druckgeräterichtlinie 2014/68/EU (DGR) für Fluide der Gruppen 1 und 2. Medien: Kalt-, Warm- und Heißwasser, Sattdampf, Wasser- Glykol- Gemische, Druckluft, Mineralölhaltige Medien und Flüssigkeiten, die die Armaturenwerkstoffe chemisch und mechanisch nicht angreifen. Andere Medien auf Anfrage. Anwendungen: Heizungsanlagen, Klimaanlagen, Druckluftanlagen, Kesselspeisung, Kesselumwälzung, chemische Industrie, Verfahrenstechnik Gehäuse: Messing CW 617 N Voller Durchgang Beidseitig Innengewinde Oberfläche: vernickelt Kugel: Messing, poliert verchromt Dichtung: PTFE (an Kugel und Spindel) Spindel: Messing Nachziehbare Stopfbuchse Temperatur: bis +180°C
Kein Verwendungshinweis notwendig.
Kugelhahn
Werkstoff des Gehäuses
Messing
Werkstoffgüte
CuZn40Pb2 (CW617N)
Oberflächenschutz Gehäuse
vernickelt
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Material Kugel
Messing
Oberflächenschutz Kugel
verchromt
Material Spindel
Messing
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Material sekundäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Nenndurchmesser Anschluss 1
3/4 Zoll (20)
Rohraußendurchmesser Anschluss 1
19 mm
Anschluss 1
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 1
Nein
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Rohraußendurchmesser Anschluss 2
19 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 2
Nein
Dichtung
Polytetrafluorethylen (PTFE)
Druckstufe Artikel
PN 40
Mit Entleerungsventil
Nein
Mit Ablassmöglichkeit (Anschluss)
Nein
Mit Rückschlagklappe
Nein
Mit Filter
Nein
Mit Thermometer
Nein
Ausführung
gerade
Mit Dämmschale
Nein
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Feuersicher
Nein
Max. Druckunterschied bei 20 °C
40 bar
Mediumtemperatur (Dauerbetrieb)
-40 - 120 °C
Medizinisch sauber
Nein
Fettfrei
Ja
Bedienung
Handgriff
Gehäusekonstruktion
1-teilig
Volldurchgang
Nein
Kvs-Wert
9
Länge Anschluss 1
13 mm
Arbeitslänge Anschluss 1
11,6 mm
Länge Anschluss 2
13 mm
Arbeitslänge Anschluss 2
12 mm
Höhe Handgriff
13 mm
Länge Handgriff
97 mm
Ventilwinkel
180 °
Schlüsselweite
31 mm
VdS-geprüft
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
