KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040, PN 6 DN 50

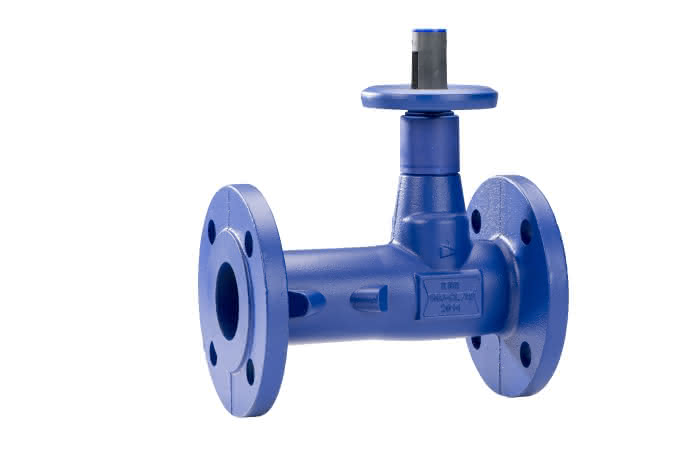

KSB Flanschen-Absperrventil BOA-W JL1040 (5.1301) PN16 DN100
Numéro d'article
55130219613
Numéro d'usine
48229617
Code de commande
KSBBOAW16100
temps de montage (roturiers ??)
1 Std 25 Min
Numéro de tarif douanier
84818071
KSB Flanschen-Absperrventil BOA-W JL1040 (5.1301) PN16 DN100
Description
Wartungsfreies, weichdichtendes
Flanschen-Absperrventil in
Normalbaulänge für Warmwasserheizungen
und Wärmerückgewinnungsanlagen.
Durchgangsform in Geradsitzausführung,
voll isolierbar nach EnEv, Spindel mit
Handrad, Kegel mit konischer Dichtfläche
mit EPDM-Ummantelung als weichdichtende
Haupt- und Rückdichtung, wartungsfreie
Spindelabdichtung mit EPDM-
Profilring.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Nach Norm DIN EN 558 FTF-1
Gehäuse: EN-GJL-250 (5.1301)
Spindel: 1.4021
Aussenanstrich: blau RAL 5002
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Nenndruck: PN 16
Nennweite:
Gewicht: 20,74 kg
Fabrikat: KSB
Baureihe: BOA-W
Typ: -
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: A0
Flanschen-Absperrventil in
Normalbaulänge für Warmwasserheizungen
und Wärmerückgewinnungsanlagen.
Durchgangsform in Geradsitzausführung,
voll isolierbar nach EnEv, Spindel mit
Handrad, Kegel mit konischer Dichtfläche
mit EPDM-Ummantelung als weichdichtende
Haupt- und Rückdichtung, wartungsfreie
Spindelabdichtung mit EPDM-
Profilring.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).
Nach Norm DIN EN 558 FTF-1
Gehäuse: EN-GJL-250 (5.1301)
Spindel: 1.4021
Aussenanstrich: blau RAL 5002
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Nenndruck: PN 16
Nennweite:
Gewicht: 20,74 kg
Fabrikat: KSB
Baureihe: BOA-W
Typ: -
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: A0
Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, in Standardbaulänge nach EN 558/1, Schrägsitzausführung mit geradem Oberteil, mit einteiligem Gehäuse, EPDM-ummanteltem Drosselkegel, weichdichtender Durchgangsdichtung und Rückdichtung, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar.
Einsatz:
Warmwasserheizungsanlagen bis 120 °C. Klimaanlagen. Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und Grauguss angreifen. Andere Medien auf Anfrage.
Absperrventil nach DIN/EN mit Flanschen, in Standardbaulänge nach EN 558/1, Schrägsitzausführung mit geradem Oberteil, mit einteiligem Gehäuse, EPDM-ummanteltem Drosselkegel, weichdichtender Durchgangsdichtung und Rückdichtung, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar.
Einsatz:
Warmwasserheizungsanlagen bis 120 °C. Klimaanlagen. Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und Grauguss angreifen. Andere Medien auf Anfrage.
Kein Verwendungshinweis notwendig
Absperrventil
Werkstoff des Gehäuses
Gusseisen
Nenndurchmesser
DN 100
Rohraußendurchmesser alle Anschlüsse
100 mm
Anschluss 1
Flansch
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Oberflächenschutz
sonstige
Freistrom
Nein
Selbstverschließend
Nein
Federschließend (NC)
Nein
Federöffnend (NO)
Nein
Spindel und/oder Handrad ansteigend
Nein
Bedienung
Handrad
Ausführung des Absperrventils
festes Ventil
Klappenbedienung
sonstige
Kopfstücktyp
Gewindeschrauben
Rechtwinklige Ausführung
Nein
Balgventil
Nein
Dichtung
Gummi
Mit Standanzeiger
Ja
Mit Entleerungsventil
Nein
Zeta-Wert
1,7
Nennbaugröße
DIN
Höhe Handgriff/Handrad
224 mm
Länge Handgriff/Durchmesser Handrad
160 mm
Winkel der Spindel
90 °
Mit Rückstromsicherung
Nein
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Geeignet für Flüssigkeiten
Ja
Geeignet für Gase
Nein
Geeignet für Dampf
Nein
Unter Druck austauschbare Spindelabdichtung
Nein
Spindelgewinde außerhalb des Mediums
Ja
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
Typenzulassung nach BBR/EKS
Nein
