KM Kassette KaCool D AF BG:1 2-Lt. o. Bl. EC-V. auf Klemme
Numéro d'article
99901719270
Numéro d'usine
32500821200000
Code de commande
KPM32500821200000
temps de montage (roturiers ??)
1 Std 50 Min
Numéro de tarif douanier
84158300

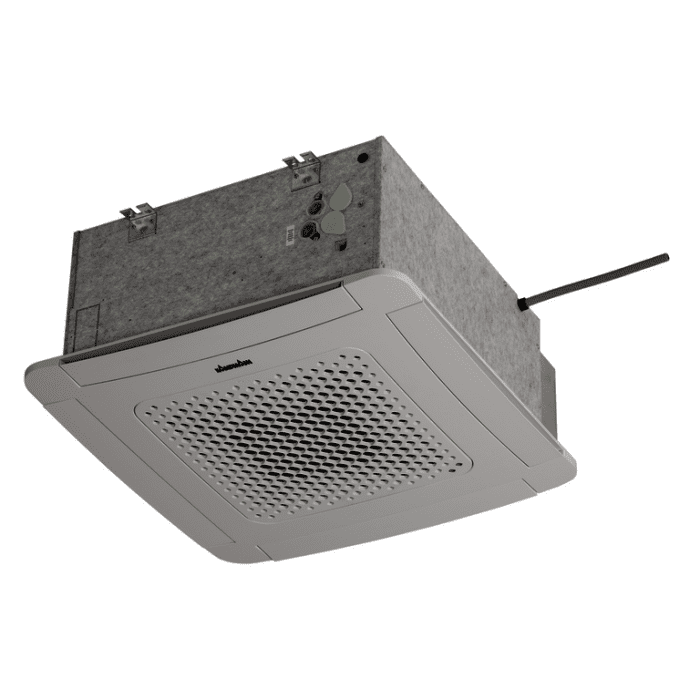

Kampmann Fan Coils KaCool D AF Baugröße 1, EC-Ventilator, feuchte Kühlung, HxBxL 285 mm x 575 mm x 575 mm, Deckenmontage, 2-Leiter, ohne Blende, Filter ISO Coarse, Wasseranschluss links, auf Klemme, ohne 2-Wege-Ventil
Description
Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Keine Blende enthalten, separat als Zubehör zu bestellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Die Spannungsversorgung, Ansteuerung der Ventile, Vorgabe der
Ventilatordrehzahl sowie Ausgang Kondensatstörung sind auf Klemme im
Schaltkasten vorverdrahtet.
Baugröße 1
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 21
Anschluss 1/2 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 450 405 365 320 270
Leistungsaufnahme W 17 13 10 8 5
Stromaufnahme mA 170 139 114 89 64
Schalldruckpegel dB(A) 39 36 33 30 26
Schallleistungspegel dB(A) 47 44 41 38 34
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 2829 2589 2372 2123 1841
Kühlleistung, sensibel W 2186 1992 1817 1618 1393
Luftaustrittstemperatur GradC 12,5 12,3 12,1 11,9 11,6
Wasservolumenstrom l/h 488 447 409 366 318
Kondensat l/h 1 1 0,9 0,8 0,7
Wasserwiderstand kPa 18,9 16,1 13,7 11,3 8,7
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 6614 6086 5606 5052 4417
Luftaustrittstemperatur GradC 63,9 64,9 65,8 67,1 68,8
Wasservolumenstrom l/h 571 525 484 436 381
Wasserwiderstand kPa 25,1 21,6 18,6 15,4 12,1
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 325
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Keine Blende enthalten, separat als Zubehör zu bestellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Die Spannungsversorgung, Ansteuerung der Ventile, Vorgabe der
Ventilatordrehzahl sowie Ausgang Kondensatstörung sind auf Klemme im
Schaltkasten vorverdrahtet.
Baugröße 1
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 21
Anschluss 1/2 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 450 405 365 320 270
Leistungsaufnahme W 17 13 10 8 5
Stromaufnahme mA 170 139 114 89 64
Schalldruckpegel dB(A) 39 36 33 30 26
Schallleistungspegel dB(A) 47 44 41 38 34
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 2829 2589 2372 2123 1841
Kühlleistung, sensibel W 2186 1992 1817 1618 1393
Luftaustrittstemperatur GradC 12,5 12,3 12,1 11,9 11,6
Wasservolumenstrom l/h 488 447 409 366 318
Kondensat l/h 1 1 0,9 0,8 0,7
Wasserwiderstand kPa 18,9 16,1 13,7 11,3 8,7
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 6614 6086 5606 5052 4417
Luftaustrittstemperatur GradC 63,9 64,9 65,8 67,1 68,8
Wasservolumenstrom l/h 571 525 484 436 381
Wasserwiderstand kPa 25,1 21,6 18,6 15,4 12,1
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 325
KaCool D AF – AtmosFeel für höchste Ansprüche hinsichtlich behaglicher Lufteinbringung und Design. Die Deckenkassetten bieten in verschiedenen Leistungsbereichen ein breites Spektrum an Kühl- und Heizleistungen. Die Designblende wurde speziell für eine maximale Behaglichkeit und höchste Designansprüche entwickelt. Durch vier seitliche Luftaustritte gelangt kalte Luft an der Decke entlang in den Raum und wird optimal verteilt. Hierbei wird der sogenannte Coanda-Effekt genutzt. Es entsteht ein behagliches Raumklima ohne Zugerscheinungen. Die Austrittslamellen sind manuell einstellbar. Die geringe Einbauhöhe der Deckenkassetten und die fl ache Designblende eignen sich optimal für alle Räume mit abgehängter Decke. Die Bedienung kann über Raumthermostat, Infrarot-Fernbedienung oder, besonders komfortabel, über den KaController erfolgen. Außenluft: Die Zufuhr von Primärluft ist über eine vorgestanzte Öffnung im Gehäuse möglich, an die ein Rundrohr angeschlossen werden kann. Dazu wird bauseitig ein zusätzlicher Ventilator benötigt. Nebenraumversorgung: Für eine Nebenraumversorgung mit Luftausblas im angrenzenden Raum können je nach Gerätegröße ein oder zwei Anschlussstutzen an die angestantzte(n) Öffnung(en) angeschlossen werden. Die Luftmenge kann durch Schließen einer oder beider Ausblasöffnungen reguliert werden. Ventile: 3-Wege- oder 2-Wege-Ventile können optional zur bauseitigen Montage mitgeliefert werden. Diese beinhalten einen Stellantrieb und die benötigte Rohrleitung zur Verbindung Ventil / Kassette. Bei größeren Stückzahlen besteht die Möglichkeit, die Ventile werkseitig in die Kassette zu integrieren. Diese befinden sich dann komplett vormontiert und verdrahtet im Inneren der Kassette.
Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen Innenräumen. Das Gerät muss innerhalb des zu behandelnden Raums an das bauseitige Heizungs- / Kälte- / Lüftungssystem sowie das bauseitige Abwasser und Stromnetz angeschlossen werden.
Gebläsekonvektor
Montageart
Deckeneinbau
Geeignet für Heizung
Ja
Geeignet für Kühlen
Ja
Wärmeabgabe 20 °C - 75/65 hoch
6.614 W
Wärmeabgabe 20 °C - 75/65 mittel
5.606 W
Wärmeabgabe 20 °C - 75/65 niedrig
4.417 W
Luftmenge hoch
450 m³/h
Luftmenge mittel
365 m³/h
Luftmenge niedrig
270 m³/h
Schalldruckniveau hoch
39 dB(A)
Schalldruckniveau mittel
33 dB(A)
Schalldruckniveau niedrig
26 dB(A)
Standardfarbe
Ja
Farbe
weiß
RAL-Nummer
9.016
Glanzgrad
matt
Nenndurchmesser Kühlung
1/2 Zoll (15)
Nenndurchmesser Heizung
1/2 Zoll (15)
Mit Frischluftanschluss
Ja
Mit Gitter
Nein
Material Gitter
sonstige
Farbe des Gitters
weiß
Mit Einstellungsschalter
Ja
Mit Filter
Ja
Mit Entlüfter
Ja
Mit Abtropfwanne
Ja
Anschlussspannung
230 V
Oberflächenschutz Gitter
unbehandelt
