KM Hygienedeckenkassette KaCool D HY BG4 2-Lt. ePM1 50% KaControl m.Bl.

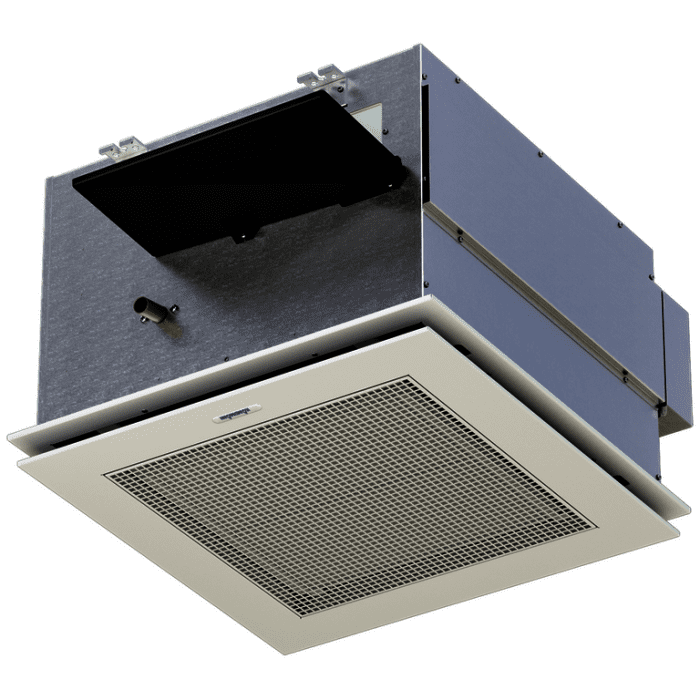

Kampmann Fan Coil KaCool D HY Hygienedeckenkassette zur Klimatisierung
von Räumen mit abgehangenen Decken und anspruchsvollen
Hygieneanforderungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Anbei eine zweiteilige ästhetische Metallblende in RAL 9016
(verkehrsweiss) bestehend aus Unterrahmen und Sichtblende. Mit
klappbaren Sichtblende zur Reinigung und Wartung.
Filter ePM1>50% (F7)
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminiumlamellen, geeignet für PWW/PHW. Entlüftungsschrauben an den
Anschlüssen ermöglichen das einfache und saubere Entlüften bei der
Inbetriebnahme.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Lufteintrittstemp. GradC 35
Max. Glykolanteil % 50
Integrierte Kondensatwanne mit allseitigem Gefälle aus Edelstahl mit
freiem Auslauf für restlose Abführung von anfallendem Kondensat.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Hygienekonform nach VDI 6022 (Hygieneanforderungen an raumlufttechnische
Anlagen und Geräte) über Hygieneinstitut HYBETA.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Regelungssystem KaControl C1 werksseitig montiert und verdrahtet.
Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung
als Folgegerät.
- Raumregelung von bis zu sechs Geräten über KaController, erweiterbar
auf bis zu 30 Geräte über CANbus-Schnittstelle (CANbus-Karte
erforderlich)
- Steckplatz für opt. Schnittstellen
- CANbus/ Modbus/ KNX-Karte
- Temperaturerfassung über Sensor im Raumbediengerät oder
Luftansaugfühler
- Ein digitaler Eingang parametrierbar:
- Gerät Ein/Aus
- Umschaltung Komfort/Economy
- Umschaltung Heizen/Kühlen Changeover
- Fensterkontakt, Präsenzmelderkontakt
- Kartenleserkontakt
Ausgang zur stetigen (0-100%) Ansteuerung des EC-Ventilators.
Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm im KaController oder
digitalen Eingang aktivierbar Raumfrostschutzsteuerung. Fünfstufige
Lüfteransteuerung 1-2-3-4-5 Bedarfsabhängiger Ventilatorautomatikbetrieb
mit stetiger (0-100 %) Lüfteransteuerung, Abschaltung bei Störung.
Baugröße 4
Korpus (B) mm 575 x 575 x 385
Blende (LxBxH) mm 600 x 600 x 42
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 36
Anschluss 3/4 Zoll
Anschlussbeschreibung Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 509 450 397 316 205
Leistungsaufnahme W 56 49 42 34 28
Stromaufnahme mA 478 426 371 315 263
Schalldruckpegel dB(A) 54 52 50 48 45
Schallleistungspegel dB(A) 62 60 58 56 53
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 3555 3144 2774 2212 1433;Kühlleistung, sensibel W 2542 2218 1930 1501 927
Luftaustrittstemperatur GradC 12,1 12,3 12,5 12,8 13,5
Wasservolumenstrom l/h 612 542 478 381 247
Wasserwiderstand kPa 14,1 11,4 9,1 6,1 2,9
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W
