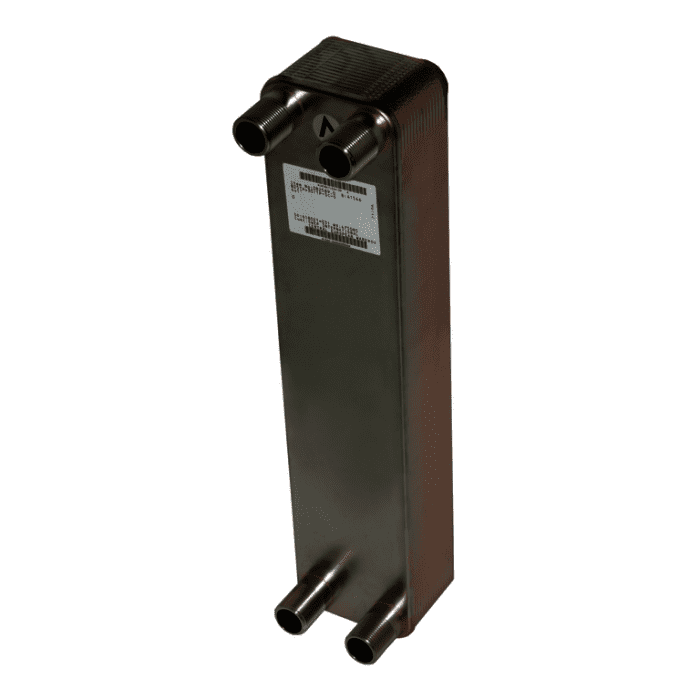

KM Edelstahl Plattenwärmetauscher für KaClima bis 70,0 kW zur Systemtrennung

Systemtrenner
zur Trennung des primär / sekundär Kreislaufs
ermöglichen Systemtrennung in Kaltwasseranlagen oder Wärmepumpensystemen
Der Druckverlust des Plattenwärmeübertragers ist mit der externen
Pressung der Pumpe abzugleichen. Die Mindestwassermengen der KaClima
müssen eingehalten werden! Durch verringerte Durchflussmengen ändern
sich entsprechend die Systemtemperaturen. Ggf. ist die Pumpe im KaClima
bauseits durch eine größere Pumpe zu tauschen und/ oder eine größer
Plattenwärmeübertrager zu wählen.
Bestehend aus:
- Plattenwärmeübertrager
Technische Spezifikationen
- gelöteter Plattenwärmeübertrager aus Edelstahl
- V-förmige Prägung der einzelnen Platten für effektiven
Energieaustausch
- Fertigung gemäß Qualitätssicherungssystem DIN ISO 9001
- gefertigt nach Druckgeräterichtlinie 97/23/EL
- Wärmeträgerplatten, Druckplatten und alle Anschlüsse aus Edelstahl
1.4401, AISI 316
- mit Kupfer vakuumgelötet
Leistung kW 70
Primär Wassereintrittstemp. KühGradC 12
Primär Wasseraustrittstemp. KühGradC 6
Sekundär Wassereintrittstemp. KGradC 14
Sekundär Wasseraustrittstemp. KGradC 8
Wassereintrittstemperatur HeizeGradC 40
Wasseraustrittstemperatur HeizeGradC 45
Sekundär Wassereintrittstemp. HGradC 37
Sekundär Wasseraustrittstemp. HGradC 43
Druckverlust primär kPa 70
Druckverlust sekundär kPa 5,81
Glykolanteil % 35
Anschlussgröße 2 Zoll
Gewicht kg 63
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 350
