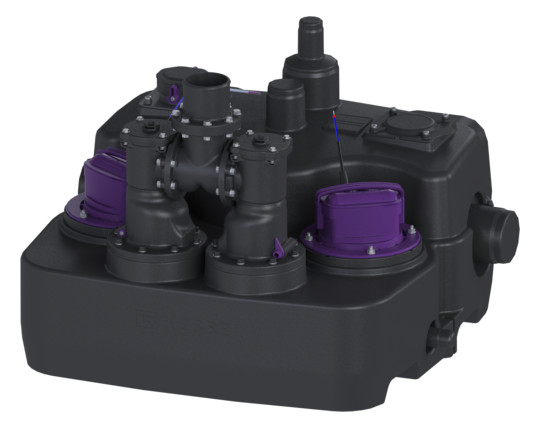

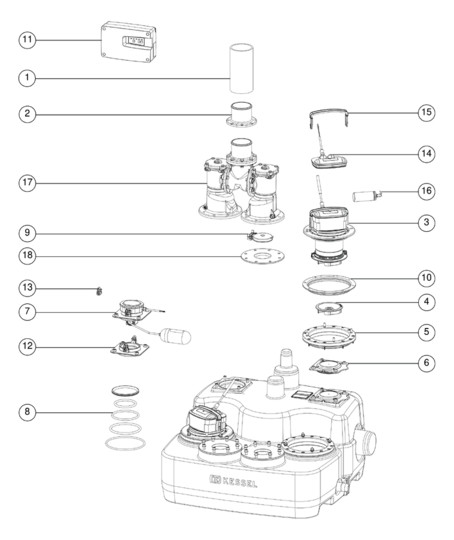

KESSEL-Hebeanlage Aqualift L Duo, SPF 1700-S3, 230V
Numéro d'article
99903195188
Numéro d'usine
28747
Code de commande
KS28747
Numéro de tarif douanier
84138200
KESSEL Hebeanlage Aqualift L Duo, Abwasser fäkalienhaltig und fäkalienfrei, Schaltgerät Connect Funktion Schaltgerät mit Alarmmeldung, Doppelanlage, mit 2 überflutbaren SPF 1700-S3 Pumpen, Pumpe freiaufgestellt
Description
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universalen Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät.
Ausführung
Anlagenart: Doppelanlage
Aufstellung: Trockenaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig
Anlagen Typ: Duo

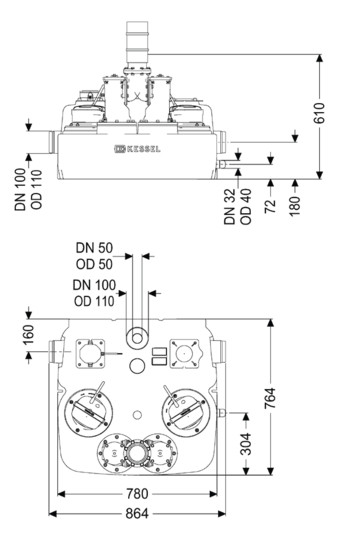

Abmessungen
Länge: 764 mm
Breite: 864 mm
Höhe: 610 mm
Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Zulauf Nennweite (DN): 50
Zulauf Anzahl: 4
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Stutzen Ausführung: inklusive Spitzende und Muffe
Fördereinrichtung
Pumpe: SPF 1700-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 14 kg
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 36 m3/h
Förderhöhe max.: 12 m
Drehzahl: 2850 U/min
Leistung P1: 1,7 kW
Leistung P2: 1,1 kW
Betriebsart: S3 - 15 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 7,7 A
Steuerung
Schaltgerät: Connect
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Alarmgeber: Schwimmerschalter
Art Niveauerfassung: mechanisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Länge Netzanschlussleitung Schaltgerät: 5 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: nein
USB-Schnittstelle: nein
Logbuchfunktion: nein
Mehrzeilige Displayanzeige: nein
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): nein
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 10 A
Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum mit universalen Anschlussmöglichkeiten und einer verschraubten Reinigungsöffnung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät.
Ausführung
Anlagenart: Doppelanlage
Aufstellung: Trockenaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig
Anlagen Typ: Duo
Abmessungen
Länge: 764 mm
Breite: 864 mm
Höhe: 610 mm
Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Zulauf Nennweite (DN): 50
Zulauf Anzahl: 4
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Stutzen Ausführung: inklusive Spitzende und Muffe
Fördereinrichtung
Pumpe: SPF 1700-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 14 kg
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 36 m3/h
Förderhöhe max.: 12 m
Drehzahl: 2850 U/min
Leistung P1: 1,7 kW
Leistung P2: 1,1 kW
Betriebsart: S3 - 15 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 7,7 A
Steuerung
Schaltgerät: Connect
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Alarmgeber: Schwimmerschalter
Art Niveauerfassung: mechanisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Länge Netzanschlussleitung Schaltgerät: 5 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: nein
USB-Schnittstelle: nein
Logbuchfunktion: nein
Mehrzeilige Displayanzeige: nein
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): nein
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 10 A
kein Verwendungshinweis
Abwasserhebeanlage
Geeignet für Fäkalien
Ja
Geeignet für Außeneinsatz
Nein
Mit Schneidwerk
Nein
Werkstoff des Pumpengehäuses
sonstige
Behältervolumen
120 l
Anzahl der Pumpen
2
Max. Volumenstrom
36 m³/h
Max. Förderhöhe
12 m
Kabellänge
5 m
Bemessungsspannung
207 - 253 V
Frequenz
50 Hz
Nennstrom
7,7 A
Aufgenommene Motorleistung (P1) pro Motor
1,7 kW
Motorausgangsleistung (P2)
1,1 kW
Nennbetriebsart
S3 15 %
Isolationsklasse nach IEC
F
Drehzahl
2.850 1/min
Kommunikation
vorbereitet
Mit Kommunikationsschnittstelle RS-485
Nein
Mit Kommunikationsschnittstelle RS-232
Ja
Unterstützt Protokoll für Modbus RTU
Nein
Mediumtemperatur (Dauerbetrieb)
40 °C
Umgebungstemperatur
0 - 50 °C
Anzahl der Einlassöffnungen
4
Anschluss Einlassseite
Rohrende
Nenndurchmesser, Anschluss Einlassseite
DN 50
Nenndurchmesser, Anschluss Auslassseite
DN 80
Rohraußendurchmesser, Anschluss Auslassseite
90 mm
Mit Rückschlagklappe
Ja
Mit Entlüftung
Ja
Schutzart (IP)
IP68
Breite
864 mm
Höhe
610 mm
Max. Partikelgröße
40 mm
