JP MULTIFREE-PUMPE 35/4 CW1 400 V, FREISTROMRAD
Numéro d'article
40108976381
Numéro d'usine
JP09858
Code de commande
JP09858
Numéro de tarif douanier
84137021

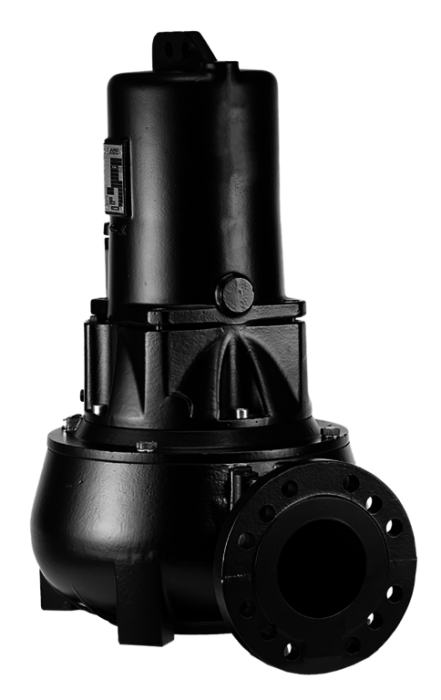

Pentair Jung Pumpen MULTIFREE-PUMPE 35/4 CW1 400 V, FREISTROMRAD
Description
"Pentair Jung Pumpen MultiFree-Pumpe UAK 35/4 CW1
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad : Freistromrad
Freier Durchgang : 100 mm
Druckstutzen : DN 100
für PN 6 oder PN 10
Fördermenge : Q = 122 - 20 cbm/h
Förderhöhe : H = 1 - 10 m
Drehzahl : n = 1404 1/min
Motorleistung : P2= 3,2 kW
Nennstrom : I = 13,0 / 7,8 A
Einschaltart : direkt
Stromart/Spannung: D-strom 3/PE~230/400V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-6 G 1,5
Kabellänge : 10 m
Gewicht : 53 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
Nass aufgestelltes, vertikales, ein-
stufiges Blockaggregat mit horizontalem
Druckabgang und hoher Betriebssicherheit
- Speziell für Abwasser mit abrasiven
Bestandteilen
- Trockenlaufsichere, mediumseitige
Siliciumkarbid-Gleitringdichtung und
motorseitig 2-facher Radialwellen-
dichtring mit Ölkammer und Möglichkeit
der Dichtungskontrolle
- Längswasserdicht vergossene
Leitungseinführung mit steckbarer
Kabelverbindung
Laufrad : Freistromrad
Freier Durchgang : 100 mm
Druckstutzen : DN 100
für PN 6 oder PN 10
Fördermenge : Q = 122 - 20 cbm/h
Förderhöhe : H = 1 - 10 m
Drehzahl : n = 1404 1/min
Motorleistung : P2= 3,2 kW
Nennstrom : I = 13,0 / 7,8 A
Einschaltart : direkt
Stromart/Spannung: D-strom 3/PE~230/400V
Hergestellt nach : DIN EN 12050
Schutzart : IP 68
Förderguttemp. : bis 40 Grad C
Motorschutz : Wicklungsthermostate
Kabeltyp : H07RN-F-6 G 1,5
Kabellänge : 10 m
Gewicht : 53 kg
Die Funktion der Wicklungsthermostate
muss durch eine passende Steuerung
gewährleistet sein. Zusätzlich ist ein
Überstromauslöser bzw. Motorschutz-
schalter erforderlich."
"MultiFree-Abwasserpumpen mit Freistromrad eignen sich zur Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken. Die kleineren Typen leisten z. B. auch im Katastrophenschutz gute Dienste. Die Tauchpumpen nach EN 12050 sind mit oder ohne Ex-Schutz erhältlich (Ex II G Ex d IIB T4). Abwasserpumpen mit Ex-Schutz werden in explosionsgefährdeten Räumen eingesetzt, bzw. wenn sie mit dem öffentlichen Kanalnetz verbunden sind."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen GG 20 (GJL-200)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
sonstige
Werkstoffgüte Gebläserad/Laufrad
sonstige
Volumenstrom (BEP)
56,2 m³/h
Förderhöhe bei Volumenstrom (BEP)
75 kPa
Max. Volumenstrom
120 m³/h
Max. Förderhöhe
11 m
Max. Arbeitsdruck
1,1 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Bemessungsspannung
360 - 440 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
7,4 A
Aufgenommene Motorleistung (P1) pro Motor
4 kW
Motorausgangsleistung (P2)
3 kW
Isolationsklasse nach IEC
F
Drehzahl
1.409 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 40 °C
Umgebungstemperatur
1 - 40 °C
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 100
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-1
Flanschform
rund
Max. Partikelgröße
100 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S1
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Durchmesser Pumpe
280 mm
Pumpenhöhe
485 mm
Eintauchtiefe
10 m
Explosionsgeschützt
Nein
Geeignet für trockene Aufstellung
Nein
Gewicht
53 kg
Mit Trockenlaufschutz
Nein
