JP KUNSTSTOFFSCHACHT SKS-D 1000-D50 DOPPELANLAGE
Numéro d'article
99901395913
Numéro d'usine
JP50304
Code de commande
JP50304
Numéro de tarif douanier
39251000

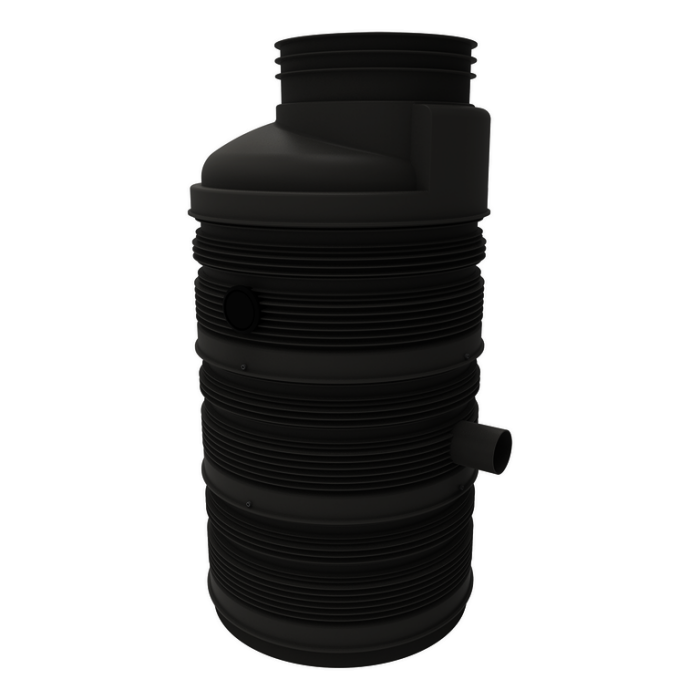

Pentair Jung Pumpen KUNSTSTOFFSCHACHT SKS-D 1000-D50 DOPPELANLAGE
Description
"Pentair Jung Pumpen Schmutzwasserschacht SKS-D 1000-D50
Auftriebssicherer und grundwasserdichter
Pumpenschacht aus Polyethylen (PP) nach
EN 13598-2, optional befahrbar bis
Klasse D 400. Schacht mit Steiggang zur
Aufnahme von 2 Schmutzwassertauchpumpen.
Die Segmentbauweise erleichtert die
Montage vor Ort.
>Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf, 2 Muffen DN 100 für
Lüftung/Kabelrohr und Edelstahl-
Druckstutzen R 2''.>Konus 1000/625
>Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Kupplungsfüße, Druckleitungen DN 50
(Edelstahl), Kugelrückschlagventile DN50
(Grauguss), Wartungsschieber DN 50
(Edelstahl) und Spülanschlussmöglichkeit
sind bereits im Unterteil montiert.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2275 mm - Gesamthöhe
1570 mm - Sohle-Zulauf von oben
0995 mm - Sohle-Druckstutzen von oben
1372 l - Behältervolumen
304 kg - Gewicht
Die Standardeinbautiefe von 2,27 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.
Auftriebssicherer und grundwasserdichter
Pumpenschacht aus Polyethylen (PP) nach
EN 13598-2, optional befahrbar bis
Klasse D 400. Schacht mit Steiggang zur
Aufnahme von 2 Schmutzwassertauchpumpen.
Die Segmentbauweise erleichtert die
Montage vor Ort.
>Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf, 2 Muffen DN 100 für
Lüftung/Kabelrohr und Edelstahl-
Druckstutzen R 2''.>Konus 1000/625
>Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Kupplungsfüße, Druckleitungen DN 50
(Edelstahl), Kugelrückschlagventile DN50
(Grauguss), Wartungsschieber DN 50
(Edelstahl) und Spülanschlussmöglichkeit
sind bereits im Unterteil montiert.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2275 mm - Gesamthöhe
1570 mm - Sohle-Zulauf von oben
0995 mm - Sohle-Druckstutzen von oben
1372 l - Behältervolumen
304 kg - Gewicht
Die Standardeinbautiefe von 2,27 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.
"Der auftriebssichere und befahrbare Kunststoffschacht SKS-D 1000 aus hochwertigem Polypropylen (PP) entspricht der DIN EN 13598-2. Er eignet sich für den Einsatz im befahrbaren Bereich (DIN EN 124 Gruppe 4). Der Schacht kann ohne Betonarbeiten auf gewachsenen Boden versetzt werden. Die Segmentbauweise ermöglicht ein leichtes Transportieren und Versetzen. Um die Pumpstationen den erforderlichen Förderverhältnissen anzupassen, steht eine umfangreiche Auswahl an Schmutzwasserpumpen zur Verfügung. Sie fördern das Schmutz- oder Oberflächenwasser, welches nicht vor Ort versickern kann, in den Vorfluter oder Kanal. Je nach Kommune kann das der Regen- oder Schmutzwasserkanal sein. Beide Ausführungen (Einzelanlage SKS-D 1000-50 sowie Doppelanlage SKS-D 1000-D50) besitzen einen Stutzen für Zulauf, zwei Öffnungen mit Dichtung für Lüftungs-/Kabelrohr, Spülanschlussmöglichkeit und einen Druckabgang DN 50. Die Standardeinbautiefe beträgt ohne Abdeckung 2,27 m. Durch den Einsatz von Schachtverlängerungen kann die Einbautiefe auf 5,90 m erhöht werden (Eintauchtiefe in das Grundwasser max. 5 m). Das Gesamtvolumen beträgt 1372 Liter. Das Stauvolumen bis Unterkante Zulauf beträgt 396 Liter. Bei Verwendung von Verlängerungen muss eine der Verlängerungen mit Traverse bestellt werden."
Kein Verwendungshinweis notwendig.
