JP KUNSTSTOFFSCHACHT PKS-D 1000-D40

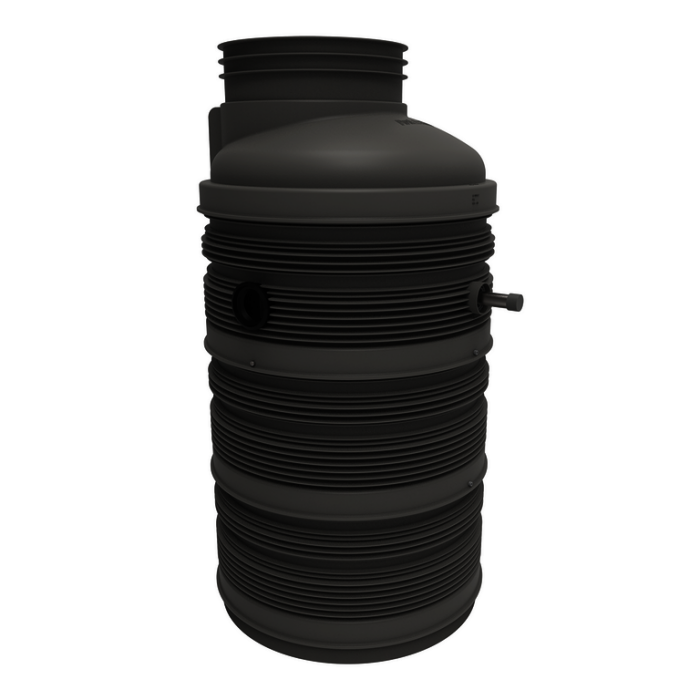

"Pentair Jung Pumpen Pumpenschacht aus Kunststoff
PKS-D 1000-D40
Befahrbarer und korrosionsbeständiger
Pumpenschacht aus hochwertigem
Polyethylen (PE-HD). Der Kunststoff-
schacht ist auftriebssicher und grund-
wasserdicht. Stationärer Doppelpumpen-
schacht zur Aufnahme von zwei Abwasser-
tauchpumpen mit/ohne Ex-Schutz.
Kunststoffschacht in Segmentbauweise zur
einfachsten Montage, bestehend aus:
Unterteil (75 kg):
- Ablagerungsfreier und verformungs-
stabiler Sammelraum
Schachtring (75 kg):
- eingeschweißte Traverse aus PE-HD und
2 patentierten Kupplungsventilen,
integrierten und vertikal schließenden
Kugelrückschlagventilen mit Anschluss-
möglichkeit für Perrotspülanschluss
- 2 Rotgussschieber PN 16 mit Gestänge
- Rohrstutzen DN 150 für Zulauf
- 2 Muffen DN 100 für Lüftung/Kabel
Exzentrischer Konus (35 kg)
Betonauflagering (120 kg):
- zur verschiebesicheren Aufnahme einer
BEGU-Abdeckung 625 mm
- zum Höhenausgleich bei Setzungen im
befahrenen Bereich
Die Abdichtung der Segmente erfolgt mit
Mehrfach-Lippendichtelementen.
Abmessungen ohne Abdeckung:
- größter Außendurchmesser (da): 1175 mm
- Innendurchmesser (di): 1000 mm
- Gesamthöhe: 2210 mm
Maße ab Oberkante Schacht:
- Sohle-Zulauf DN 150: 1465 mm
- Sohle-Druckstutzen DN 40: 1175 mm
- Behältervolumen: 1216 l
- Gesamtgewicht: 300 kg
- Zulassung vom DIBt: Z-42.1-313
Die Absperrschieber sind von oben
bedienbar. Der Edelstahl-Druckstutzen
mit R 1 1/2" Außengewinde reicht
bis 50 mm außerhalb der Pumpstation.
Mit den optionalen Schachtverlängerungen
PSV-D 1000 ist auf einfachste Art und
Weise eine Verlängerung auf 2,7 m oder
3,2 m möglich.
Achtung: Aus Platzgründen ist der Einsatz
von Tauchschaltern nicht möglich."
