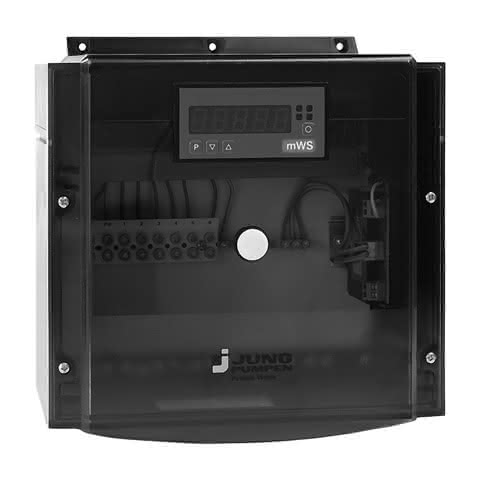

JP E-ZUBEHÖR ELEKTRON. NIV.GEBER HD04 EX

"Pentair Jung Pumpen Hydrostatischer Niveaugeber HD04 Ex
Hydrostatischer Niveaugeber zur
wasserstandsabhängigen Steuerung von
maximal drei explosionsgeschützten
Tauchmotorpumpen, sowie Alarm bei
unzulässig hohem Wasserstand
im Sammelschacht.
Der Füllstand des Schachtes wird
kontinuierlich über eine Tauchsonde
erfasst. Das Eingangsstromsignal
(4-20 mA) der Sonde wird ausgewertet und
im Display als cmWS angezeigt. Gleich-
zeitig wird geprüft, ob der Wert den
Einschaltpunkt eines der vier Relais
erreicht hat und die Relais dann ent-
sprechend geschaltet.
Die Niveauschaltung im Einzelnen:
- Gehäuse mit Klarsichttür, IP 44,
250 x 250 x 155 mm (HxBxT),
- Mikroprozessorelektronik mit 4 Relais-
ausgängen, Programmiertasten und
2-zeiligem Grafikdisplay
- max. Einschaltpunkt: 4 mWS
- kleinster Niveauunterschied: 1 cmWS
- Sicherheitsbarriere
Ex II (2) G [Ex ia] IIC/IIB
- Tauchsonde aus Edelstahl 1.4571 mit
10 m Leitung aus PUR-Material und
eingearbeitetem Luftschlauch zum
atmosphärischen Druckausgleich.
ACHTUNG: Eine bauseitige Verlängerung
ist deshalb nicht möglich.
- Trennmembrane aus Keramik, überdruck-
sicher bis 10 mWS und kurzschlussfest
- Ausgangssignal 4-20 mA, temperatur-
kompensiert, 2-Leitertechnik,
Genauigkeit: +/- 0,5% vom Mess-
bereichsendwert
- Kabelverschraubung mit Gegenmutter
zur Befestigung an einer Traverse."
